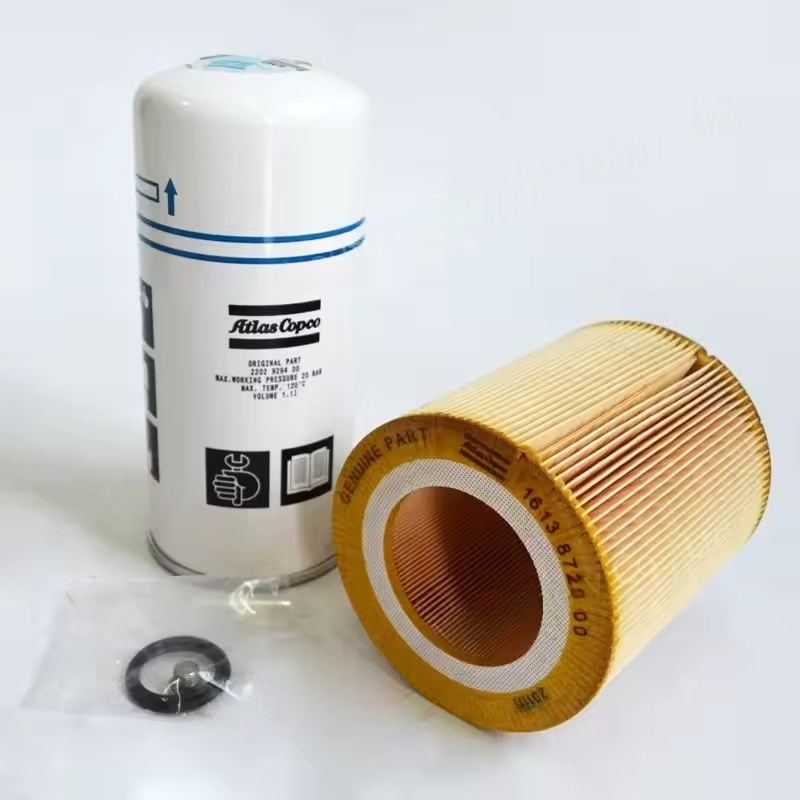

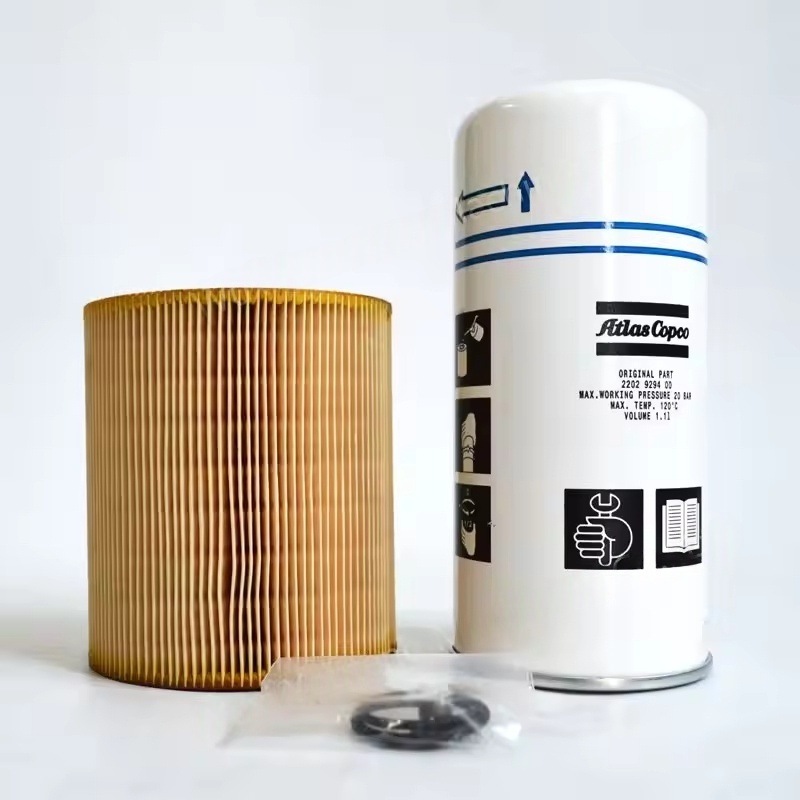

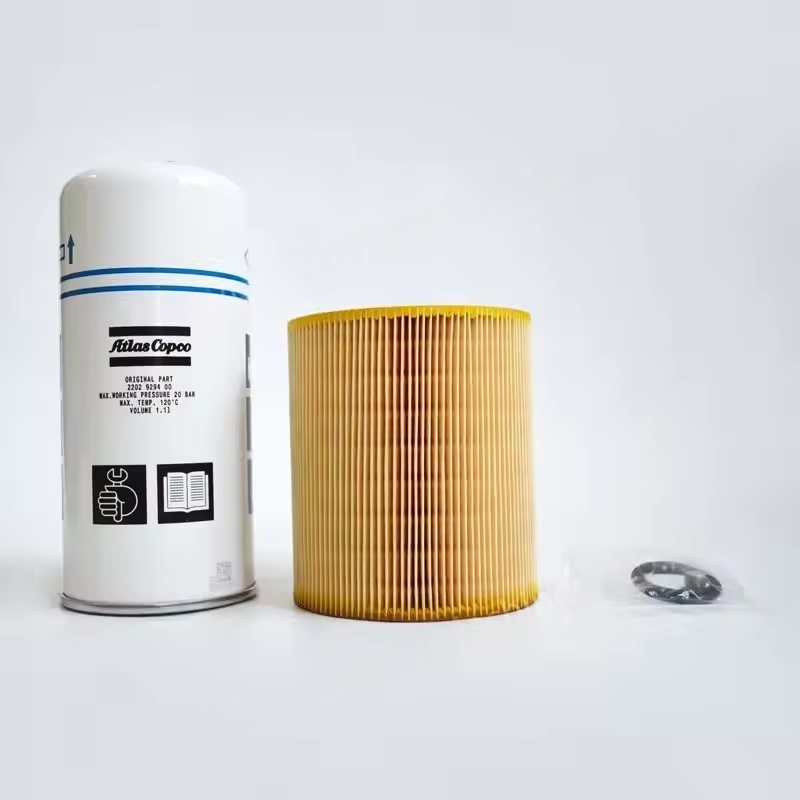

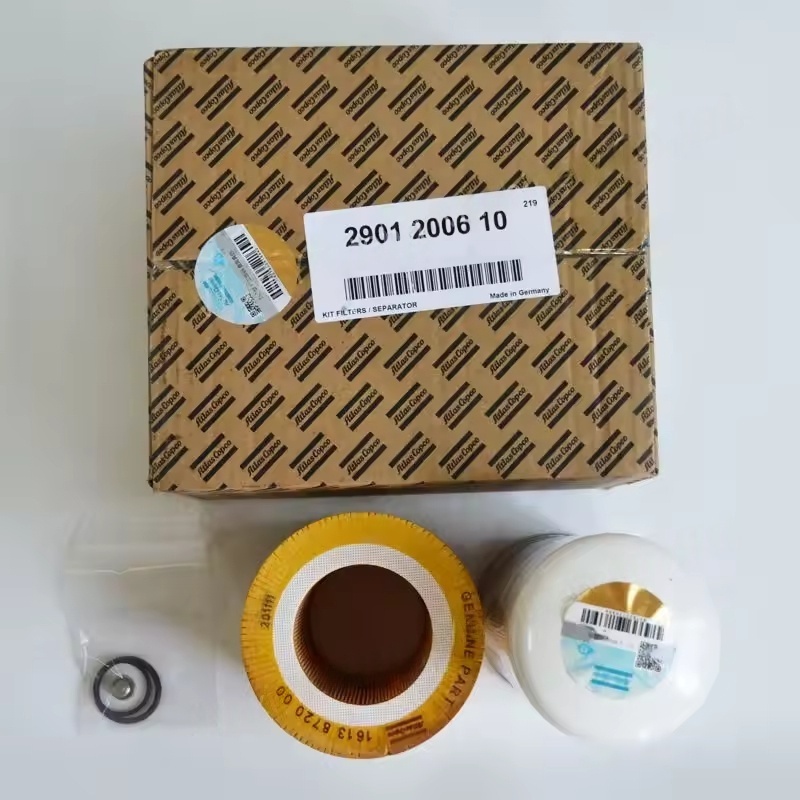

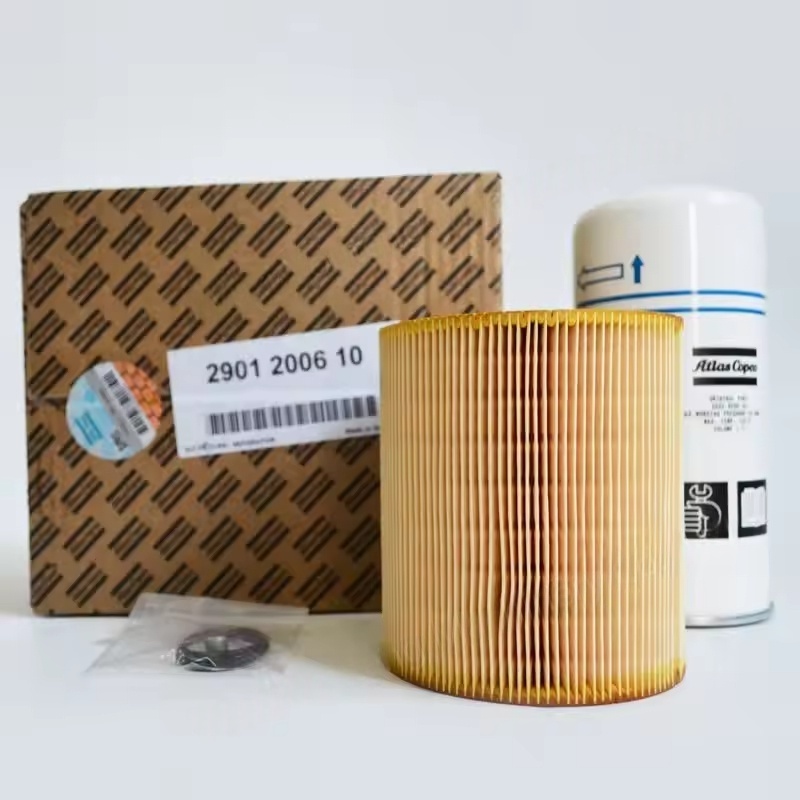

1. مكونات مرشح الهواء Atlas Copco
تُستخدم مرشحات الهواء لإزالة الغبار والجزيئات والرطوبة وغيرها من الشوائب من الهواء الوارد ، مما يمنعها من دخول وحدة ضاغط الهواء الرئيسي (مثل المسمار ، المكبس ، وما إلى ذلك) ، وتجنب التآكل أو الانسداد أو تآكل الأجزاء الداخلية ، وتقليل العبء على معدات المعالجة اللاحقة.
المكونات الرئيسية:
تصفية الإسكان (قذيفة خارجية)
مصنوع من البلاستيك المعدني أو العالي القوة ، ويحتوي على خصائص بعض الختم ومقاومة الضغط ، وحماية عنصر المرشح الداخلي وتوجيه تدفق الهواء بسلاسة. عادةً ما يكون لها واجهات مدخل ومنفذ ، وبعضها مجهز بمؤشرات فرق الضغط (لتذكير استبدال عنصر المرشح).
عنصر التصفية
المواد: عادةً ما تكون مصنوعة من الورق ، والنسيج غير المنسوج ، والألياف الزجاجية ، أو الشبكة المعدنية ، والمواد المختلفة لها دقة ترشيح مختلفة (عمومًا من عدة ميكرومتر إلى عدة عشرات من أجهزة الميكرومتر).
الهيكل: في الغالب مطوية أو أسطواني ، مما يزيد من منطقة الترشيح وتوسيع عمر الخدمة.
الوظيفة: التقاط جزيئات صلبة وبعض الرطوبة في الهواء من خلال الاعتراض والامتصاص ، وكفاءة الترشيح تؤثر بشكل مباشر على جودة تناول الهواء.
أجزاء الختم
مثل حلقات ختم المطاط ، ضمان الختم بين غلاف المرشح وعنصر المرشح ، وكذلك بين السكن المرشح وتناول الهواء من ضاغط الهواء ، مما يمنع الهواء غير المرشح من دخول النظام مباشرة.
المكونات المساعدة
تم تجهيز بعض المرشحات بأغطية واقية (لمنع دخول مياه الأمطار والحطام) ، أو صمامات الصرف (لتصريف المياه المكثفة في سكن المرشح) ، أو مفاتيح الضغط التفاضلي (لتشغيل إنذار عند انسداد عنصر المرشح).
الثاني. مكونات مرشح زيت أطلس COPCO (مع فاصل غاز الزيت هو قلب)
عندما يعمل ضاغط الهواء ، يختلط زيت التشحيم بالهواء المضغوط (وخاصة لضاغط الهواء المحقونة بالزيت). تتمثل الوظيفة الأساسية لمكون مرشح الزيت في فصل الزيت عن الهواء المضغوط ، مما يضمن أن الهواء المضغوط الذي تم تفريغه يحتوي على محتوى زيت يلبي المعيار (عادةً ≤ 3 جزء في المليون) ، وفي نفس الوقت استرداد زيت التشحيم لإعادة التدوير.
المكونات الرئيسية:
خزان فصل غاز الزيت
وعاء الضغط المعدني ، بعد مزيج الهواء المضغوط وزيت التشحيم يدخل الخزان ، يتم فصله في البداية من خلال توسيع الحجم ، وقوة الطرد المركزي ، وما إلى ذلك (الفصل الخشن) ، وقطرات الزيت الكبيرة تسقط إلى القاع بسبب الجاذبية.
عنصر مرشح فصل غاز الزيت
المواد: مادة مرشح مركب متعدد الطبقات (مثل الألياف الزجاجية ، ألياف البوليستر ، إلخ) ، مع خصائص مسعور ، قادرة على امتصاص قطرات الزيت الصغيرة.
الوظيفة: إجراء ترشيح جيد على الهواء المضغوط المنفصل ، من خلال مبادئ الانتشار والاعتراض ، وتكثيف قطرات زيت ميكرومتر إلى قطرات زيت أكبر وإعادتها إلى خزان الزيت.
مؤشرات الأداء: كفاءة الفصل (تؤثر بشكل مباشر على جودة الهواء المضغوط) ، وسعة احتجاز الغبار (تحديد عمر الخدمة) ، وفرق الضغط (زيادة عند انسداد عنصر المرشح ، ويتطلب استبدالًا في الوقت المناسب).
نظام إرجاع الزيت
إرجاع أنبوب زيت: توجيه زيت التشحيم المنفصل من أسفل خزان الفصل مرة أخرى إلى وحدة ضاغط الهواء الرئيسي (مثل غرفة ضغط المسمار) ، مما يقلل من استهلاك الوقود.
إرجاع صمام فحص زيت: منع عودة زيت التشحيم عند توقف الضاغط ، وتجنب رش الزيت أثناء بدء التشغيل التالي.
مكونات السلامة والمراقبة
صمام الأمان: يطلق تلقائيًا الضغط عندما يتجاوز الضغط في خزان الفصل الحد ، ويحمي المعدات.
مرآة / مستشعر مستوى الزيت: مراقبة مستوى الزيت في خزان الزيت لضمان إمدادات نظام التشحيم العادية من الزيت.
