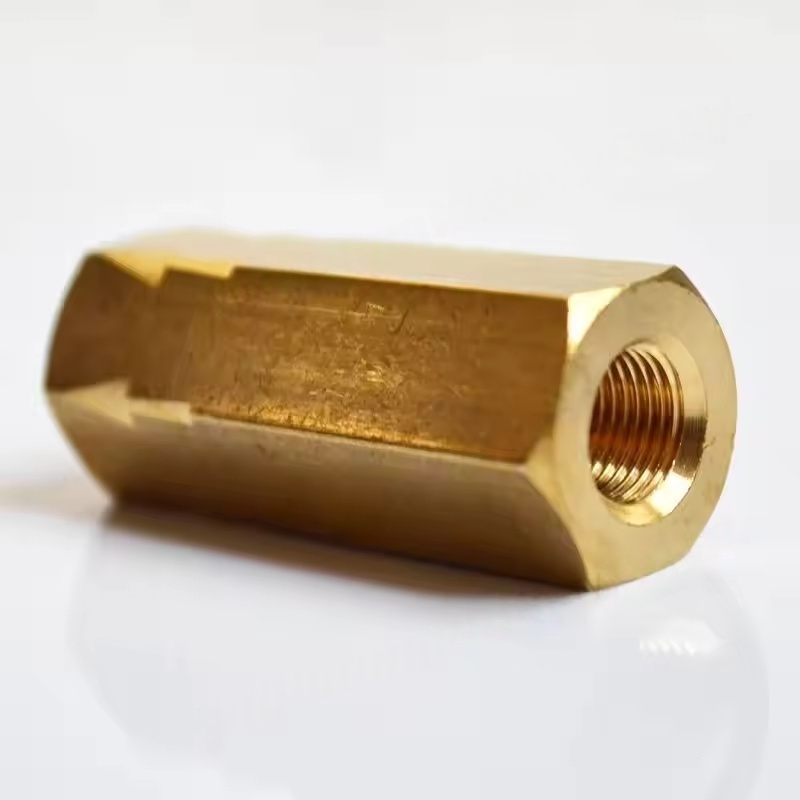

1. جسم الصمام لتجميع صمام غير عائد من ضاغط الهواء
الوظيفة: باعتبارها القشرة الخارجية للتجميع بأكمله ، فإنه يستوعب المكونات الأساسية الداخلية ويربط خطوط الأنابيب.
المواد: تم اختيارها استنادًا إلى ضغط العمل والخصائص المتوسطة ، تشمل المواد الشائعة الحديد الزهر (مناسبة لظروف الضغط المنخفض) ، والفولاذ المصبوب (الضغط المتوسط) ، والفولاذ المقاوم للصدأ (للبيئات المسببة للتآكل مثل الصناعات الغذائية والصيدلانية).
الهيكل: عادةً في نوع مستقيم أو يمين الزاوية ، يحتوي على قنوات السوائل في الداخل لضمان مرور تدفق الهواء الناعم.
2. جوهر الصمام (قرص الصمام) لتجميع صمام غير عائد لضاغط الهواء
الوظيفة: يتحكم في اتجاه تدفق الهواء ، مما يسمح فقط بالتدفق في اتجاه واحد (من منفذ ضاغط الهواء إلى خزان التخزين أو أنابيب المصب) ، ومنع التدفق العكسي.
الأنواع الشائعة:
نوع المصعد ، قلب الصمام: يتحرك لأعلى ولأسفل على طول محور جسم الصمام ، ويحتوي على أداء جيد لختم ، وهو مناسب لخطوط الأنابيب ذات القطر الصغير.
نوع Swing Type Valve Core: يفتح عن طريق الدوران حول محور المفصل ، له مقاومة منخفضة ، ومناسبة لسيناريوهات ذات قطر كبير.
نوع الكرة الصمام: الأختام من خلال الوزن الذاتي أو قوة الربيع للكرة ، له بنية بسيطة واستجابة سريعة.
المواد: في الغالب مصنوعة من المعادن المقاومة للارتداء (مثل النحاس ، الحديد الدكتلي) ، تستخدم بعض السيناريوهات عالية الدقة البلاستيك الهندسي (مثل polytetrafluoroethylene) لتعزيز أداء الختم.
3. مكونات الختم لتجميع صمام غير عائد من ضاغط الهواء
الوظيفة: يضمن محكمة الإغلاق عندما يكون جوهر الصمام على اتصال بمقعد الصمام ، مما يمنع التسرب.
المواد المشتركة:
مطاط النتريل بوتادين (NBR): مقاومة جيدة للزيت ، مناسبة لأنظمة ضاغط الهواء العادية.
Fluororubber (FKM): مقاومة لدرجات الحرارة المرتفعة والتآكل الكيميائي ، مناسبة للبيئات المتوسطة ذات درجة الحرارة العالية أو المتوسطة.
سطح الختم المعدني: يحقق الختم من خلال أسطح التلامس المعدنية الدقة ، ومناسبة لظروف الضغط العالي ودرجات الحرارة العالية.
4. ينابيع مجموعة صمام غير عائد من ضاغط الهواء
الوظيفة: توفير قوة انتعاش لجعل قلب الصمام يلتزم بإحكام بمقعد الصمام عندما لا يكون هناك تدفق هواء إلى الأمام ، وتحقيق الختم.
الخصائص: تحتاج مرونة الربيع إلى مطابقة ضغط العمل في النظام - الكثير من المرونة ستزيد من مقاومة تدفق الهواء ، وقد يؤدي القليل جدًا إلى ختم ضعيف.
المواد: عادة ما تكون مصنوعة من الفولاذ المقاوم للصدأ لمنع الصدأ والفشل في البيئات الرطبة أو الزيتية.
5. مقعد صمام لتجميع صمام غير عائد من ضاغط الهواء
الوظيفة: يشكل زوجًا ختمًا مع قلب الصمام ، كونه سطح التلامس الرئيسي لمنع تدفق الهواء العكسي.
الميزات: يجب أن يكون السطح محكومًا بدقة (مثل التلميع) لضمان ملاءمة لباس الصمام ، ويمكن استبدال بعض مقاعد الصمام بسهولة الصيانة.

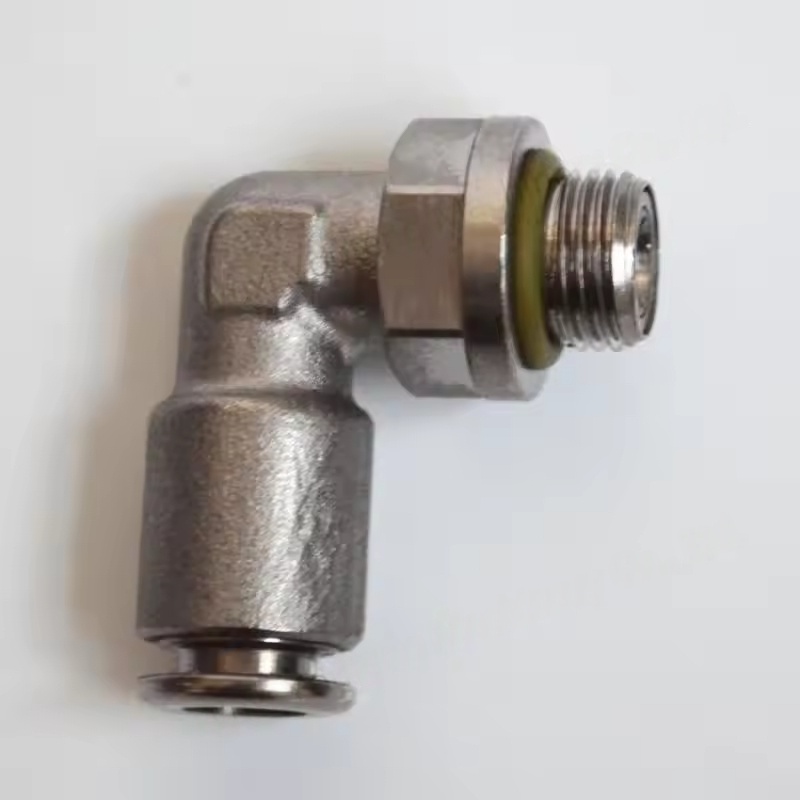

6. واجهات الاتصال من مجموعة صمام غير عائد من ضاغط الهواء
الوظيفة: يربط منفذ عادم ضاغط الهواء مع خطوط أنابيب المصب (مثل خزانات التخزين ، المجففات ، إلخ).
الأشكال الشائعة:
واجهات ملولبة (مؤشر ترابط داخلي / مؤشر ترابط خارجي): مثل مؤشر ترابط G ، مؤشر ترابط NPT ، مناسب للأقطار الصغيرة (≤DN50).
واجهات شفة: مناسبة لخطوط الأنابيب ذات القطر الكبير ، مما يوفر اتصالًا قويًا وختمًا قويًا.
واجهات اللحام: مناسبة لسيناريوهات عالية الضغط ، عالية الاهتزاز ، والتي تتطلب تركيب اللحام المهني.
الوظائف الأساسية لتجميع صمام غير عائد من ضاغط الهواء
منع التدفق الخلفي: يمنع الهواء المضغوط في خزان التخزين من التدفق إلى الوحدة الرئيسية لضاغط الهواء عند إيقافه ، وتجنب الدوران العكسي للوحدة الرئيسية أو زيت التشحيم الذي يتم دفعه إلى الأسطوانة.
حماية النظام: يمنع المياه المكثفة أو الشوائب من المعدات المصب (مثل المجففات ، المرشحات) من التدفق مرة أخرى إلى ضاغط الهواء ، مما يقلل من خطر الفشل.
الحفاظ على ضغط النظام: يضمن استقرار الضغط في خزان التخزين بعد الإغلاق ، وتجنب بدء تشغيل ضاغط الهواء المتكرر.
