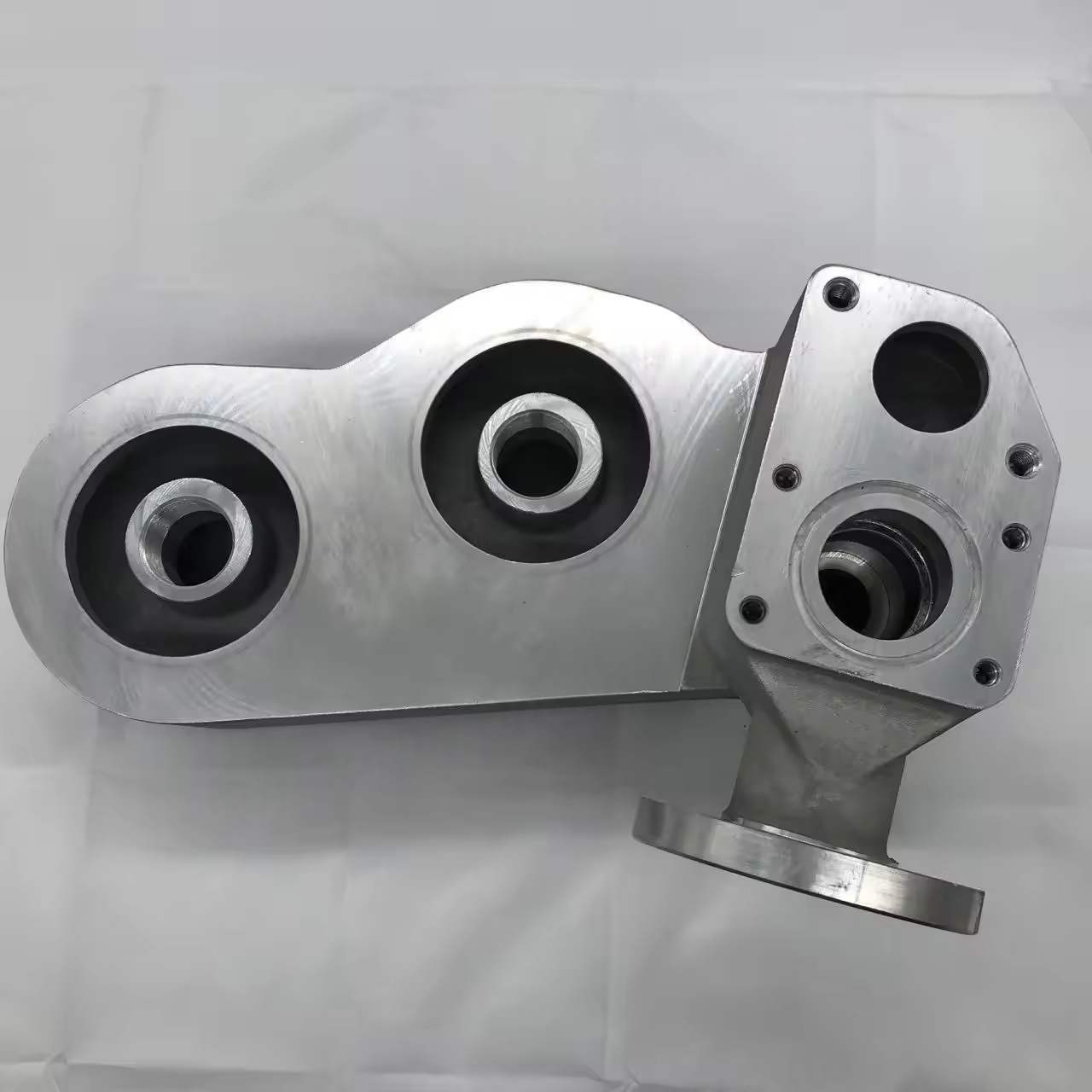

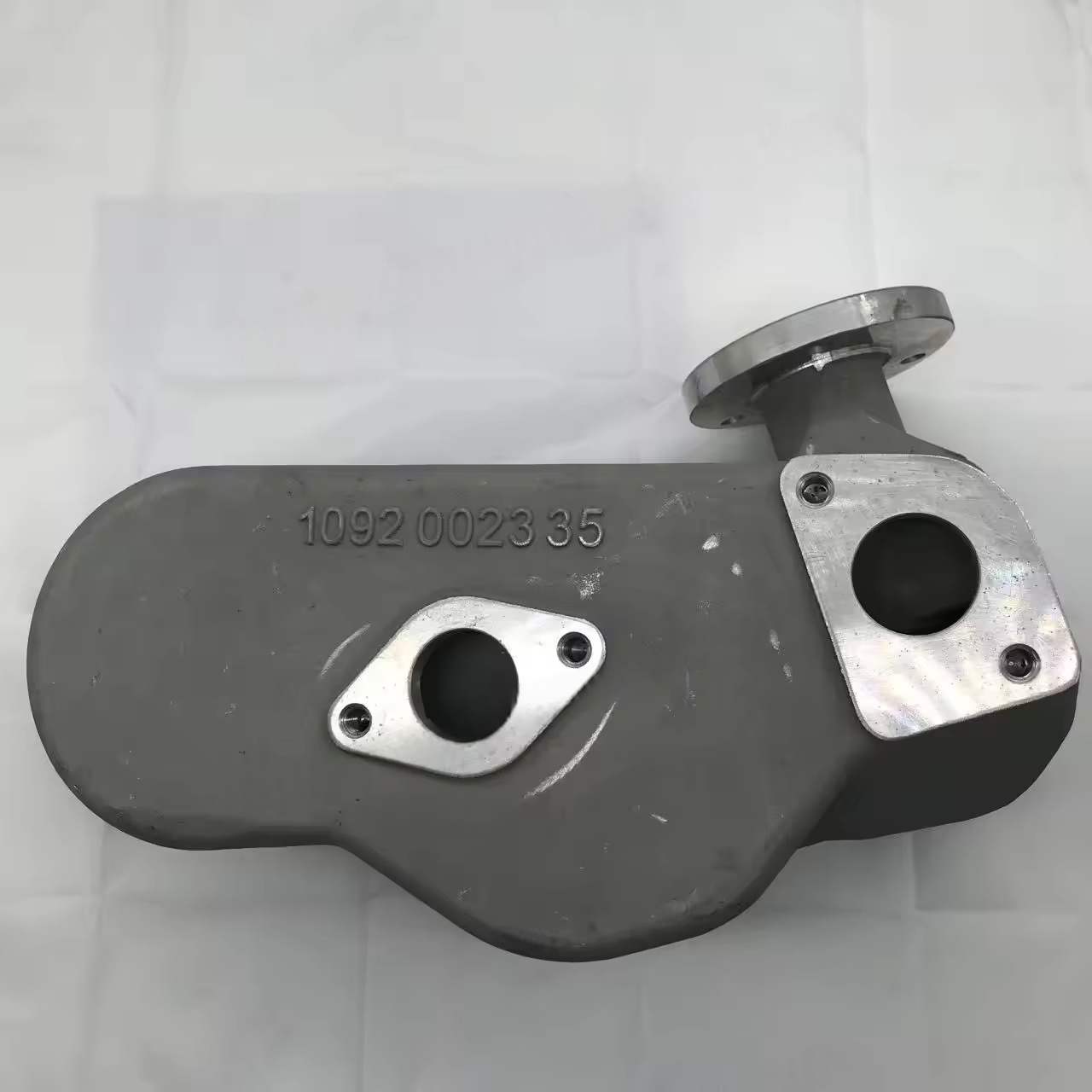

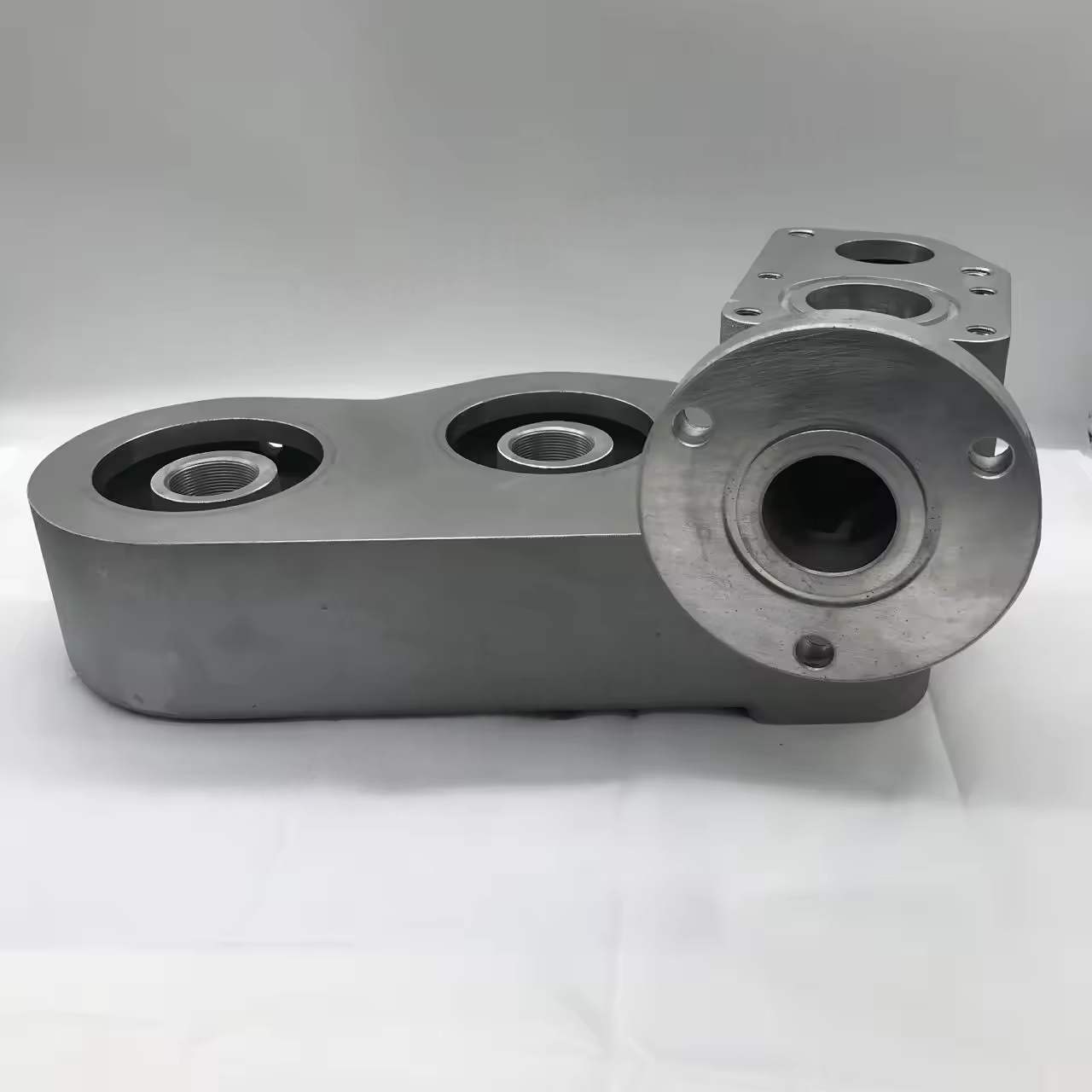

1. الوظائف الرئيسية للسكن فلتر زيت Atlas Copco Air Compressor
الدعم الهيكلي: تم إصلاح عنصر المرشح وشكل غرفة تصفية مختومة لضمان أنه لا يمكن تصفية زيت التشحيم إلا من خلال عنصر المرشح.
محمل الضغط: يمكن أن يقاوم ضغط العمل لنظام الدورة الدموية للزيت (عادة ما يكون 0.4 - 1.0 ميجا باسكال) ، مما يمنع القشرة من التكسير بسبب ارتفاع ضغط الزيت بشكل مفرط.
إرشادات تدفق الزيت: من خلال تصميم قناة التدفق الداخلي ، يرشد الزيت إلى إدخال عنصر التصفية بالتساوي ، وتجنب الدوائر القصيرة أو التدفق غير المتكافئ ، وضمان كفاءة التصفية.
حماية الختم: جنبًا إلى جنب مع الغطاء النهائي أو مكونات توصيلها لتشكيل ختم ، ومنع الزيت غير المفلح من التسرب أو التصفيات من الزيت من التلوث مرة أخرى.
الثاني. مواد وتصنيع أطلس كوبكو الهواء ضاغط زيت الإسكان
مواد مشتركة
في الغالب ، استخدم الحديد الزهر (مثل HT200) أو سبيكة الألومنيوم: يتمتع الحديد الزهر بقوة عالية وتكلفة منخفضة ، ومناسبة لظروف الضغط العالي ؛ سبيكة الألومنيوم خفيفة الوزن ولها تبديد حراري جيد ، يستخدم في الغالب في ضواغط صغيرة ومتوسطة الحجم.
تستخدم بعض النماذج الراقية المواد البلاستيكية الهندسية (النايلون المعزز): مقاومة تآكل قوية ، ولكن لا تنطبق إلا على أنظمة الضغط المنخفض (≤ 0.6 ميجا باسكال). عملية التصنيع
الإسكان الحديد الزهر: يتم تصنيعه بواسطة صب الرمل أو صب الدقة ، ويتم تصنيع الجدار الداخلي لضمان دقة سطح الختم.
مساكن سبيكة الألومنيوم: يتكون في الغالب عن طريق الصب المموت ، ويتم التعامل مع السطح بتنسيق لتعزيز مقاومة التآكل.
يجب أن تكون الأجزاء الرئيسية (مثل سطح الختم والواجهات الملولبة) محددة بدقة لضمان تحمل الملاءمة (عادة ما يكون IT7-IT9).
ثالثا. النقاط الرئيسية لتصميم هيكل زيت Atlas Copco Air Doled
واجهات مدخل ومنفذ
عادة ما تكون اتصالات ملولبة (مثل G1/2 ، G3/4) أو اتصالات شفة ، ويتم تصميم اتجاه الواجهة وفقًا لتخطيط خط الأنابيب للوحدة (شعاعي أو محوري) ، ويتم توفير ملاءمة التداخل أو أخدود O-Ring في الداخل لتحقيق الختم.
بنية تثبيت عنصر المرشح
يتم استخدام دبابيس تحديد المواقع الداخلية أو السحابات المذهلة لضمان التثبيت الدقيق لعنصر المرشح ومحاذاة مع سطح الختم للسكن.
تشمل بعض التصميمات الينابيع أو الأغطية الاحتفاظ بضغط عنصر المرشح لمنعه من التغلب تحت صدمة ضغط الزيت.
صمام الالتفافية جزء
يتم تخصيص معظم العلب لثغرات تثبيت صمام الالتفافية ، ويتم تثبيت صمام الالتفاف من نوع الربيع (ضغط فتح 0.3-0.5 ميجا باسكال) داخليًا ، مما يشكل قناة استشعار الفرق في الضغط مع مدخل عنصر المرشح والمخرج.
تصميم القوة
يتم حساب سمك الجدار في السكن بناءً على ضغط العمل (عادة 3-8 مم) ، ويتم استخدام الزوايا المستديرة في الزوايا لتجنب تركيز الإجهاد.
تحتاج النماذج ذات الضغط العالي إلى الخضوع للاختبار الهيدروليكي (1.5 ضعف ضغط العمل ، مع الحفاظ على الضغط لمدة 30 دقيقة دون تسرب).
رابعا. المشكلات الشائعة وصيانة أطلس كوبكو الهواء ضاغط زيت الإسكان
تسرب
الأسباب: خدوش السطح الختم ، وشيخوخة الحلقة O ، تخفيف الخيوط أو تشوه السكن.
العلاج: استبدل عنصر الختم ، وقم بإعادة صياغة سطح الختم ، وتشديد حسب عزم الدوران المحدد ؛ إذا تم تشويه السكن ، استبدله ككل.
تشققات أو تمزق
الأسباب: عملية الضغط الزائد (مثل فشل صمام الالتفاف) ، عيوب المواد ، قوة غير متساوية أثناء التثبيت (مثل الشد القسري في خط الأنابيب).
العلاج: أوقف الجهاز فورًا واستبدل السكن ، والتحقق من سبب الضغط الزائد (مثل انسداد النظام ، وفشل صمام الأمان).
الصدأ الداخلي
الأسباب: يؤدي الافتقار على المدى الطويل إلى استبدال مواد التشحيم إلى التآكل بالمواد الحمضية ، أو لم يتم إجراء أي معالجة للوقاية من الصدأ داخل السكن.
العلاج: تنظيف المنطقة الصدئة ، استبدل بمواد تشحيم قياسية متوافقة ؛ إذا صدأ بشدة ، استبدل السكن.
