قاعدة مرشح الزيت لضواغط Atlas Copco Air - 1. الهيكل والوظيفة

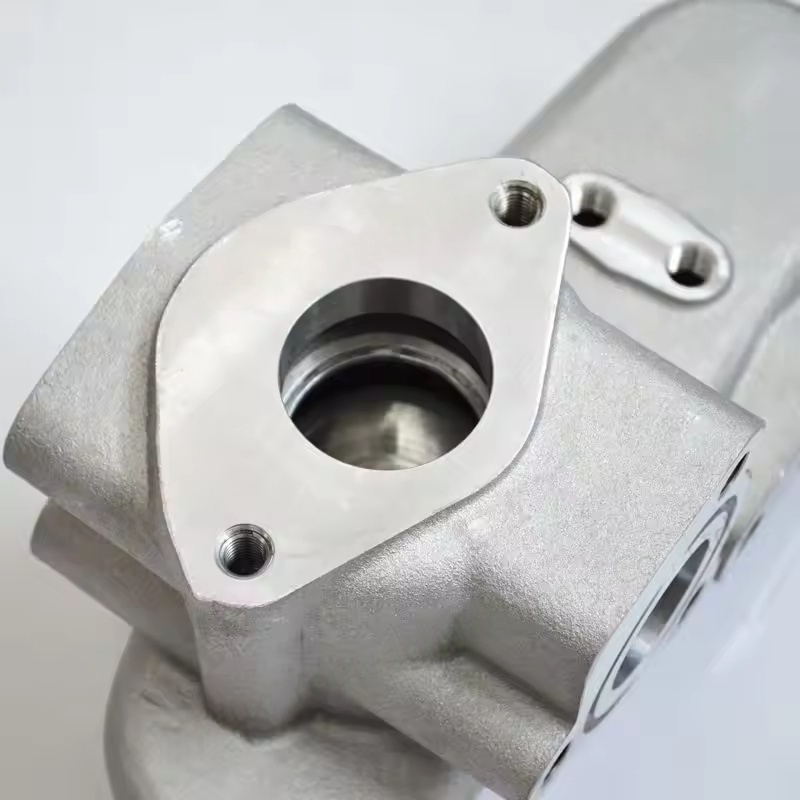

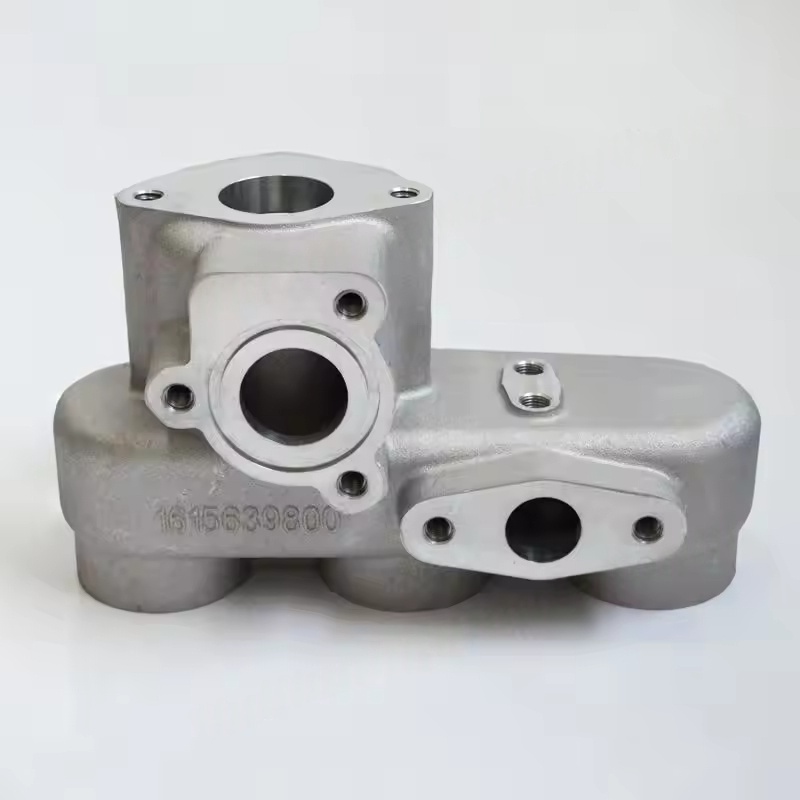

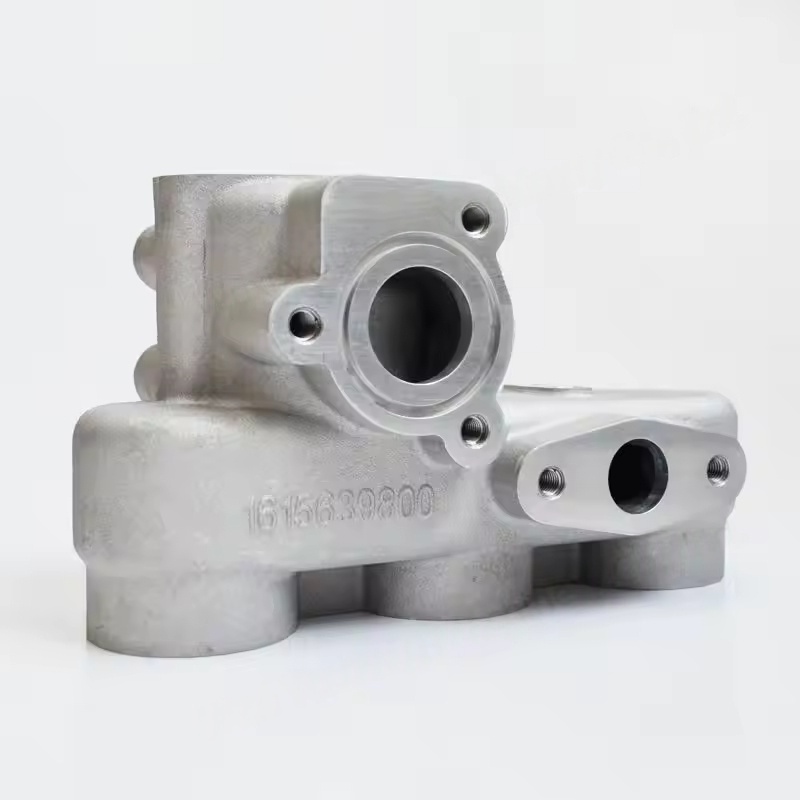

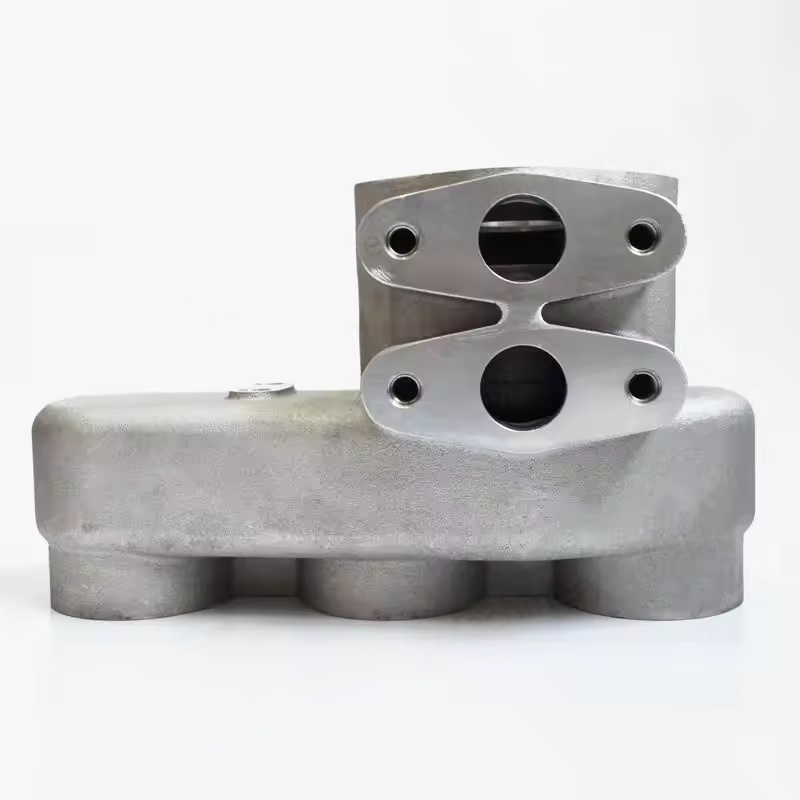

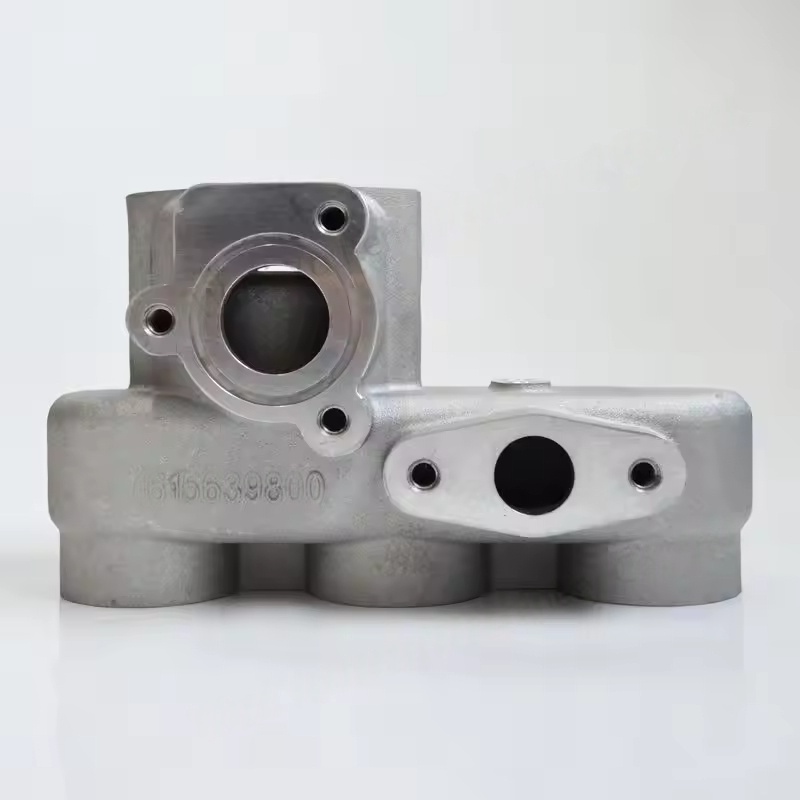

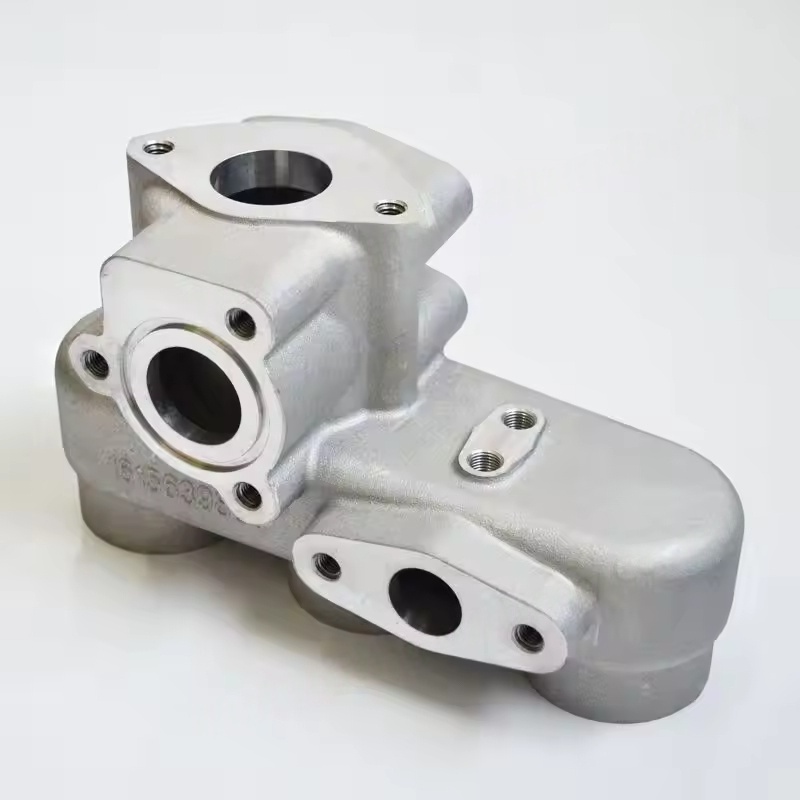

الهيكل الأساسي: عادة ما يكون الصب المعدني (معظمها سبيكة من الألومنيوم أو الحديد الزهر) ، دمج مدخل الزيت ، منفذ الزيت ، واجهة التثبيت وسطح الختم. تحتوي بعض القواعد أيضًا على صمام تجاوز (عندما يتم انسداد عنصر المرشح ، يتم فتح صمام الالتفاف للتأكد من أن زيت التشحيم يدور حول عنصر المرشح ويستمر في التدفق ، ومنع الوحدة الرئيسية من التالف بسبب نقص الزيت). الوظيفة الرئيسية:
إصلاح مرشح الزيت وتأكد من تثبيت عنصر المرشح بشكل آمن في بيئة الاهتزاز للوحدة لمنع تخفيف وتسرب الزيت.
توجيه زيت التشحيم لدخول المرشح من مرور الزيت الرئيسي للجهاز (قبل الترشيح) ، ثم إرسال زيت نظيف تم ترشيحه إلى المحامل الرئيسية ، الدوارات ، وما إلى ذلك من الجهاز (بعد الترشيح) ، وتشكيل دائرة تزييت كاملة.
من خلال تصميم الختم (مع حشية O أو حشية الختم) ، منع زيت التشحيم من التسرب أثناء عملية التدفق ، مما يضمن ضغط النظام المستقر.
الثاني. التكيف والخصائص
تخصيص مواصفات تخطيط دائرة الزيت ومواصفات المرشح (قطر ، خيط واجهة) لسلسلة مختلفة من ضواغط الهواء (مثل GA ، ZR ، ZT ، إلخ) ، وضمان اتصال دقيق مع مرشح الزيت ودائرة الزيت الرئيسية.
تحتوي المادة على بعض المقاومة للزيت والقوة الميكانيكية ، قادرة على تحمل الاستمتاع على المدى الطويل لزيت التشحيم وعزم الدوران أثناء التثبيت ، والتكيف مع التغيرات في درجة الحرارة أثناء تشغيل الماكينة (-10 إلى 120 ℃).
ثالثا. المشاكل الشائعة والصيانة
خطأ التسرب: يمكن أن يؤدي ارتداء سطح الختم بين القاعدة والمرشح ، أو شيخوخة الحلقة O ، أو الشقوق في القاعدة نفسها ، إلى تسرب الزيت. تحقق من حالة أجزاء الختم واستبدل القاعدة إذا لزم الأمر.
الانسداد أو التدفق السيئ: إذا كان مسار الزيت داخل القاعدة مسدودًا بسبب ترسب الشوائب أو عيوب الصب (مثل الأطراف غير النظيفة) ، فإنه سيؤدي إلى عدم كفاية تدفق زيت التشحيم. تفكيك وتنظيف أو استبدال القاعدة.
انتباه التثبيت: عند استبدال مرشح الزيت ، قم بتنظيف سطح الختم للقاعدة ، والتحقق من الخدوش أو التشوه ؛ عند تثبيت المرشح الجديد ، قم بتشديده وفقًا لعزم الدوران المحدد (عادة ما يكون 20-30 N · M) ، وتجنب الإفراط في الإفراط في الإفراط في إتلاف الخيط الأساسي أو الإرهاق الذي يؤدي إلى التسرب.
