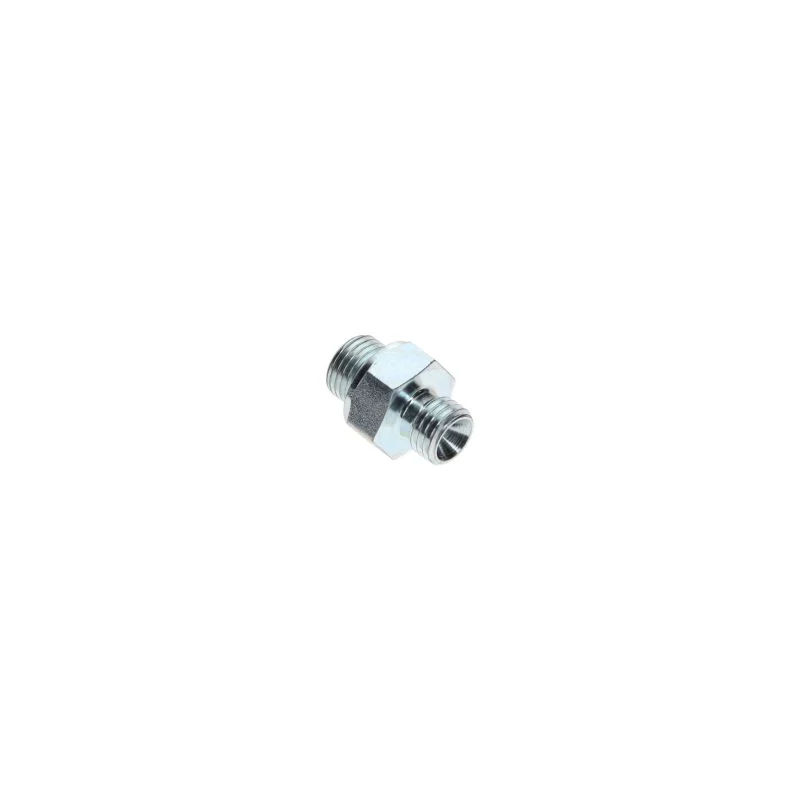

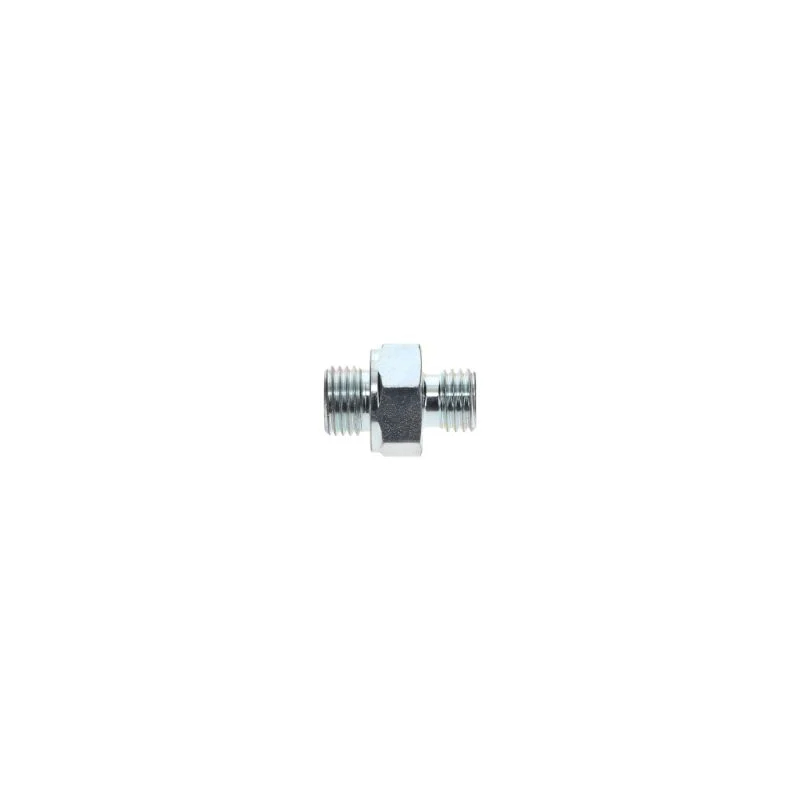

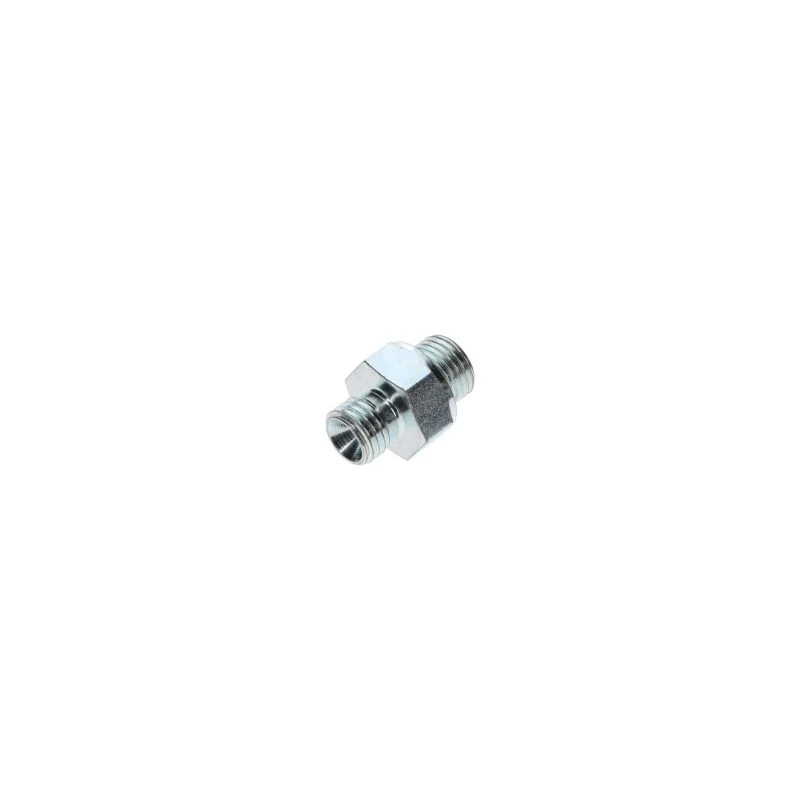

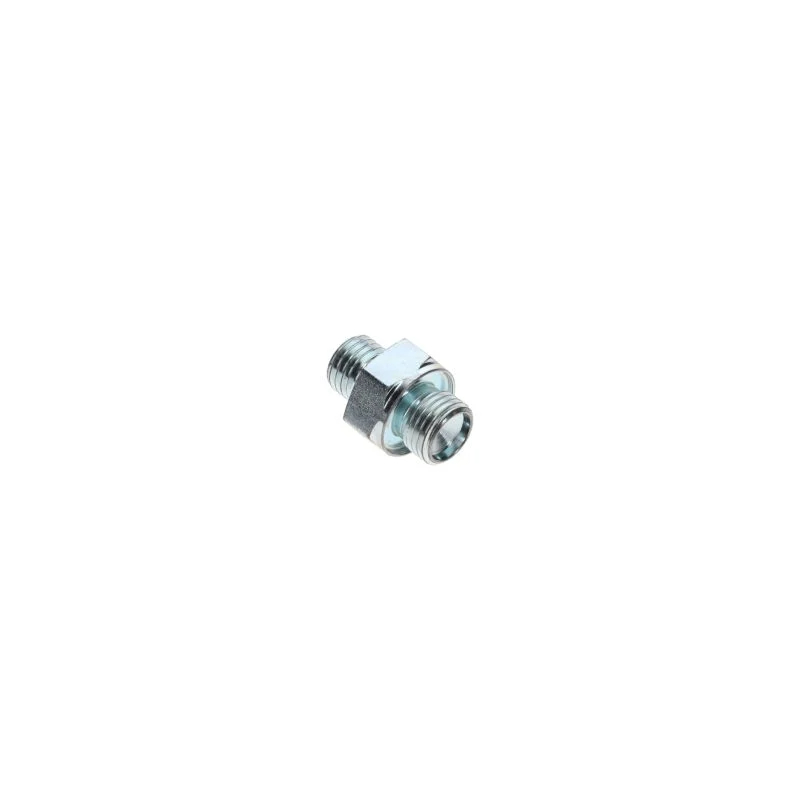

أطلس كوبكو سيفر
1. معاني المعلمة الأساسية
M12: يشير إلى أن القطر الاسمي للترمس هو 12 مم (القطر الرئيسي للخيط ، وهو الحد الأقصى للقطر للخيط الخارجي).
1.5: يشير إلى أن الملعب هو 1.5 مم (المسافة المحورية بين خيطين مجازين) ، وهو نوع من الخيوط الدقيقة (الملعب الرئيسي لـ M12 هو 1.75 مم).
الخصائص الدقيقة: بالمقارنة مع الخيوط الخشنة ، تحتوي M12 × 1.5 على المزيد من أسنان الخيوط وأداء أفضل لذات ذاتي ، ومناسبة للسيناريوهات التي تتطلب الانتعاش ، أو الختم ، أو حيث تكون المساحة محدودة (مثل اتصال مكونات الضغط العالي في ضواغط الهواء لتقليل الصراخ الناجم عن الاهتزاز).
الثاني. المواد المشتركة ودرجات القوة
تحتاج براغي ضاغط الهواء إلى تحمل الاهتزاز ، وتغيرات درجة الحرارة (من درجة الحرارة العادية إلى أكثر من 150 ℃) ، وتحميل مسبق معين. اختيار المواد والقوة أمر بالغ الأهمية:
مادة:
الظروف العادية: الصلب منخفض الكربون (مثل Q235) ، والفولاذ المتوسط الكربون (مثل 45 فولاذية) ، ومناسبة للمناطق غير التآمرية والمنخفضة.
الظروف الشديدة (ارتفاع درجة الحرارة ، الرطوبة ، ضباب الزيت): الصلب سبيكة (مثل 40Cr ، 35Crmo) ، قوة عالية ، مقاومة التعب ؛ الفولاذ المقاوم للصدأ (مثل 304 ، 316) ، مقاوم للتآكل ، مناسب لضواغط الهواء الخالية من الزيت أو ضواغط الهواء من فئة الطعام.
درجات القوة:
مثال على علامات: 8.8 درجة ، 10.9 درجة (رأس الترباس عادة ما يكون وضع علامة).
المعنى: الرقم قبل النقطة العشرية × 100 هو قوة الشد (MPA) ، والرقم بعد النقطة العشرية × 10 هو نسبة العائد (قوة العائد / قوة الشد).
8.8 الصف: قوة الشد 800MPa ، قوة العائد 640MPa ، مناسبة للأحمال المتوسطة (مثل اتصال ضاغط الهواء).
10.9 الصف: قوة الشد 1000MPa ، قوة العائد 900MPa ، مناسبة للأحمال العالية (مثل اتصال رأس الأسطوانة وجسم الأسطوانة في مواقع الضغط العالي).
ثالثا. نوع الرأس وطريقة مضادة الطول
نوع الرأس: حدد استنادًا إلى مساحة التثبيت وتوافق الأداة:
Hexagon Head (الأكثر شيوعًا): رأس سداسي خارجي (GB/T 5782 مؤشر ترابط كامل ، GB/T 5783 مؤشر ترابط جزئي) ، مناسب للتشديد مع وجع ، يستخدم على نطاق واسع.
رأس السداسي الداخلي: الرأس هو ثقب سداسي داخلي ، مناسب للمناطق ذات المساحة الضيقة (مثل تثبيت خط الأنابيب الداخلي لضاغط الهواء) ، مع عزم دوران أكبر.
التدابير المضادة للوسيخ: أثناء تشغيل ضاغط الهواء ، يكون الاهتزاز كبيرًا ، مطلوبًا مضادًا إضافيًا: مطلوب:
غسالة الربيع: الاعتماد على التشوه المرن لتوليد التحميل المسبق ، مما يمنع تخفيف (شائع الاستخدام في الظروف البسيطة).
الجوز المضاد للوسيخ: مع حلقة النايلون (NYLON LOCKING NUT) أو إدراج المعادن ، من خلال قوة الاحتكاك لمنع تخفيف ، مناسبة لمواقع الاهتزاز عالية التردد.
لاصقة الخيط: تطبيق الغراء اللاهوائي (مثل loctite 243) على سطح الخيط ، بعد المعالجة ، يشكل قوة لاصقة ، مضادة للانفصال والموثوقة.
