1. أدوات التوصيل للضاغط (تستخدم لنقل المعدات)
تستخدم لتوصيل محرك الضاغط بالوحدة الرئيسية (مثل دوارات المسمار ، ومكونات المكبس ، وما إلى ذلك) ، لنقل عزم الدوران والتعويض عن أخطاء التثبيت. الميزات الرئيسية هي كما يلي:
1. الأنواع والهياكل الشائعة
التوصيلات المرنة: الطاقة الأكثر استخدامًا ، التي تنقل من خلال المرنة المطاطية أو البولي يوريثان ، القادرة على امتصاص الاهتزازات ، وتأثيرات التخزين المؤقت ، والتعويض عن الانحرافات المحورية والشعاعية والزاوية (مثل شكل ازدهار الفتحة والتوصيلات المرنة على شكل مخلب تستخدم بشكل شائع في آلات المسمار GA).
التوصيلات الصلبة ： مناسبة لسيناريوهات التثبيت عالية الدقة ， دون القدرة على التخزين المؤقت ， ولكن مع كفاءة انتقال عالية ， السماح فقط بانحرافات بسيطة (أقل استخدامًا في الضواغط التقليدية-يستخدم في كثير من الأحيان في ظروف خاصة).
توصيلات الحجاب الحاجز ： باستخدام الحجاب الحاجز المعدني كعنصر مرن ， مقاوم لدرجات الحرارة العالية وتلوث الزيت ， مناسب للضواغط الكبيرة ذات السرعة الدورانية العالية وعزم الدوران العالي - مع سعة تعويض قوية وصيانة أقل.
2. الوظائف الأساسية
نقل الطاقة المحرك على وجه التحديد إلى الوحدة الرئيسية الضاغط ， ضمان الحد الأدنى من فقدان الطاقة.
امتصاص الاهتزازات والتأثيرات أثناء تشغيل المعدات ， حماية المكونات الدقيقة مثل المحركات والمحامل.
تعويض عن أخطاء المحور أثناء التثبيت (المحوري ， الشعاعي ， الزاوي) ， تجنب الإجهاد الإضافي.
3. الأخطاء والصيانة
القضايا الشائعة ： شيخوخة / كسر المرنة (مما يؤدي إلى ضوضاء غير طبيعية ， زيادة الاهتزاز) ， براغي التوصيل فضفاضة (تسبب في تشغيل غريب الأطوار) ， تشققات التعب في الحجاب الحاجز (من المرجح أن تحدث تحت الحمل العالي).
نقاط الصيانة ：
الفحص المنتظم (كل 1000-2000 ساعة) ： تحقق مما إذا كان يتم ارتداء المرنة ， إذا تم تشديد البراغي ， وإذا كان الاقتران لديه حركة شعاعية.
دورة الاستبدال ： عادة ما تحل المرنة محل كل 2-3 سنوات أو حسب اليدوية ， بينما تحتاج إلى استبدال المكونات المعدنية مع الشقوق على الفور.
متطلبات التثبيت ： بعد الاستبدال - يجب إعادة معايرة التحمل (عادةً الانحراف الشعاعي ≤ 0.1 مم ， الانحراف الزاوي ≤ 0.1 °/m) ， خلاف ذلك ， إنه عرضة للارتداء المبكر للمحامل.

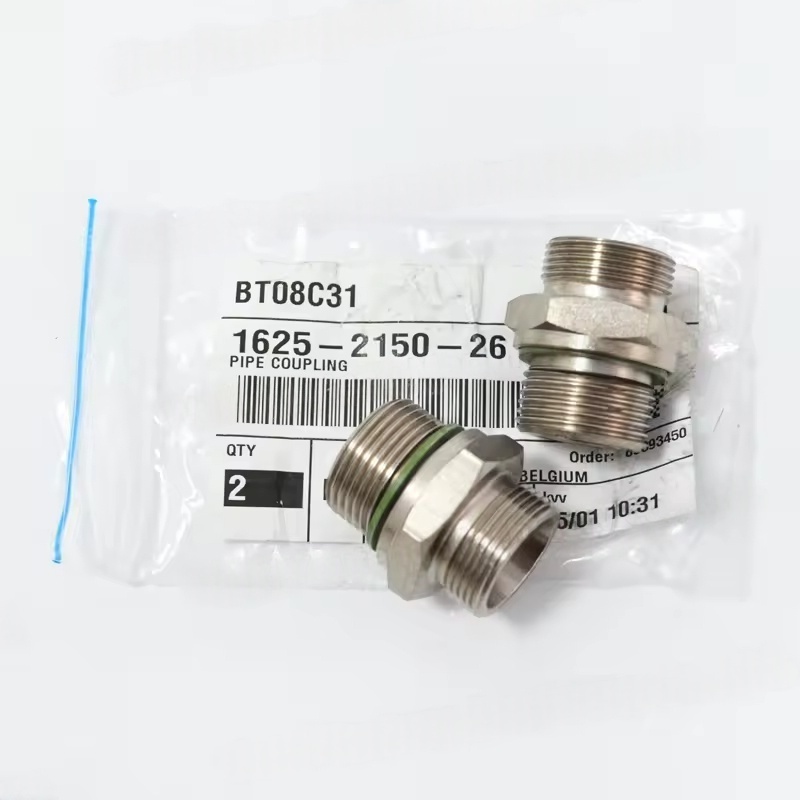

الثاني. توصيلات الأنابيب (تستخدم لاتصال النظام)
يستخدم لتوصيل الأنابيب مثل خطوط عادم الضاغط وخطوط أنابيب مياه التبريد - بشكل رئيسي لختم ， التعويض عن إزاحة خط الأنابيب ， وتقليل انتقال الاهتزاز.
1. الأنواع الشائعة والسيناريوهات المطبقة
توصيلات الأنابيب المرنة ：
مفاصل تمدد المطاط ： مناسبة لخطوط أنابيب الغاز أو الماء منخفض الضغط ， قادرة على التعويض عن الإزاحة الناتجة عن التمدد الحراري وتقلص خط الأنابيب ， أثناء امتصاص الاهتزازات ومنع تركيز الإجهاد الناجم عن اتصال جامد.
أدوات التوصيل المعدنية ： مناسبة لخطوط أنابيب العادم عالية الحرارة وعالية الضغط (مثل خطوط الأنابيب الرئيسية للهواء المضغوط) ， مع مقاومة درجة الحرارة والضغط الممتازة-قدرة التعويض الكبيرة ， وأداء ختم جيد.

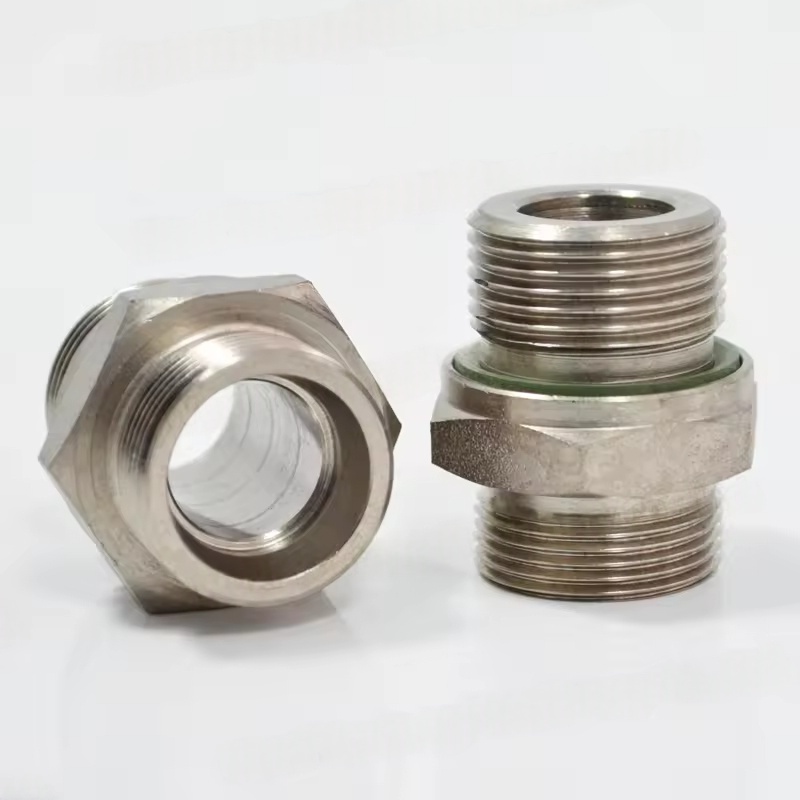

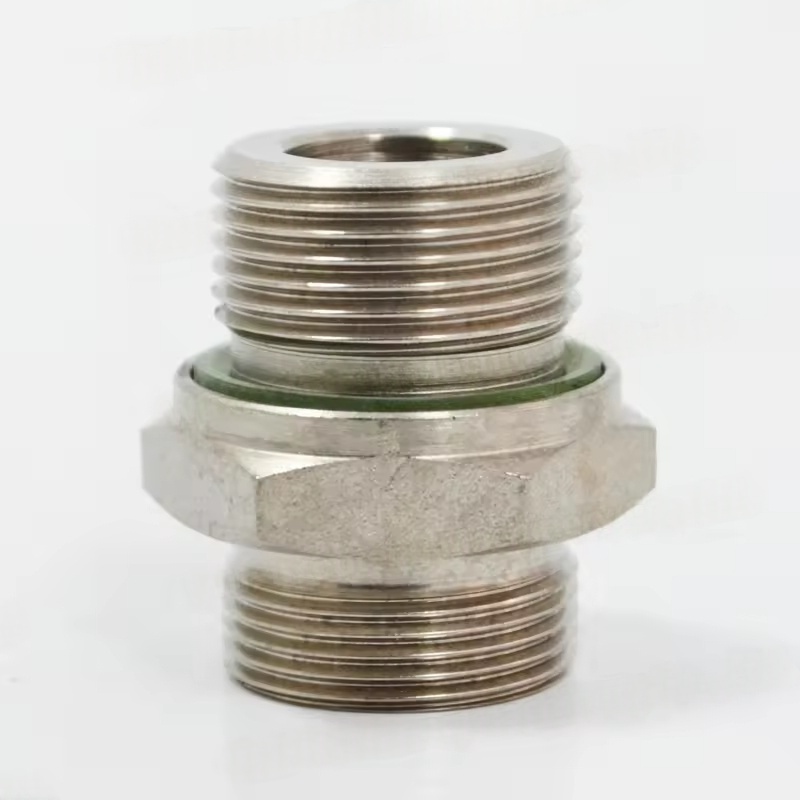

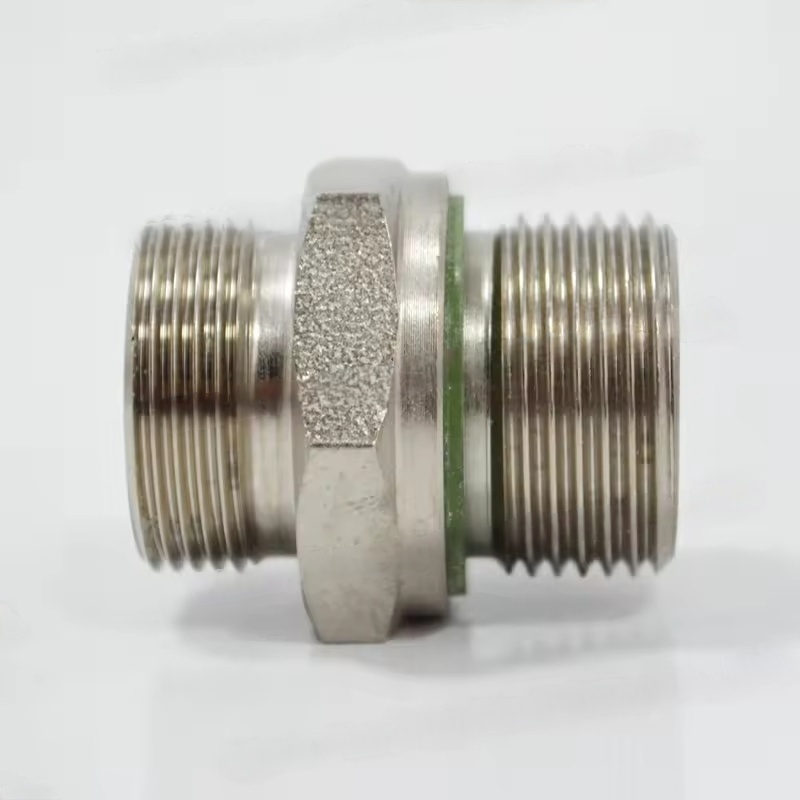

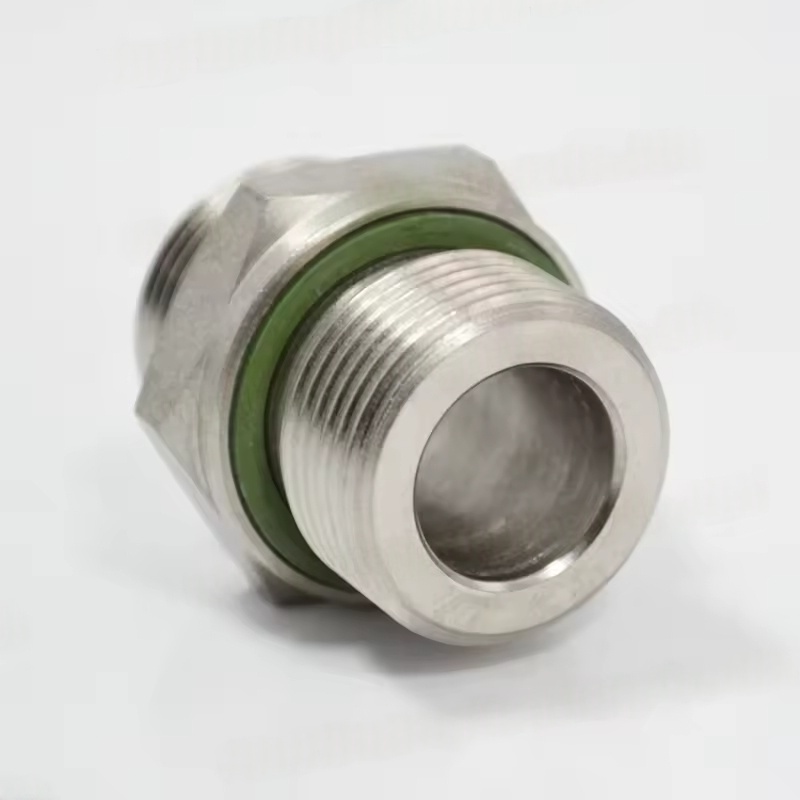

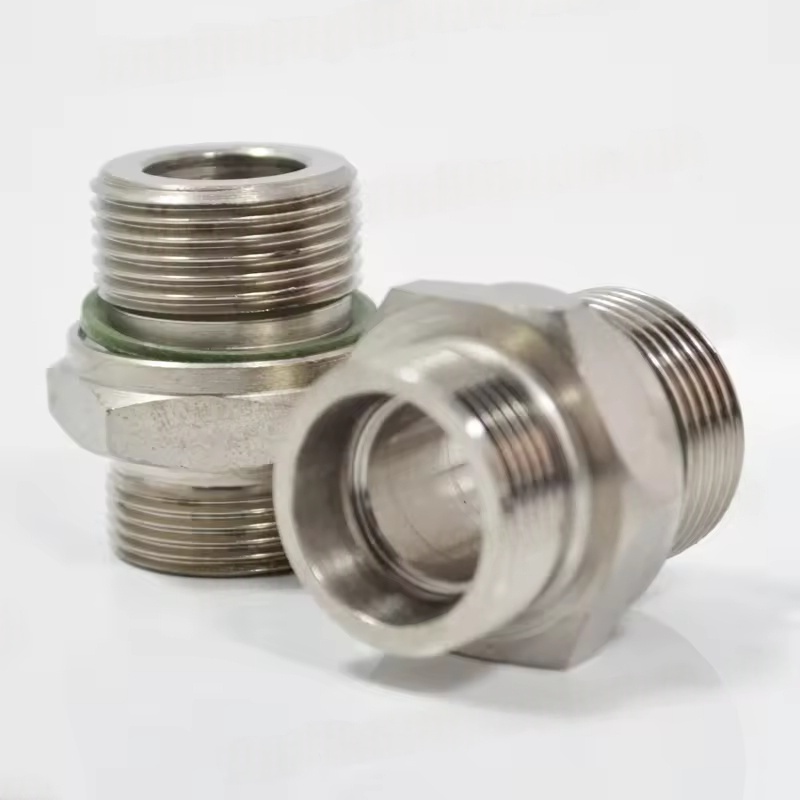

موصلات الأنابيب الصلبة ： مثل اتصالات الحافة (مع حشيات الختم) ， مناسبة لأقسام خطوط الأنابيب الثابتة ， تتطلب coaxiality الصارمة ， دون قدرة التعويض.
2. الوظائف الأساسية
تأكد من محكمة الإحكام / ماء اتصال خط الأنابيب ， منع تسرب الهواء المضغوط ومياه التبريد.
تعويض عن الإزاحة الناتجة عن التغيرات في درجة الحرارة (مثل التقلبات في درجة حرارة عادم الضاغط) أو اهتزاز المعدات.
حظر نقل اهتزاز المعدات إلى نظام خط الأنابيب ， تجنب صدى خط الأنابيب أو كسر التعب.
3. نقاط الصيانة
الفحص المنتظم لأسطح الختم للتسرب (مثل اختبار ماء الصابون) ， شيخوخة وتكسير الأجزاء المطاطية ， وتآكل أو تشوه الجوارب المعدنية.
تجنب الإفراط في التمدد أو الضغط - فإن قدرة التعويضات على التوصيلات المرنة محدودة - فإن تجاوز النطاق سيؤدي إلى أضرار مبكرة.
تطابق مع خطوط أنابيب العادم المتوسطة تحتاج إلى استخدام مواد مقاومة للزيت ودرجات حرارة عالية - وخطوط أنابيب المياه تحتاج إلى النظر في الوقاية من الصدأ والتهاب.
