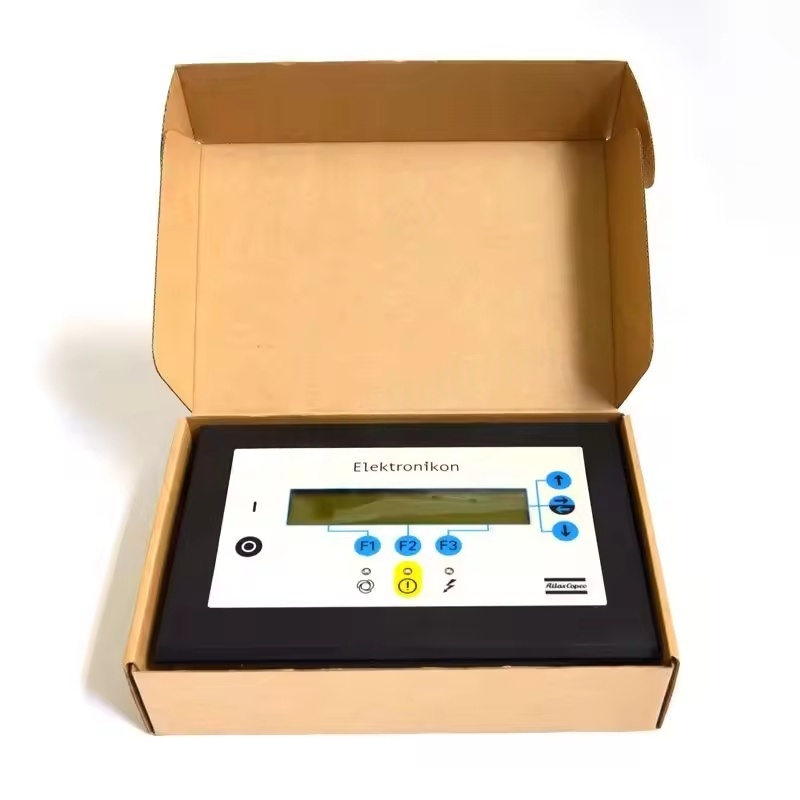

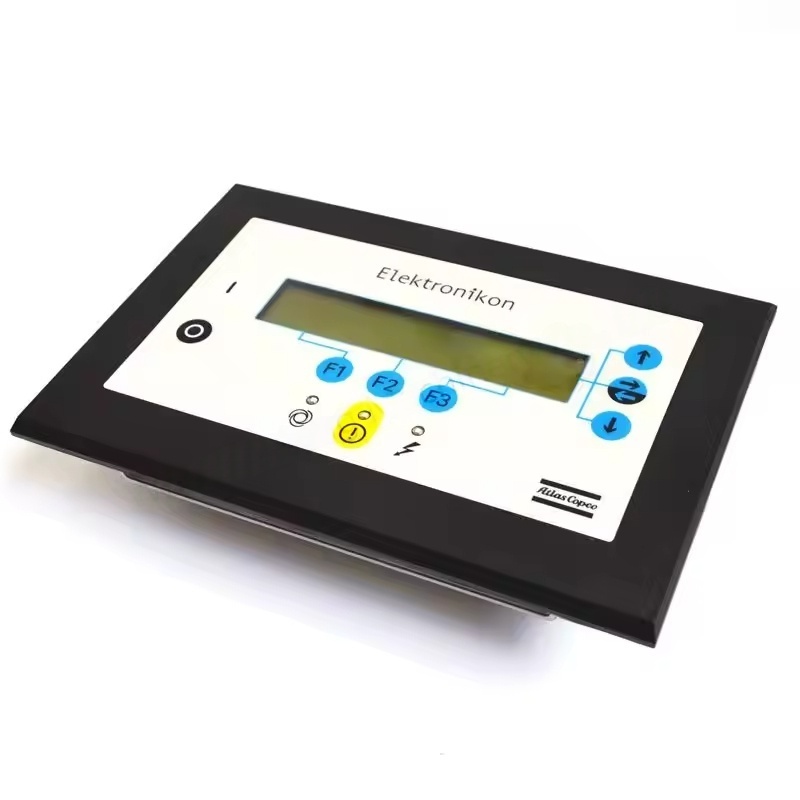

1. المكونات الأساسية لشاشة عرض لوحة التحكم Copco GA160
في الغالب شاشات LCD ذات اللون الواحد أو الألوان ، وعرض معلمات التشغيل ومعلومات الحالة ورموز الصدع.
يتوفر تبديل اللغة (بما في ذلك الصينية) ، ويتم دعم التشغيل على غرار القائمة.

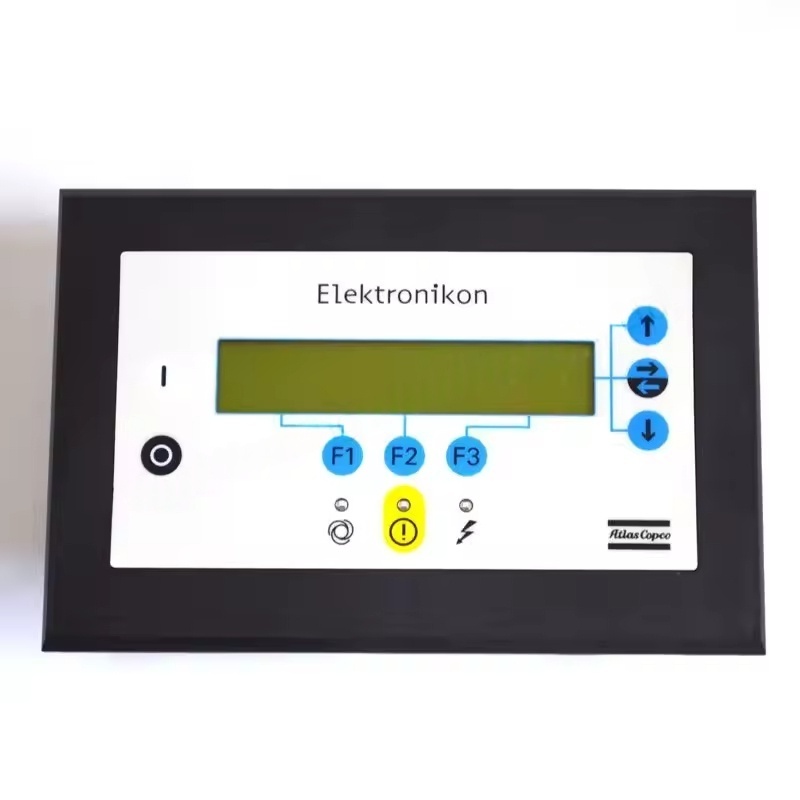

مفاتيح التشغيل
مفتاح بدء / إيقاف: يتحكم في تشغيل وإغلاق ضاغط الهواء (عادةً مع تبديل وضع التحكم المحلي / عن بعد).
مفتاح القائمة / مفتاح التنقل: يستخدم لإدخال قائمة الإعدادات ، وتبديل صفحات المعلمة ، وحدد خيارات الوظيفة.
تأكيد مفتاح المفتاح / الخروج: يؤكد العملية أو العودة إلى القائمة السابقة. تحتوي بعض النماذج على مفاتيح اختصار (مثل زر إيقاف الطوارئ).
مصابيح المؤشر / أضواء الإنذار
مصباح مؤشر التشغيل (الأخضر): تضيء عندما تعمل الجهاز بشكل طبيعي.
ضوء التحذير (الأصفر): يشير إلى تشوهات طفيفة (مثل تحذير انسداد المرشح).
ضوء الصدع (الأحمر): يشير إلى أخطاء شديدة (مثل الحمل الزائد ، ارتفاع درجة الحرارة) ، عادة ما تكون مصحوبة بحماية الإغلاق.
الثاني. العرض الرئيسي ووظائف Atlas Copco GA160
عملية مراقبة المعلمة
العرض في الوقت الحقيقي لضغط العادم ، ودرجة حرارة العادم ، ووقت التشغيل ، وحالة التحميل / التفريغ.
البيانات الرئيسية مثل التيار المحرك ، ومستوى الزيت (لبعض النماذج) ، وفرق ضغط المرشح ، إلخ.
إعدادات وضع التشغيل
الوضع التلقائي: تحميل / تفريغ بناءً على ضغط خط الأنابيب للحفاظ على استقرار الضغط.
الوضع اليدوي: عملية التحميل القسري (للتصحيح أو الشروط المحددة).
بدء تشغيل/إيقاف الوقت: يمكن أن تبدأ أوقات البدء/التوقف مسبقًا لتحقيق التحكم في توفير الطاقة.
تشخيص الخطأ والتسجيل
يعرض رموز خطأ محددة (مثل درجة الحرارة المفرطة ، والضغط غير الطبيعي ، وفشل المحرك ، وما إلى ذلك) والأسباب.
تخزن سجلات الصدع التاريخية لسهولة التتبع والصيانة.
تذكير الصيانة
استنادًا إلى تغيير وقت التشغيل أو المعلمة ، يطالب بنود الصيانة (مثل استبدال مرشح الزيت ، مرشح الهواء ، زيت التشحيم).
يمكن عرض العد التنازلي للصيانة أو سجلات الصيانة التاريخية.
إعدادات النظام
ضبط الضغط المستهدف ، عرض النطاق الترددي للضغط ، عتبات التحميل / التفريغ.
اضبط حماية كلمة المرور (لمنع التشغيل العرضي) ، واللغة ، والوحدات (BAR/PSI ، ℃/℉) ، إلخ.
ثالثا. إجراءات التشغيل النموذجية لـ Atlas Copco GA160
الطاقة على: تأكيد أن الجهاز في حالة طبيعية ، ثم اضغط على مفتاح "البدء" ، ويظهر الشاشة عملية البدء والمعلمات في الوقت الفعلي.
ضبط الضغط: أدخل "قائمة الإعدادات" → "إعدادات الضغط" ، وقم بتعديل الضغط الهدف من خلال مفتاح التنقل (يتطلب إذنًا).
تحقق من حدوث أخطاء: إذا كان ضوء الإنذار قيد التشغيل ، فأدخل قائمة "سجل الصدع" لعرض اقتراحات الكود والحلول المحددة.
إعادة ضبط الصيانة: بعد الانتهاء من الصيانة ، أدخل "قائمة الصيانة" ، وقم بإجراء عملية إعادة تعيين للعناصر المقابلة ، وإعادة ضبط العد التنازلي للصيانة.
