الوظائف الأساسية وسيناريوهات العمل
حماية تخفيف الضغط: عندما يتوقف ضاغط الهواء أو الضغط عليه أو يعاني من الضغط الزائد ، فإن المكون ينشط تلقائيًا ويطلق بسرعة الضغط المتبقي في الوحدة الرئيسية ، أو فاصل الزيت ، أو خط الأنابيب (عادةً ما يتم تقليله إلى أقل من 1-2 بار) ، وتجنب خطر الموظفين على اتصال مع مكونات الضغط العالي أثناء الصيانة.
التفريغ الإضافي: أثناء عملية التفريغ ، يعمل بالتزامن مع صمام السحب ، مما يقلل من الحمل على الوحدة الرئيسية ، وخفض استهلاك الطاقة ، وتوسيع عمر المحرك.
السيناريوهات المعمول بها: مناسبة لضواغط الهواء المسمار الصغيرة والمتوسطة الحجم (تتراوح من 15 إلى 160 كيلو واط) ، والتي توجد عادة في أنظمة خطوط الأنابيب في مدخل خزان تخزين الهواء ، أو منفذ فاصل الزيت ، أو نهاية العادم للوحدة الرئيسية.
تكوين المكون والخصائص الهيكلية

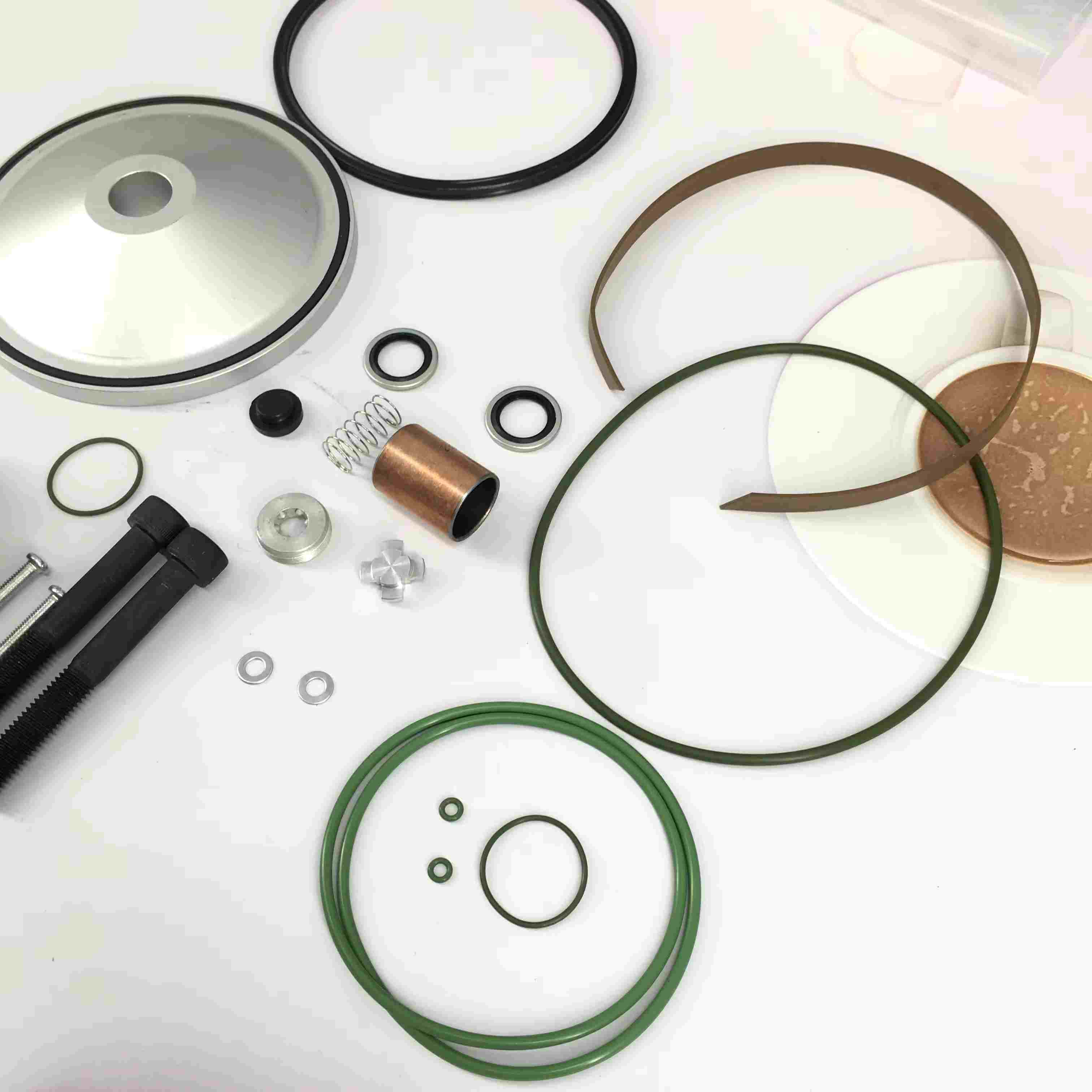

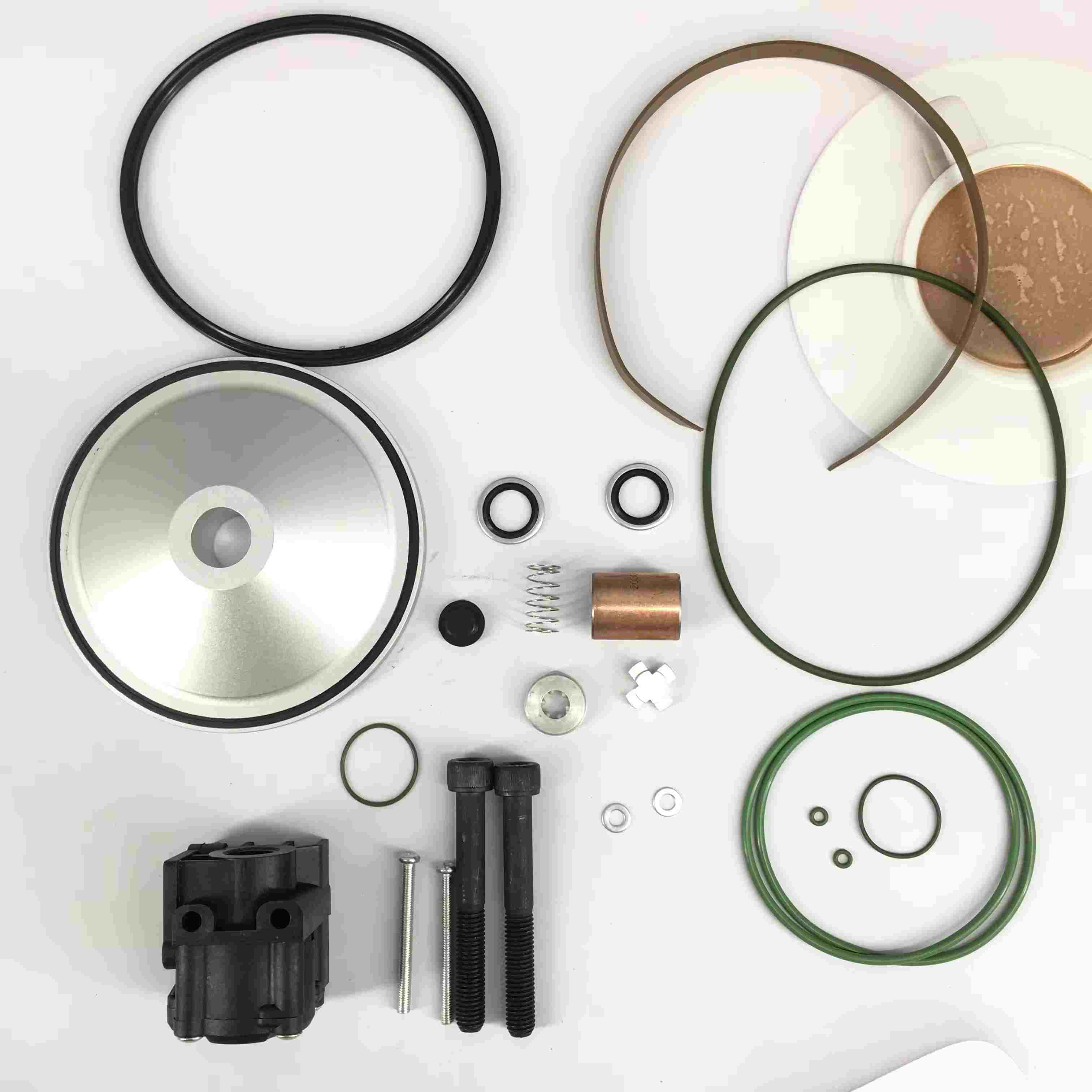

المكونات الرئيسية: عادةً ما تشمل جسم صمام تخفيف الضغط ، قلب الصمام (نوع المكبس أو نوع الحجاب الحاجز) ، إعادة تعيين زنبرك ، الأختام (حلقة O ، مقعد الصمام) ، واجهة التحكم (مثل واجهة الصمام الكهرومغناطيسي) ، وملحقات التثبيت (البراغي ، الجوان). مبدأ العمل:
أثناء التشغيل العادي ، تتسبب قوة الربيع في إغلاق قلب الصمام ، مع الحفاظ على ضغط النظام.
عند استلام إشارة التحكم (مثل أمر الإغلاق أو إشارة مستشعر الضغط) ، فإن الصمام الكهرومغناطيسي أو الآلية الميكانيكية يعمل ، مما يتسبب في فتح صمام الصمام وإطلاق الضغط.
بعد اكتمال إطلاق الضغط ، يتم إعادة ضبط قلب الصمام وإغلاقه تحت عمل الربيع.
خصائص المواد:
يتكون جسم الصمام من سبيكة من الحديد الزهر أو سبيكة الألومنيوم (تصميم خفيف الوزن) ، قادر على ضغط النظام (عادةً ≤ 16 شريط) ودرجة الحرارة (≤ 120 ℃).
صمام الصمام والربيع مصنوعان من الفولاذ المقاوم للصدأ ، ومقاومة للتآكل وضمان تشغيل موثوق.
يتكون عنصر الختم من المطاط المقاوم للزيوت (مثل مطاط النتريل) ، وهو مناسب لزيت الضاغط وبيئات درجة الحرارة العالية.
ميزات التوافق للمكونات المتوافقة:
التوافق متعدد العلامات التجارية: تم تصميمه استنادًا إلى أبعاد تثبيت صمام تخفيف الضغط القياسية لضاغطات المسمار السائد (مثل مؤشرات ترابط الواجهة G1/2 "و G3/4") ، وطرق التحكم (الهوائية أو الكهربائية) ، ويمكن استبدالها مباشرة بمكونات المصنع الأصلية دون تعديل الأنابيب.
مطابقة المعلمة: ضغط الفتح (عادةً 0.5 - 2 بار قابل للتعديل) ومعدل تدفق تخفيف الضغط على قرب صمام المصنع الأصلي ، مما يضمن سرعة تخفيف الضغط وتوافق النظام ، وتجنب تخفيف الضغط البطيء الذي يسبب تأخير الإغلاق أو تخفيف الضغط السريع الذي يؤدي إلى اهتزاز خط الأنابيب.
الاقتصاد والتطبيق العملي: السعر أقل من سعر مكونات المصنع الأصلية ، وبعض العلامات التجارية توفر نماذج عالمية ، مما يقلل من تكاليف مخزون قطع الغيار ، ومناسبة للصيانة اليومية لمؤسسات الإصلاح الصغيرة أو مستخدمي المعدات.
احتياطات الاختيار والتركيب:
تأكيد المعلمة:
تطابق ضغط العمل في ضاغط الهواء (مثل 10 بار ، 13 طرازًا بارًا) ، ومواصفات الواجهة (نوع الخيط وحجمها) ، وطريقة التحكم (مثل التحكم في الصمام الكهرومغناطيسي 24V أو التحكم الهوائي).
تأكد من قطر خط أنابيب تخفيف الضغط لضمان تلبية تدفق المكون لمتطلبات تخفيف ضغط النظام (تجنب وقت تخفيف الضغط الطويل بسبب عدم كفاية التدفق).
مواصفات التثبيت:
قم بتثبيت وفقًا لمؤشر السهم على جسم الصمام ، مما يضمن الاتجاه الصحيح لإطلاق الضغط.
قم بتنظيف واجهة الأنابيب ، وفحص سطح الختم ، واستبدل عنصر الختم الجديد (لتجنب التسرب الناجم عن الحشيات القديمة).
يجب توصيل دائرة التحكم (مثل أسلاك الصمام الكهرومغناطيسي) بشكل صحيح لضمان أن الإشارة تؤدي إلى عمل تخفيف الضغط بشكل طبيعي.
تصحيح الأخطاء والاختبار:
بعد التثبيت ، قم بإعداد وظيفة تخفيف الضغط يدويًا للتحقق مما إذا كانت الفتحة سلسة ، يكون الختم موثوقًا به (لا يوجد تسرب مستمر).
اختبر وقت تخفيف الضغط (عادةً من 3 إلى 10 ثوانٍ ، تم تعديله وفقًا لحجم النظام) ، مما يضمن تلبية متطلبات السلامة من المعدات.
