المعلمات الأساسية وقدرة التكيف مع طراز Atlas Copco Air Descertor Model 2903102422 V

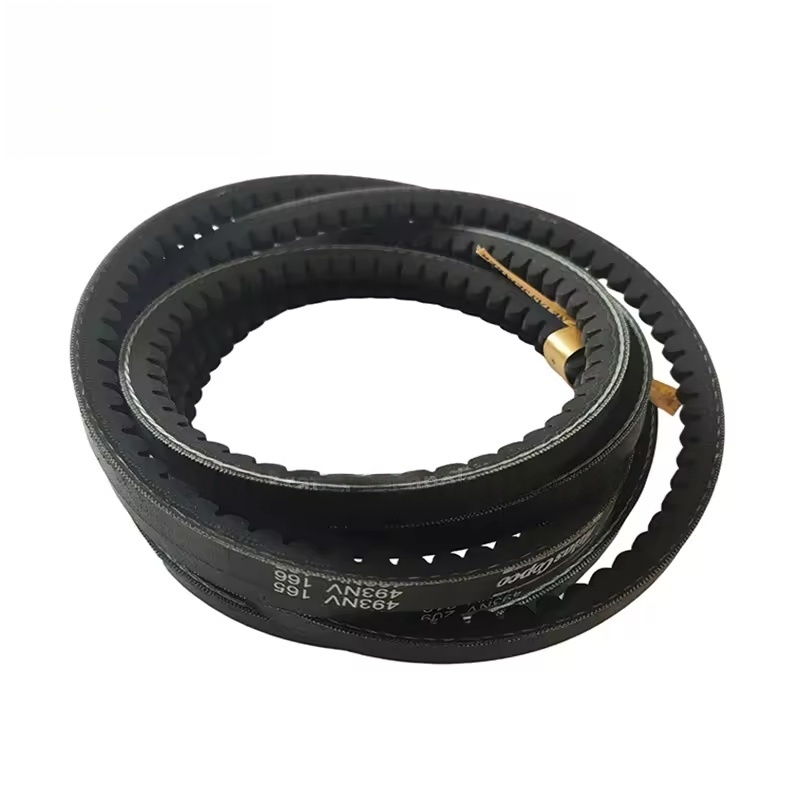

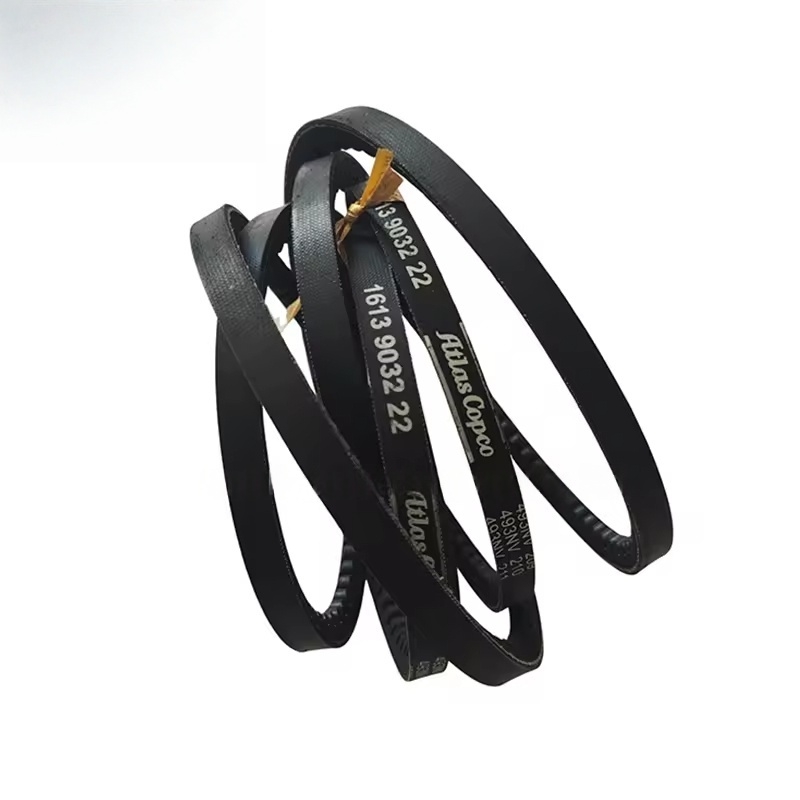

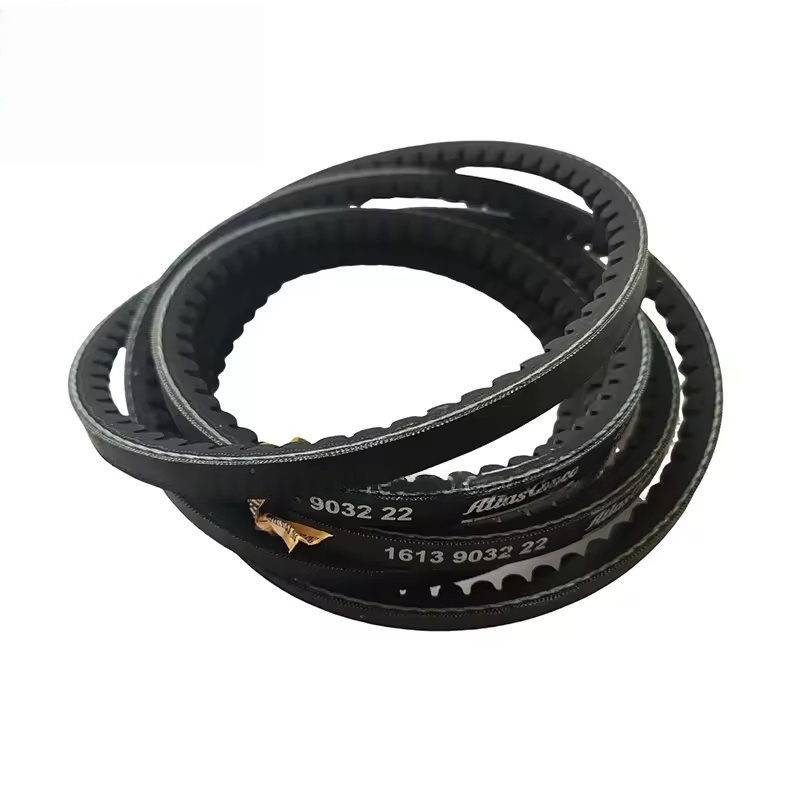

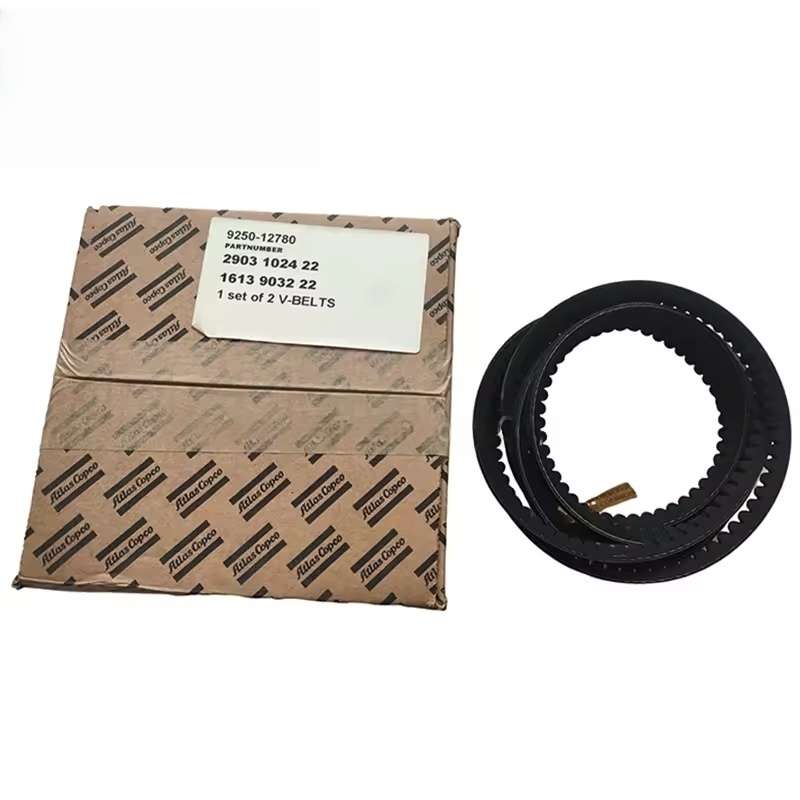

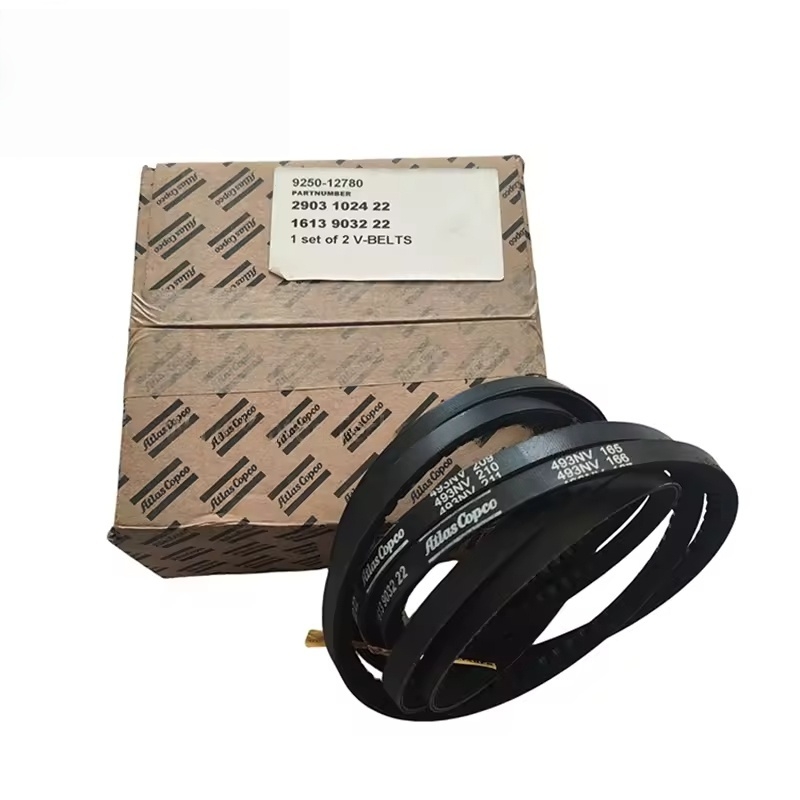

خصائص النموذج: 2903102422 هو رقم الجزء المحدد لحزام المصنع الأصلي V ، الذي ينتمي إلى حزام الإسفين القياسي (حزام V) ، مع مقطع عرضي شبه منحرف ، وينقل الطاقة من خلال الاحتكاك بين الجانبين وأخدود البكرة.
معلمات المواصفات: أبعاد محددة مثل الطول والعرض والعرض العلوي وزاوية الإسفين ، وما إلى ذلك ، تحتاج إلى الرجوع إلى دليل المصنع الأصلي (تتوافق نماذج حزام V مختلفة مع مواصفات مختلفة) ، وعادة ما تكون مناسبة لنظام النقل الإضافي لمضغوط الهواء الصغيرة والمتوسطة الحجم.
النماذج القابلة للتطبيق: تستخدم بشكل أساسي لبعض ضواغط الهواء المسمار من سلسلة GA (مثل نماذج Power GA المحددة) والنماذج المشتقة ذات الصلة. يلزم تأكيد محدد بناءً على نموذج ضاغط الهواء ، وتصميم نظام الإنتاج ، وتصميم نظام النقل.
الوظيفة والميزات الهيكلية
نقل الطاقة: يربط بكرة المحرك بالمعدات الإضافية (مثل مراوح التبريد ، والمضخات الهيدروليكية) عبر البكرة ، وتنقل طاقة المحرك إلى هذه المكونات لقيادة تشغيلها (مثل تبريد المروحة ، وتوريد مضخة الزيت).
المواد الهيكلية:
عادة ما يكون الجسم الرئيسي مصنوعًا من المطاط (مطاط النيوبرين أو مطاط البروبيلين ديين ديني) ملفوفًا بحبل ألياف عالي القوة (مثل سلك البوليستر) ، له كل من المرونة وقوة الشد.
قد يكون للسطح أنماط مضادة للانزلاق أو طبقات نسيج لتعزيز الاحتكاك مع البكرة ، مما يقلل من الانزلاق.
خصائص العمل: تتكيف مع بعض الاختلافات في السرعة (عادة ما تكون 3000 دورة في الدقيقة) ، لها مقاومة للحرارة (تتكيف مع درجة الحرارة البيئية أثناء تشغيل المعدات ، عمومًا - 30 إلى 80 ℃) ومقاومة الزيت (يقاوم كمية صغيرة من تلوث زيت التشحيم).
المشاكل الشائعة وتوقيت الاستبدال
مظاهر الفشل:
تآكل الحزام (تشققات السطح ، شيخوخة المطاط وتصلب ، التعرض للحبل).
ظاهرة الانزلاق (أثناء التشغيل ، هناك ضوضاء غير طبيعية ، ارتفاع درجة الحرارة ، سرعة دورانية غير كافية للمعدات الإضافية).
كسر الحزام أو استطالة الطول (مما تسبب في فشل الإرسال).
تآكل غير متساو على الجانبين (بسبب اختلال البكرة أو التوتر غير السليم).
إشارة الاستبدال:
عند حدوث مظاهر الفشل أعلاه ، يجب استبداله على الفور لتجنب انقطاع الإرسال وإغلاق المعدات.
يوصى بالصيانة المنتظمة (مثل 6000 إلى 10000 ساعة من التشغيل) للتحقق ، وإذا تم العثور على علامات الشيخوخة ، استبدل مسبقًا.
عند استبداله ، يوصى عادةً باستبدال المجموعة بأكملها (إذا تم استخدام أحزمة V متعددة للإرسال) ، مما يضمن قوة موحدة.
احتياطات الاستبدال والصيانة
أجزاء المصنع الأصلية الأولوية: 2903102422 هو النموذج الأصلي المطابق للمصنع ، يجب أن يستخدم أحزمة Atlas Copco الأصلية V لضمان حجم ومواد وقوة نظام النقل ، وتجنب التآكل المبكرة أو فشل النقل بسبب الانحراف في حجم الجزء من أجزاء المصنع الأصلية.
مواصفات التثبيت:
قبل الاستبدال ، تحقق مما إذا كانت البكرة تلبس أو تصدع أو اختلال ، وإصلاح أو استبدال البكرة إذا لزم الأمر.
عند التثبيت ، تأكد من محاذاة البكرة (الانحراف المحوري ≤ 0.5 مم) ، وتجنب التآكل المفرط على جانب الحزام.
اضبط التوتر وفقًا للوائح (عادةً ما اضغط على منتصف الحزام ، يجب أن يكون الانحراف 1 ٪ إلى 2 ٪ من المدى) ، وضيق الضيق من التآكل المحمل ، وسوء الفضفاضة للغاية.
