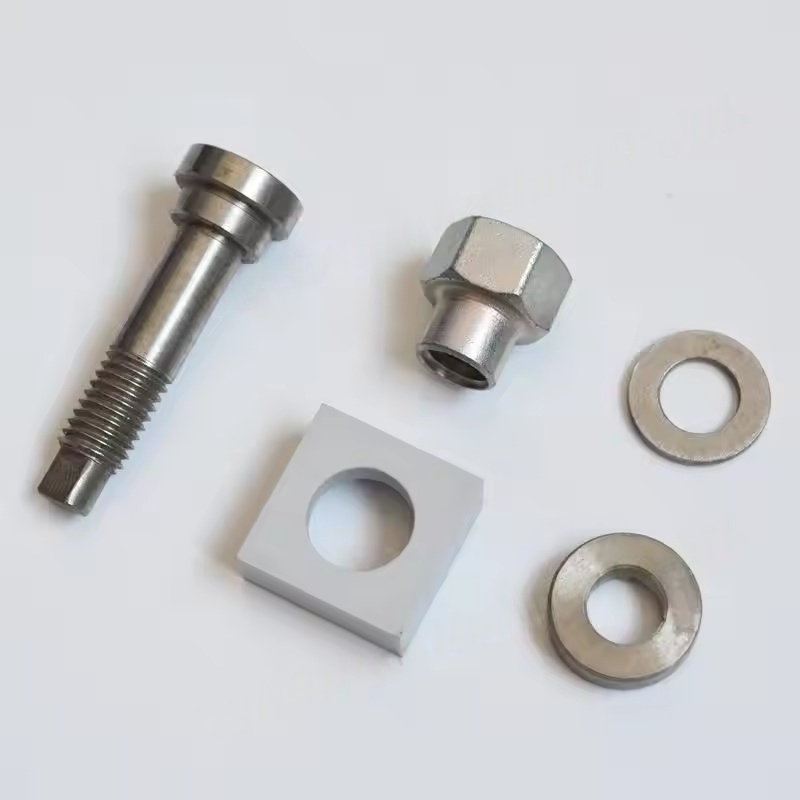

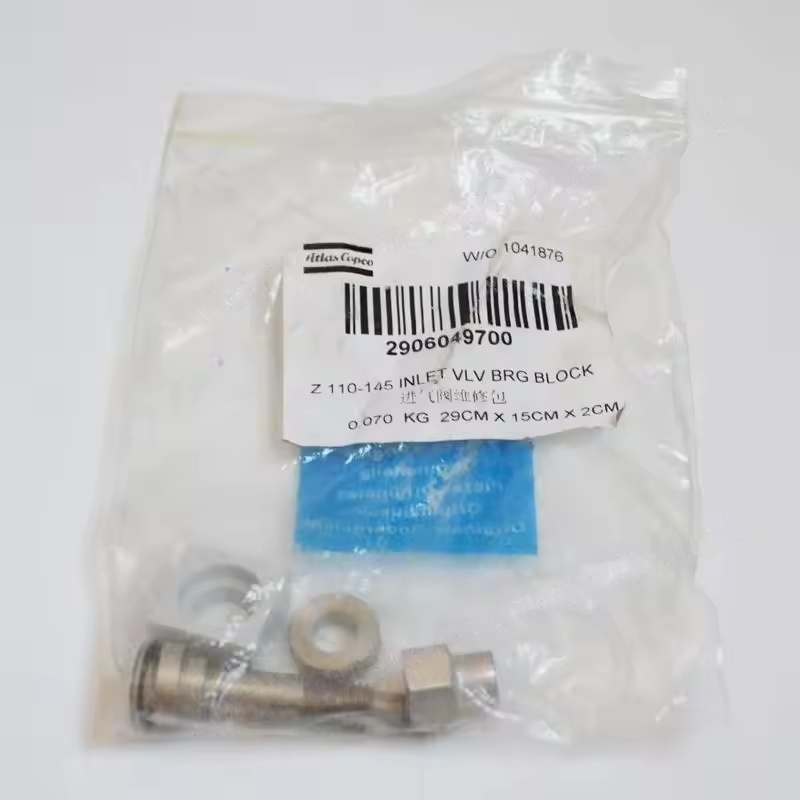

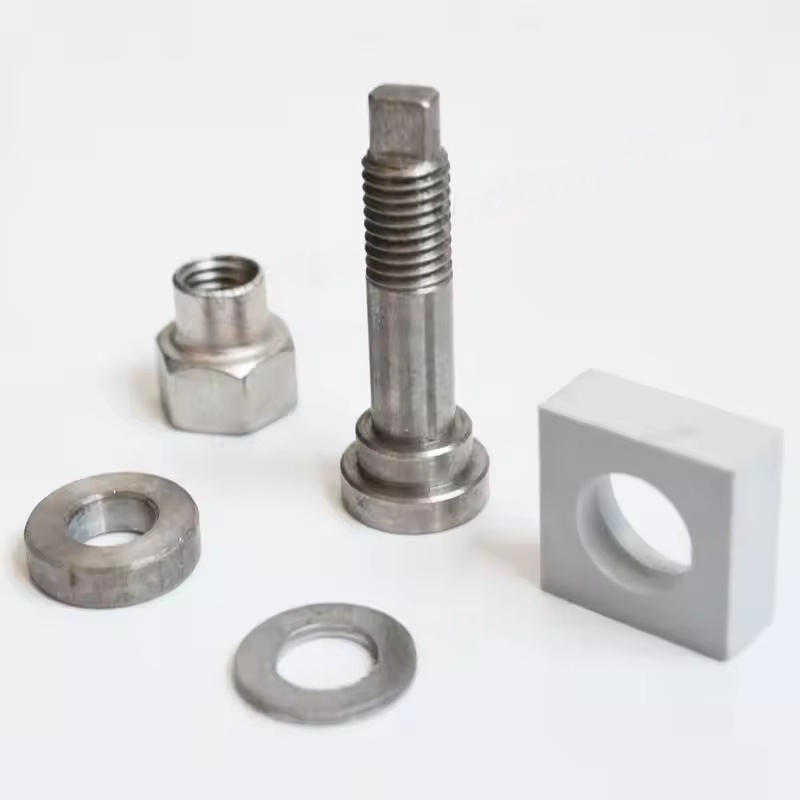

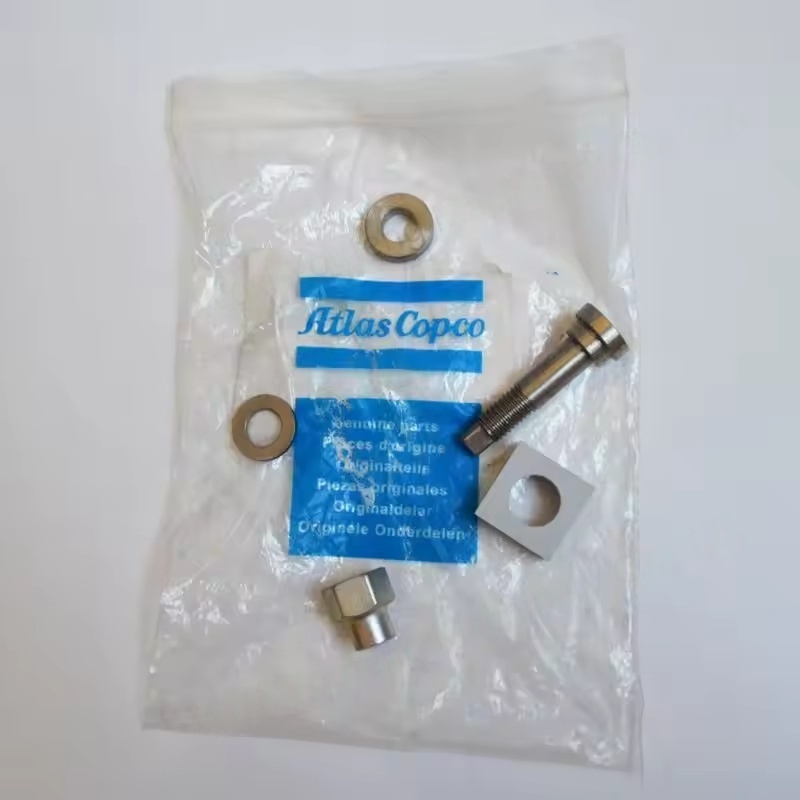

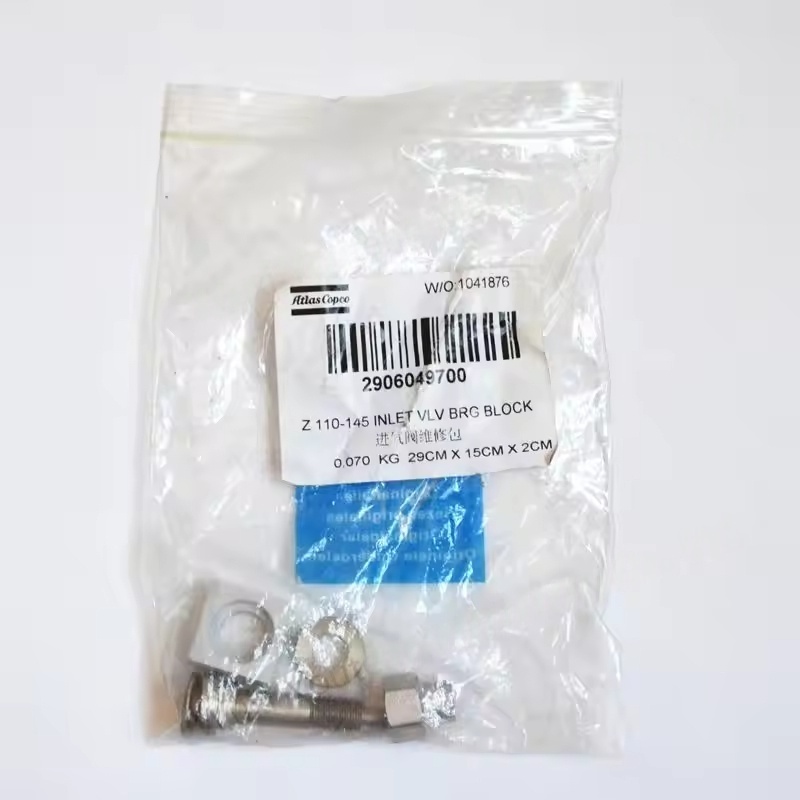

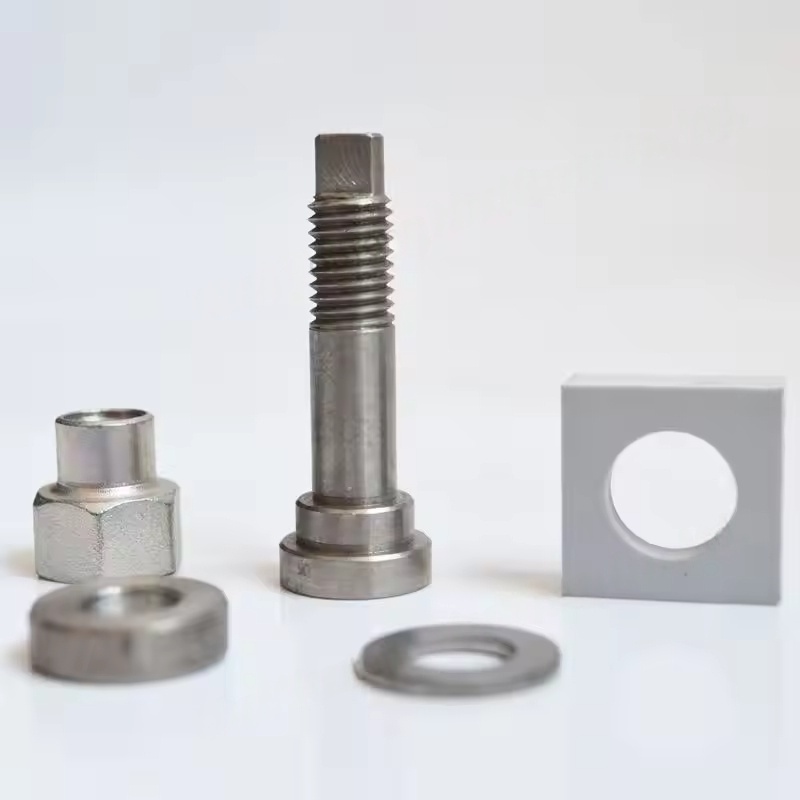

Atlas Copco Metal Screw Air Valve Valve Valve Kit Z110-145 Inlet VLV BRG Block 2906049700
2025-09-02
أطلس كوبكو
1. الوظيفة الأساسية لتجميع صمام السحب
تعد مجموعة صمام السحب Z110-145 مكونًا رئيسيًا لنظام تناول ضاغط الهواء ، ويعمل بشكل أساسي على النحو التالي:
التحكم في حجم السحب: استنادًا إلى متطلبات ضغط النظام ، يتم ضبط درجة فتح الصمام لتنظيم كمية الهواء التي تدخل الوحدة الرئيسية ، مما يتيح الضاغط من العمل عند الحمل الكامل (عملية تحميل كاملة) أو الخمول (خمول توفير الطاقة).
ضمان أداء الختم: عند التفريغ ، يتم إغلاق الصمام بالكامل لمنع الهواء المضغوط من التدفق ، مما يقلل من فقدان الطاقة.
حماية الوحدة الرئيسية: بالتنسيق مع وحدة المنظم ، فإنه يحقق التحميل السلس ويتجنب صدمة الضغط المفاجئة التي قد تتلف مكونات مثل الدوار ومحامل الوحدة الرئيسية.
تتضمن التجميع عادةً هيكل الصمام ، ونواة الصمام ، والأختام ، والينابيع ، والتحقق من الهياكل ، وهي مصممة لتلبية متطلبات الضغط والتدفق في نماذج سلسلة Z110-145.
الثاني. وظيفة ومبدأ العمل لوحدة منظم صمام السحب
وحدة منظم صمام السحب هي "مركز التحكم" لصمام السحب ، مدفوعًا بتلقي إشارات من نظام التحكم (مثل ملاحظات مستشعر الضغط) ، لتشغيل صمام السحب:
معالجة الإشارات: تلقي إشارات الضغط من نظام ضاغط الهواء ، وتحديد ما إذا كان سيتم تحميل أو تفريغ.
التحكم في محرك الأقراص: من خلال صمامات الاتجاه الكهرومغناطيسي أو المكونات الهوائية ، والتحكم في فتح / إغلاق أو فتح / إغلاق التعديل (مثل التنظيم النسبي) لصمام السحب.
ملاحظات الحالة: بعض الوحدات لديها قدرات ردود الفعل ، حيث تنقل الحالة الفعلية لصمام السحب إلى وحدة التحكم الرئيسية لضمان دقة التحكم.
منطق العمل الخاص به هو: عندما يكون ضغط النظام أقل من القيمة المحددة ، فإن وحدة المنظم تدفع صمام السحب لفتح ، مما يتيح ضاغط الهواء من إنتاج الغاز ؛ عندما يصل الضغط إلى الحد الأعلى ، تغلق وحدة المنظم صمام السحب ، ويدخل ضاغط الهواء إلى الحالة غير المحملة.
ثالثا. الأخطاء الشائعة وآثارها
أخطاء تجميع صمام السحب
تشويش الصمام الأساسي: بسبب تلوث النفط ، أو تراكم الشوائب ، أو شيخوخة الأختام ، لا يمكن للصمام فتح / قرب بالكامل ، مما يؤدي إلى عدم كفاية إنتاج الغاز أو انخفاض الضغط السريع أثناء التشغيل غير المحملة.
ختم ضعيف: التسرب عند إغلاق الصمام ، مما يسبب زيادة استهلاك الطاقة أثناء التشغيل غير المحملة وتشغيل الخمول المستمر للوحدة الرئيسية.
فشل الربيع: مما يؤدي إلى توقف عمل الصمام أو فتح/إغلاق غير طبيعي ، مما يؤثر على استقرار حجم السحب.
أخطاء وحدة المنظم
فشل صمام الاتجاه الكهرومغناطيسي: غير قادر على استلام أو تنفيذ إشارات التحكم ، مما يؤدي إلى فشل صمام السحب في العمل (دائمًا مغلق أو مفتوح).
شذوذ استشعار الضغط: يسيء الوحدة التي تسيء ضغوط النظام ، مما تسبب في تحميل ضاغط الهواء بشكل متكرر / تفريغ ، وزيادة استهلاك الطاقة والارتداء الميكانيكي.
انسداد مسار الهواء: انسداد أو تسرب في مسار الهواء القيادة ، مما يؤدي إلى بطيئة أو فشل في تشغيل صمام السحب.
رابعا. الصيانة والاستبدال النقاط الرئيسية الصيانة اليومية
بانتظام (كل 2000-4000 ساعة) ، فحص نظافة مجموعة صمام السحب ، وإزالة بقع الزيت والشوائب ، والتأكد من أن جوهر الصمام يعمل بمرونة.
تحقق مما إذا كانت الأختام (مثل حلقات O ، مقاعد الصمام) تتراوح أعمارها واستبدلها في الوقت المناسب لضمان أداء الختم.
فحص الصمامات الكهرومغناطيسية وواجهة الغاز لوحدة المنظم للتسرب ، مما يضمن أن يكون ضغط القيادة طبيعيًا (عادةً 0.4-0.6 ميجا باسكال).
الاحتياطات البديلة
من الضروري اختيار مكونات المصنع الأصلية التي تتطابق مع سلسلة Z110-145 (مثل رقم مجموعة صمام السحب ورقم وحدة المنظم من خلال دليل المعدات أو الاستفسارات الرسمية) ، مما يضمن التوافق في الحجم والضغط.
قبل الاستبدال ، يجب إيقاف الجهاز وإغلاقه لإطلاق الهواء المضغوط في النظام ، وتجنب تشغيل الضغط.
بعد التثبيت ، من الضروري إجراء تصحيح الأخطاء: اختبر ما إذا كان تبديل التحميل/التفريغ سلسًا ، وما إذا كان التحكم في الضغط ضمن نطاق المجموعة (مثل ضغط التحميل 0.7 ميجا باسكال ، وتفريغ 0.85 ميجا باسكال ، اعتمادًا على ظروف العمل المحددة).
