I. المكونات الأساسية لأطلس COPCO
مجموعة الأدوات المتخصصة
أدوات التجميع والتفكيك: يتضمن مفاتيح المقبس لتركيب براغي علبة التروس (مع مقياس عزم الدوران) ، مزيل التروس (لمنع الأضرار التي لحقت نظام العمود أثناء التفكيك) ، مجتذب الحمل (لاستخراج محامل كرة الأخدود العميقة أو محامل الدوامات المدببة) ، مجموعة مفاتيح سداسية (مطابقة مسامير التثبيت في علبة الأرواح).
أدوات القياس: مؤشر الاتصال الهاتفي وحامل المقياس المغناطيسي (لاكتشاف خلوص التعرف على التروس والهندسة الشعاعية لنظام العمود) ، مقياس إحساس (لقياس خلوص المحمل) ، ميكرومتر القطر الداخلي (لفحص تآكل صندوق التروس).
أدوات التنظيف: مسدس ضرب الهواء عالي الضغط (لتنظيف بقع الزيت والحطام) ، فرشاة خاصة (لتنظيف الفجوة بين أسنان التروس) ، سلة التنظيف بالموجات فوق الصوتية (لتنظيف الأجزاء الدقيقة).
الإمدادات وقطع الغيار

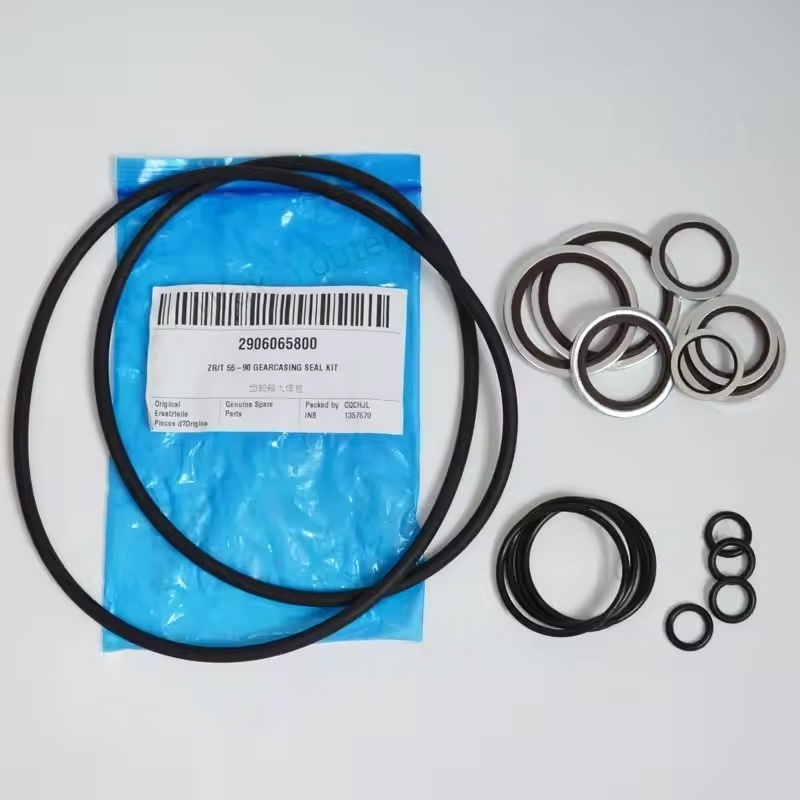

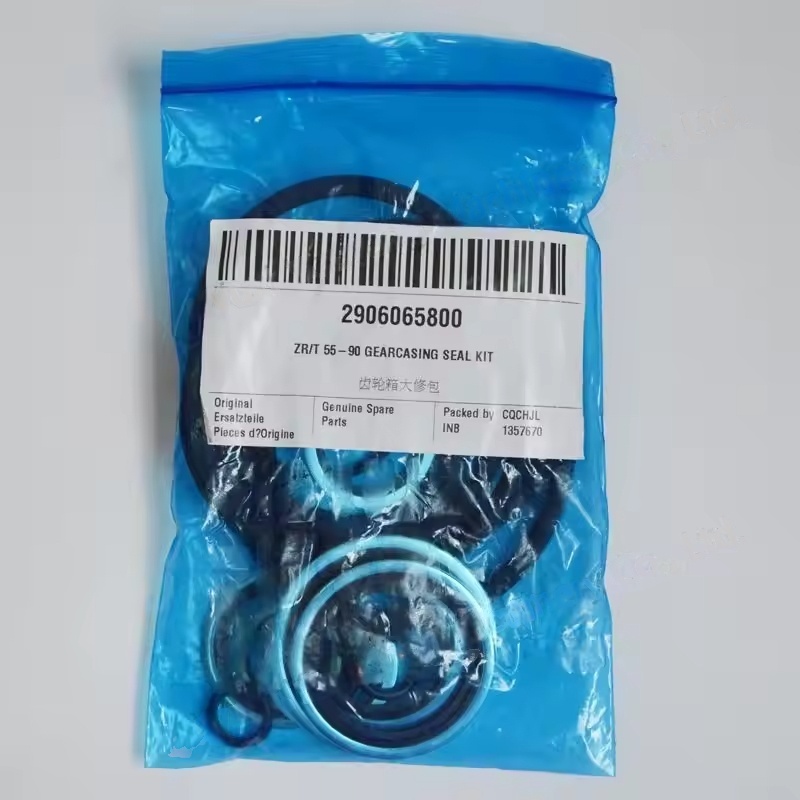

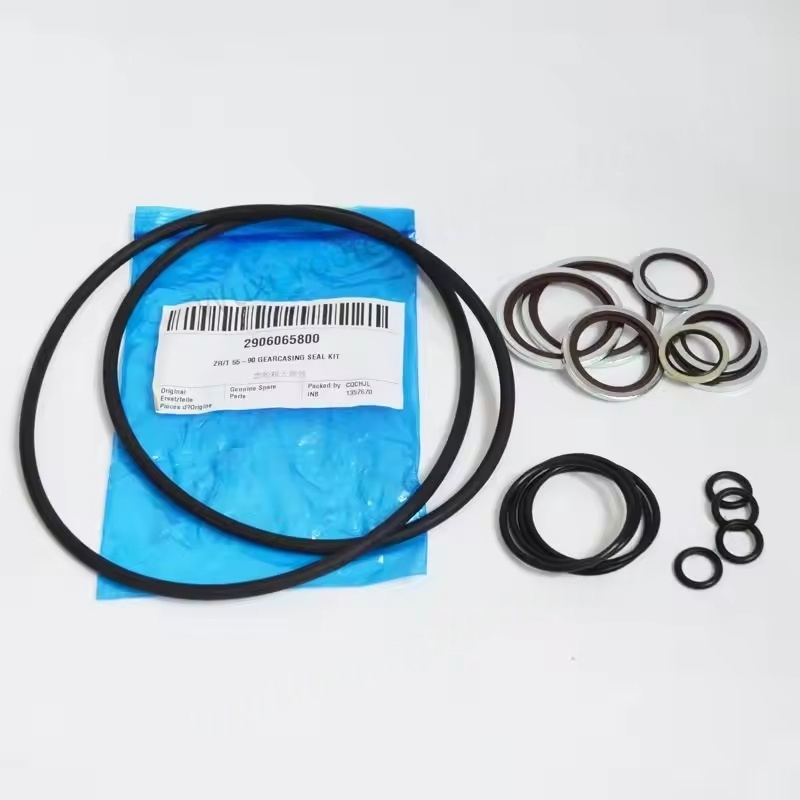

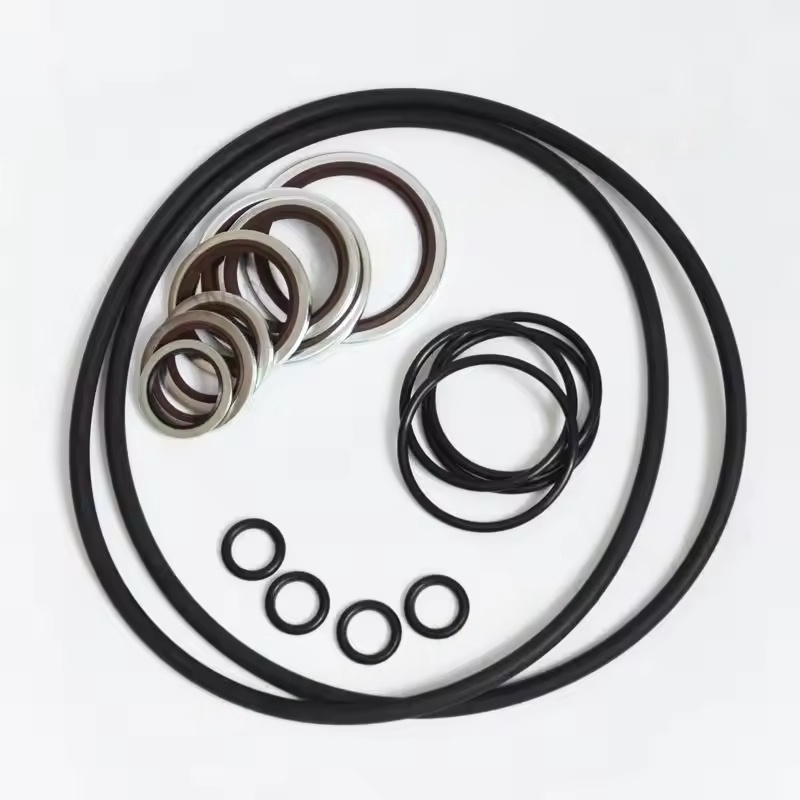

الأختام: مواصفات مخصصة لأختام زيت المطاط النتريل (لمنع تسرب زيت التشحيم) ، حشيات الأسبستوس المقاومة للزيوت أو أختام مطاطية السيليكون (لسطح المفصل لأغطية العلوم والسفلية العلوية).
وسيط التشحيم: زيت الترس المتخصص لضواغط الهواء الخالية من الزيت (عادة ما يكون نوعًا اصطناعيًا ، مناسبًا للظروف ذات درجة الحرارة العالية ، وعدم تلوث النظام بالهواء المضغوط) وشحم التشحيم الصلب (للتشعب المسبق للمحامل والأسطح الربط).
Wear Parts: محامل احتياطية (تم تكوينها وفقًا لنموذج علبة التروس ، ومعظمها من النوع مزدوج المزدوج) ، وتحديد دبابيس (لضمان محاذاة التجميع الدقيقة لصندوق التروس).
اللوازم المساعدة
عامل تنظيف علبة التروس (صيغة محايدة ، لا تآكل السطح المعدني) ، مناديل خالية من الوبر (لتجنب بقايا الألياف) ، لاصق قفل الخيط (لمنع تخفيف الترباس) ، قطعة من طاولة العمل الخاصة بالصيانة (لمنع الأجزاء من الخدش).
الثاني. توافق الأطلس ومزايا أطلس

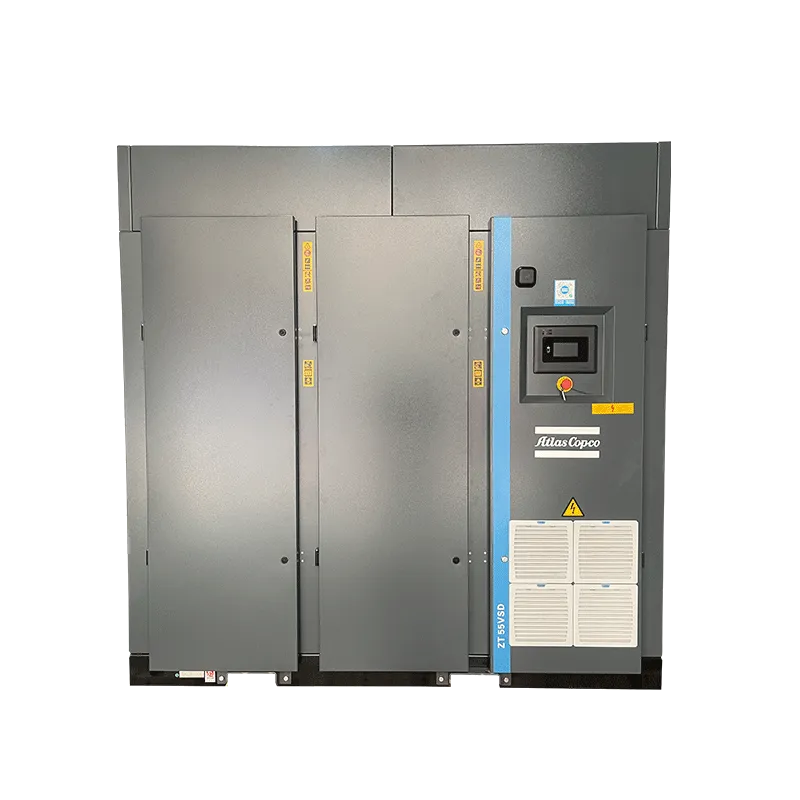

توافق النموذج الخالي من الزيت: تم تصميمه استنادًا إلى الخصائص الهيكلية لصندوق تروس الهواء الخالي من الزيت (يستخدم عادةً لدفع الوحدة الرئيسية للضاغط وليس على اتصال مباشر بالهواء المضغوط) ، وتجنب استخدام المواد القائمة على الوقود التي تلوث النظام ، تمشيا مع متطلبات النظافة من المعدات الخالية من الزيت.
صيانة شاملة واحدة: الأدوات والمواد الاستهلاكية متطابقة مسبقًا مع نموذج علبة التروس (مثل نسبة الإرسال ، ومواصفات تحمل ، وأبعاد الختم) ، والقضاء على الحاجة إلى شراء قطع الغيار الفردية ، وتقليل أخطاء التوافق.
المعايير المهنية: تتوافق دقة الأدوات مع مواصفات الصيانة الميكانيكية (مثل خطأ وجع عزم الدوران ≤ 3 ٪) ، يفي الأداء المستهلك بظروف التشغيل في علبة التروس (مثل مقاومة درجة حرارة ختم الزيت ≥ 120 ℃ ، عمر أكسدة زيت التروس ≥ 2000 ساعة).
ثالثا. تطبيق عملية الصيانة النموذجية لأطلس كوبكو
مرحلة التفكيك: استخدم مفاتيح شرف متخصصة لإزالة غطاء علبة التروس في عزم الدوران المحدد ، وإزالة عمود التروس بأمان باستخدام المزيل ، وتفكيك المحامل باستخدام المجذب (لتجنب العملية العنيفة التي قد تسبب أضرارًا في رقبة العمود).
مرحلة الاختبار: استخدم مؤشر الطلب لقياس الجريان الشعاعي وخلط التروس (القيم القياسية عادة ما يكون 0.15-0.3 مم) ، تحقق من خلوص المحمل (إذا كان يتجاوز 0.2 مم ، يلزم الاستبدال) ، وقياس مسطح سطح التزاوج للسكن.
التنظيف والاستبدال: قم بتنظيف الموجات فوق الصوتية الأجزاء وأجزاء نظام العمود ، واستبدل المحامل البالية والأختام القديمة ، وتطبيق الشحوم الخاصة بالتشحيم على سطح التروس.
إعادة التجميع والمعايرة: بدقة إعادة تعيين السكن وفقًا لدامن تحديد موقعها ، تشديد البراغي بالتساوي (اتبع مبدأ تشديد الخطوة القطرية) ، وأخيراً اختبار مرونة دوران نظام العمود وأداء الختم.
