1. الوظائف الأساسية ومبدأ العمل
مراقبة الضغط

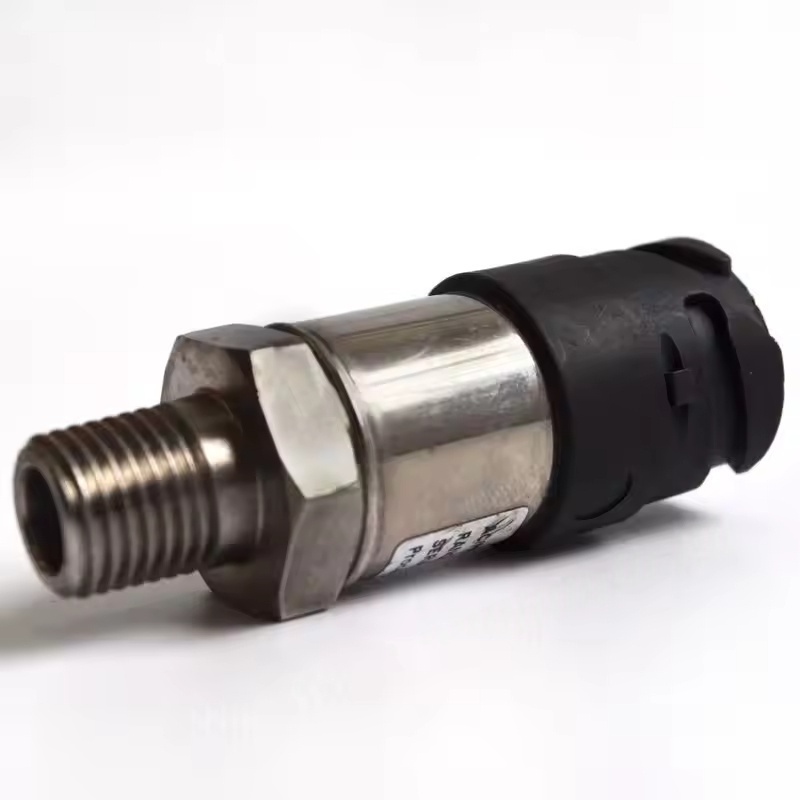

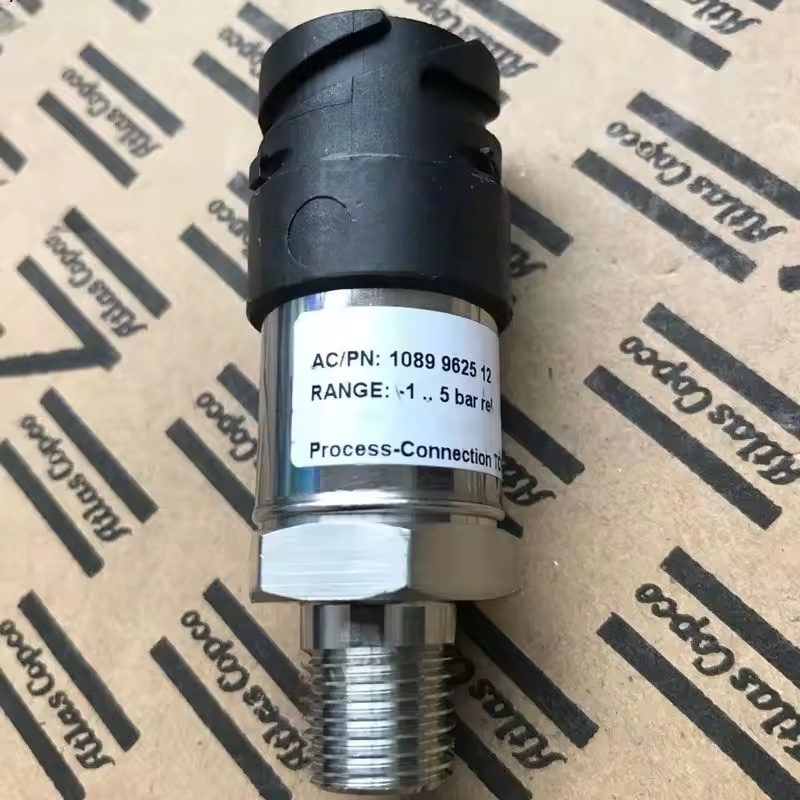

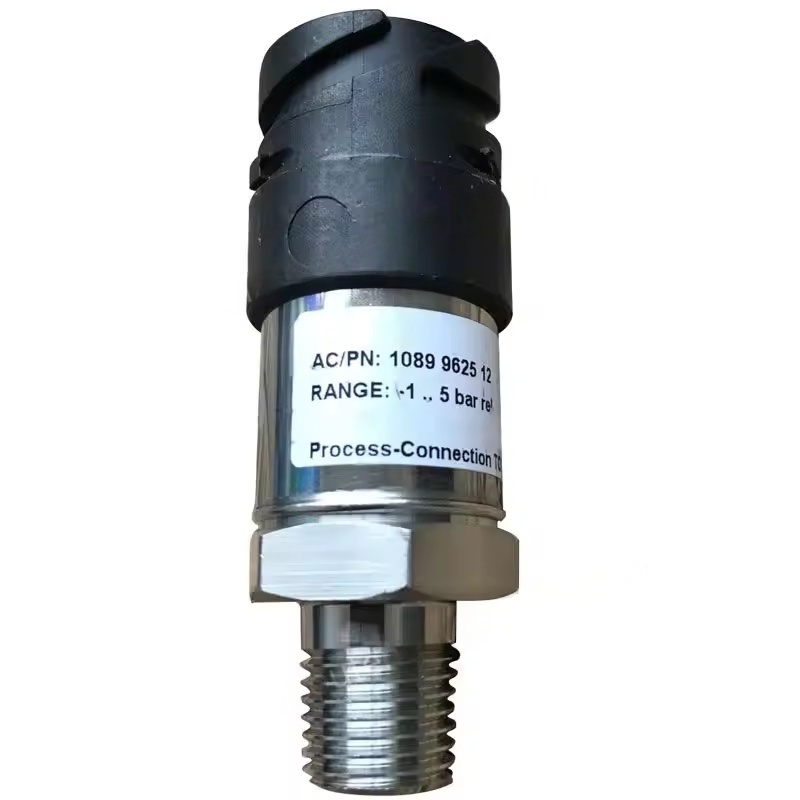

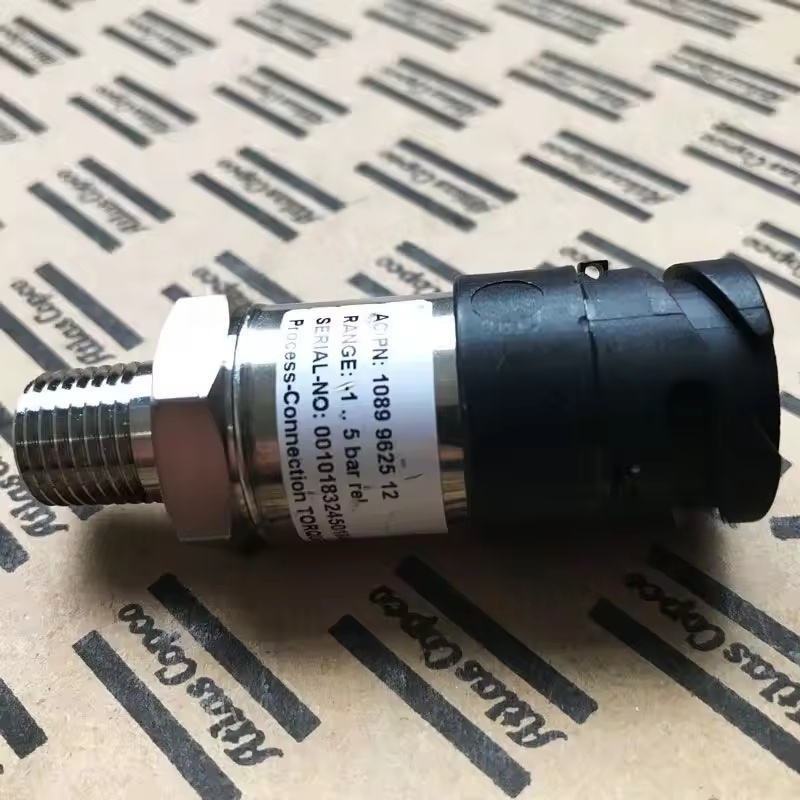

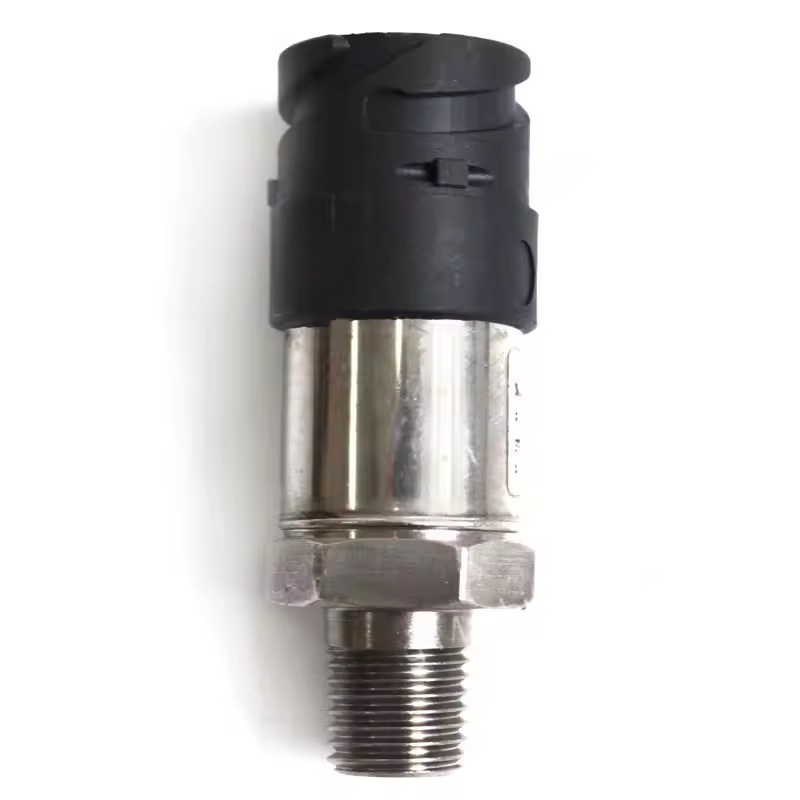

يتم تثبيت أجهزة استشعار الضغط في الأجزاء الرئيسية من ضاغط الهواء (مثل منفذ غرفة الضغط ، وخزان التخزين ، وفاصل غاز الزيت ، وما إلى ذلك) ، باستخدام عناصر حساسة مدمجة (مثل مقاييس الإجهاد أو العناصر السعية) لإحساس تغييرات الضغط وتحويل إشارات الضغط المادي إلى إشارات كهربائية (عادة 4-20 نشرات التيار أو 0-10V).
تنظيم النظام
يقوم نظام التحكم تلقائيًا بضبط حالة التحميل/التفريغ وحجم السحب في ضاغط الهواء استنادًا إلى إشارات الضغط المستلمة من المستشعرات:
عندما يصل الضغط إلى قيمة مجموعة الحد الأعلى ، يتم تشغيل آلية التفريغ ، أو إيقاف المدخول أو تقليل الإخراج ؛
عندما ينخفض الضغط إلى قيمة مجموعة الحد الأدنى ، يتم بدء التحميل ، ويعيد إمدادات الغاز العادية.
حماية السلامة
يمكن أن تؤدي بعض أجهزة استشعار الضغط (مثل مستشعرات حماية الضغط الزائد) إلى حماية الإغلاق عندما يكون ضغط النظام مرتفعًا بشكل غير طبيعي ، مما يمنع تلف المعدات بسبب الضغط الزائد.
الثاني. الأنواع الشائعة ومواقع التثبيت
مستشعر ضغط العادم: مثبت في منفذ العادم للضاغط ، ومراقبة ضغط إخراج الهواء المضغوط ، فهو أحد أجهزة استشعار الضغط الأساسية.
مستشعر ضغط فاصل غاز الزيت: مراقبة فرق الضغط قبل وبعد فاصل غاز الزيت لتحديد ما إذا كان عنصر مرشح الزيت مسدودًا (يتطلب اختلاف الضغط الكبير استبدال).
مستشعر ضغط السحب: في بعض النماذج ، يتم استخدامه لمراقبة الضغط في منفذ السحب ، والمساعدة في ضبط درجة فتح صمام السحب.
تختلف نماذج المستشعرات ومواقع التثبيت لسلسلة مختلفة من ضواغط الهواء (مثل GA ، ZR ، G ، إلخ) اختلافًا طفيفًا ، ويجب مطابقتها مع نماذج محددة.
ثالثا. مظاهر الصدع والآثار
فشل المستشعر
إشارات الضغط غير الطبيعية: إذا كانت القيمة المعروضة لا تتطابق مع الضغط الفعلي (مرتفع جدًا ، منخفض جدًا ، أو متقلبة) ، فإن ذلك يتسبب في إساءة تقدير نظام التحكم ، مما يؤدي إلى تحميل/تفريغ متكرر لضاغط الهواء ، أو عدم القدرة على البدء ، أو الإغلاق غير الطبيعي.
انقطاع الإشارة: لا يوجد إخراج إشارة الضغط على الإطلاق ، مما قد يتسبب في فقدان الجهاز السيطرة (مثل التحميل المستمر للضغط الزائد).
دقة الانجراف
بعد الاستخدام طويل الأجل ، قد تنخفض الدقة ، مما يؤدي إلى الانحراف في نطاق التحكم في الضغط ، مما يؤثر على استقرار إمدادات الغاز أو زيادة استهلاك الطاقة.
أضرار جسدية
متأثرًا بالاهتزاز أو درجة الحرارة العالية أو التآكل المتوسط ، قد تتلف محطات الإسكان أو الاتصال المستشعر ، مما يسبب إشارات غير طبيعية.
رابعا. الصيانة والاستبدال النقاط الرئيسية المعايرة العادية
استنادًا إلى دورة صيانة المعدات (مثل مرة واحدة في السنة) ، قم بمعايرة مستشعر الضغط لضمان دقة القياس (استخدام معدات المعايرة المهنية).
التفتيش والتنظيف
تحقق بانتظام ما إذا كانت أسلاك المستشعر فضفاضة أو العمر ، وإذا كانت الواجهة تتسرب ؛
قم بتنظيف بقع الزيت والغبار على سطح المستشعر لمنع التآكل أو تبديد الحرارة السيئ.
الاحتياطات البديلة
من الضروري اختيار مستشعر يطابق مواصفات المصنع الأصلية. يمكن أن يضمن توفير النموذج المحدد لضاغط الهواء (مثل GA75 ، G11 ، إلخ) التوافق ؛
قبل الاستبدال ، قطع إمدادات الطاقة وإطلاق ضغط النظام لتجنب العمليات الخطرة تحت الضغط ؛
بعد التثبيت ، قم بإجراء اختبار ضغط لتأكيد انتقال الإشارة الطبيعي.
