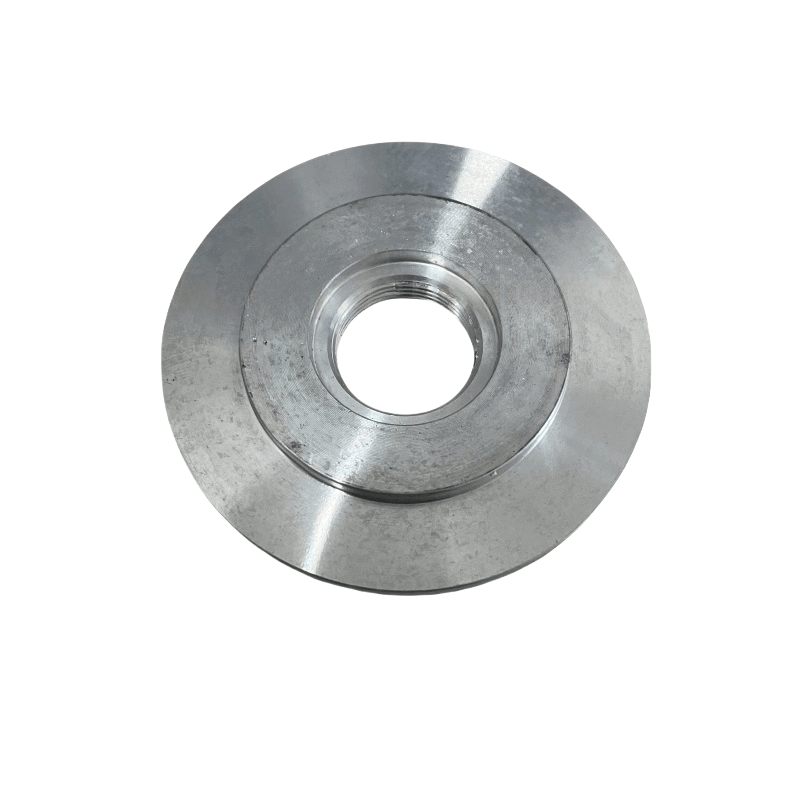

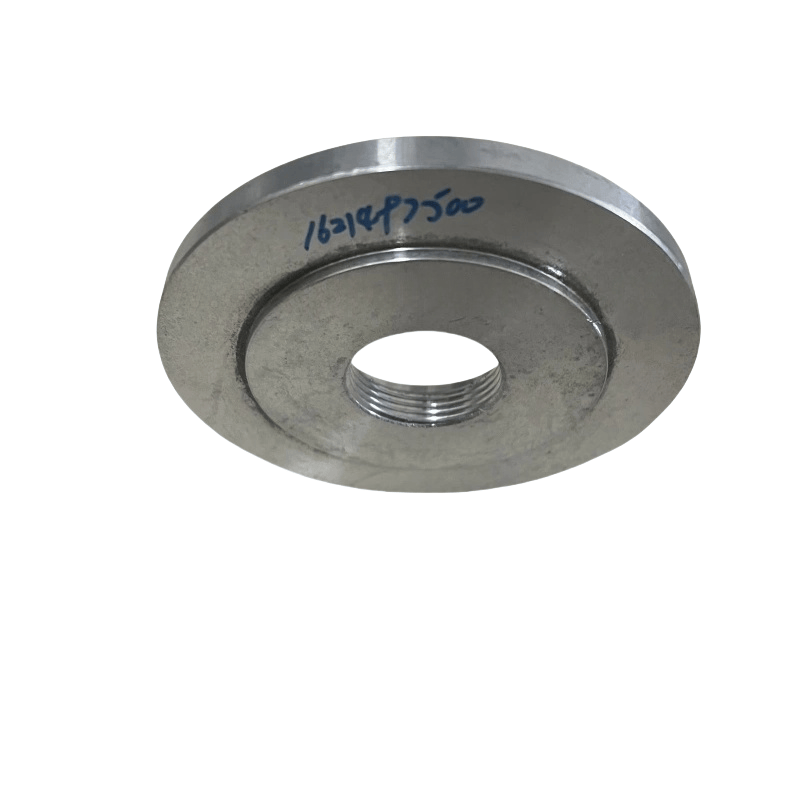

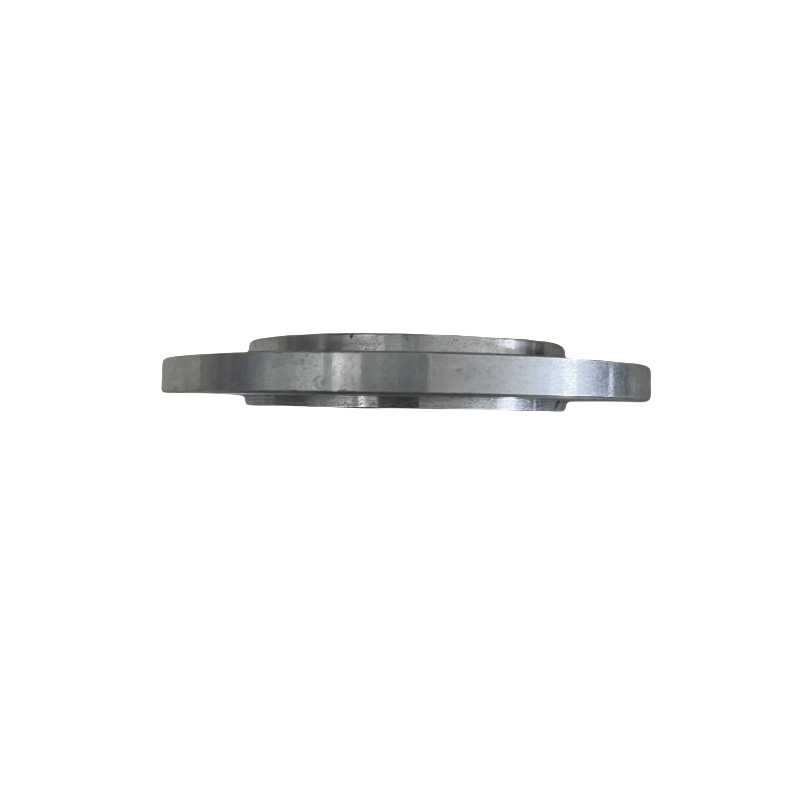

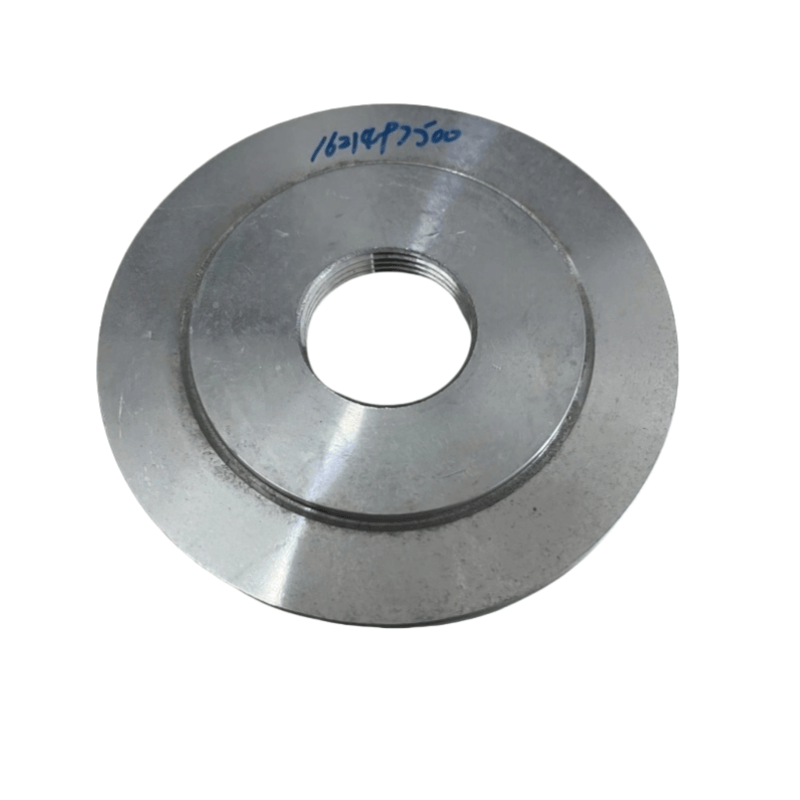

أطلس كوبكو هواء ضاغط ضغط صمام لوحة الوظائف الرئيسية
محمل الختم والضغط: يتم إغلاقه باستخدام جسم الصمام من خلال عناصر الختم (مثل الحشيات ، والحلقات O) ، مما يشكل تجويفًا مغلقًا يمكنه صمود ضغط الهواء المضغوط (عادة ما يتسق مع ضغط عمل النظام ، 0.7 ~ 1.6 ميجا باسكال) ، مما يمنع تسرب الغاز.
حماية المكونات الداخلية: يغطي ويحمي المكونات الداخلية لصمام الضغط (مثل نوى الصمامات ، والينابيع ، والحجاب الحاجز ، وما إلى ذلك) لمنع الغبار والزيت والشوائب الأخرى من الدخول والتأثير على حساسية الصمام.
التثبيت والوضع: يتم تثبيته على جسم الصمام مع البراغي للتأكد من أن المكونات الداخلية (مثل الينابيع ، نوى الصمامات) في الموضع الصحيح ، مما يضمن دقة تشغيل صمام الضغط.
مساعدة نقل الضغط: تم تصميم بعض لوحات الغطاء مع ثقوب أو قنوات استشعار الضغط ، والتي يمكن أن تنقل ضغط النظام إلى الحجاب الحاجز أو المكبس داخل الصمام ، مما يساعد في تحقيق وظائف تنظيم الضغط.
الهياكل والميزات الشائعة
التكوين الهيكلي:
الجسم الرئيسي: في الغالب مصنوع من صفائح معدنية (مثل الحديد الزهر ، سبيكة الألومنيوم ، الصلب الكربوني) من خلال الختم أو الصب ، بسمك معين (عادة 3 ~ 10 مم) لضمان قدرة الضغط.
ثقوب الاتصال: يتم توزيع ثقوب الترباس المتعددة محيطية للتثبيت مع جسم الصمام ؛ قد يكون للمركز فتحة مراقبة (مع غطاء شفاف) أو واجهة ضغط.
أخدود الختم: عادةً ما يكون لسطح المفصل بين لوحة الغطاء وجسم الصمام أخدود ختم على شكل حلقة لتركيب الحشيات أو الحلقات O.
التصنيف (من خلال نوع صمام الضغط المقابل):
لوحة غلاف الصمام التي تضعها في الضغط: مثبتة على الضغط على الصمام في منفذ فاصل غاز الزيت ، فإنه يقاوم الضغط الداخلي للفاصل للتأكد من أن النظام ينشئ ضغطًا كافيًا قبل السماح بإخراج الهواء المضغوط.
لوحة غطاء صمام التفريغ: تستخدم للتحكم في تحميل/تفريغ ضاغط الهواء ، تحتاج لوحة الغلاف إلى التعاون مع الحجاب الحاجز أو المكبس لنقل إشارات الضغط وتحقيق فتح وإغلاق الصمام.
لوحة غلاف صمام الأمان: تحمي قلب الربيع والصمام داخل صمام الأمان لضمان أن صمام السلامة يمكن أن يقفز بشكل موثوق وتخفيف الضغط عند حدوث الضغط الزائد.
المعلمات والمواد الرئيسية
المعلمات الأساسية:
الأبعاد: القطر الخارجي ، وقطر دائرة توزيع ثقب الترباس ، وحجم أخدود الختم يجب أن يكون متطابقًا تمامًا مع جسم الصمام لضمان ختم التثبيت.
قدرة الضغط على الضغط: تحتاج إلى تلبية ضغط العمل في صمام الضغط المقابل (مثل لوحة غلاف صمام الأمان تحتاج إلى تحمل أكثر من 1.1 ~ 1.2 ضعف الضغط الذي تم تصنيفه على النظام).
دقة السطح: يحتاج تسطيح وخشونة سطح المفصل إلى تلبية المعايير (عادةً ما يكون التسطيح ≤ 0.1mm/m ، Ra ≤ 3.2μm) ، وتجنب التسرب بسبب ضعف الالتصاق.
المواد المشتركة:
الحديد الزهر (HT250): التكلفة المنخفضة ، صلابة جيدة ، مناسبة للضغط المنخفض (≤1mpa) ، البيئات غير التآمرية.
سبيكة الألومنيوم (ADC12): الوزن الخفيف ، المقاوم للتآكل ، وغالبًا ما يستخدم في صمامات ضغط الهواء المتوسطة الحجم.
الصلب الكربوني (Q235 أو 45# الصلب): قوة عالية ، مناسبة لصمامات الضغط عالية الضغط (> 1MPa) ، بعضها يحتاج إلى جلفنة أو رسم للوقاية من الصدأ.
