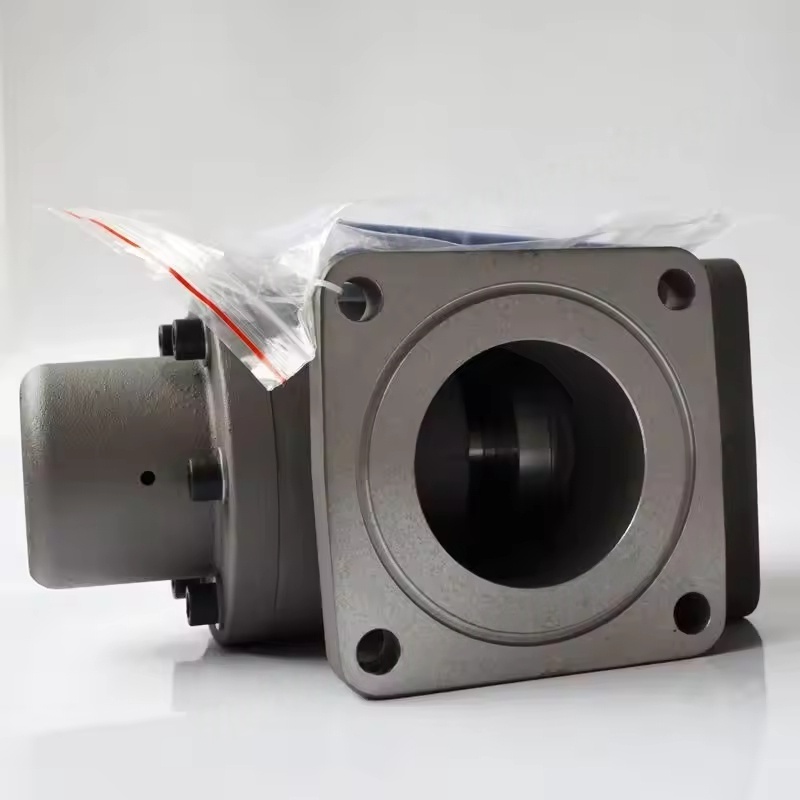

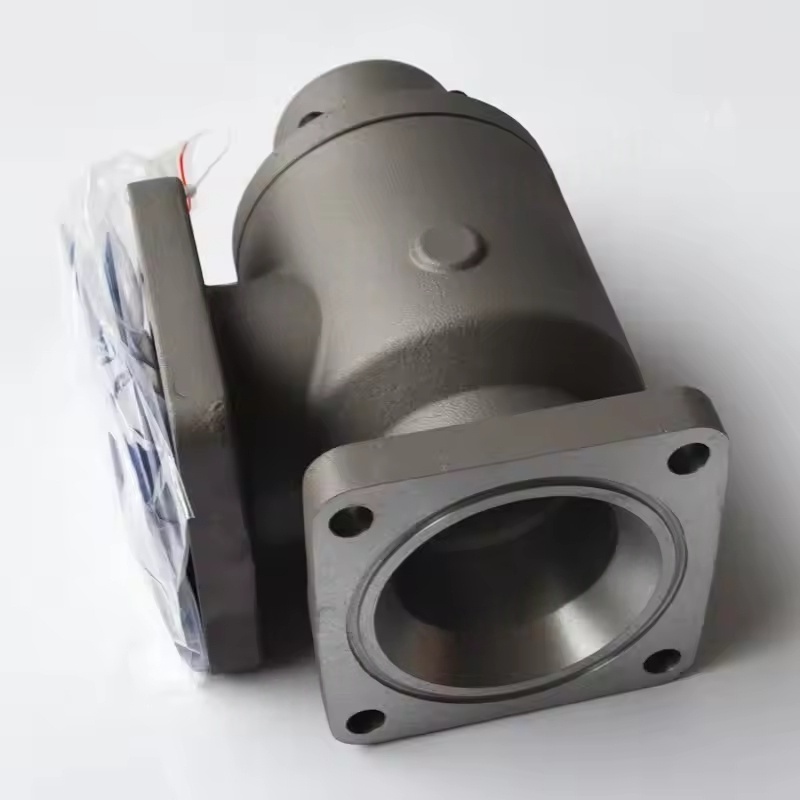

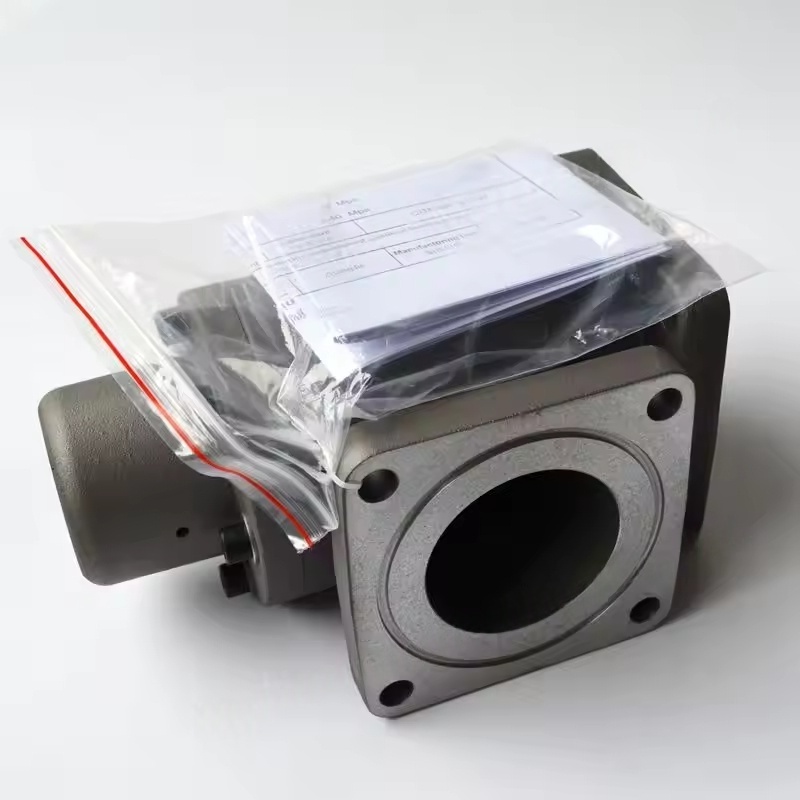

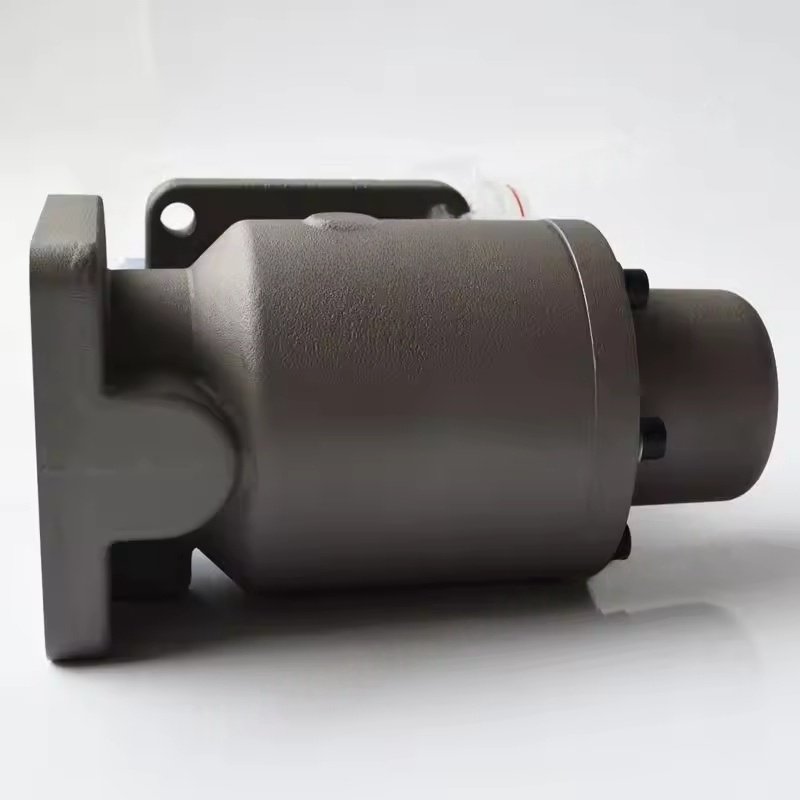

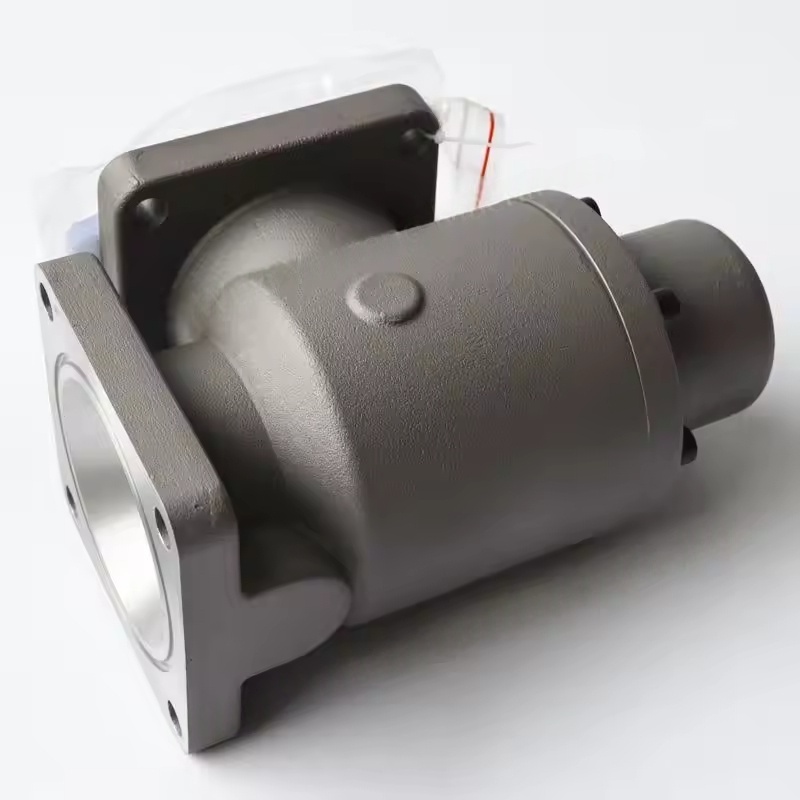

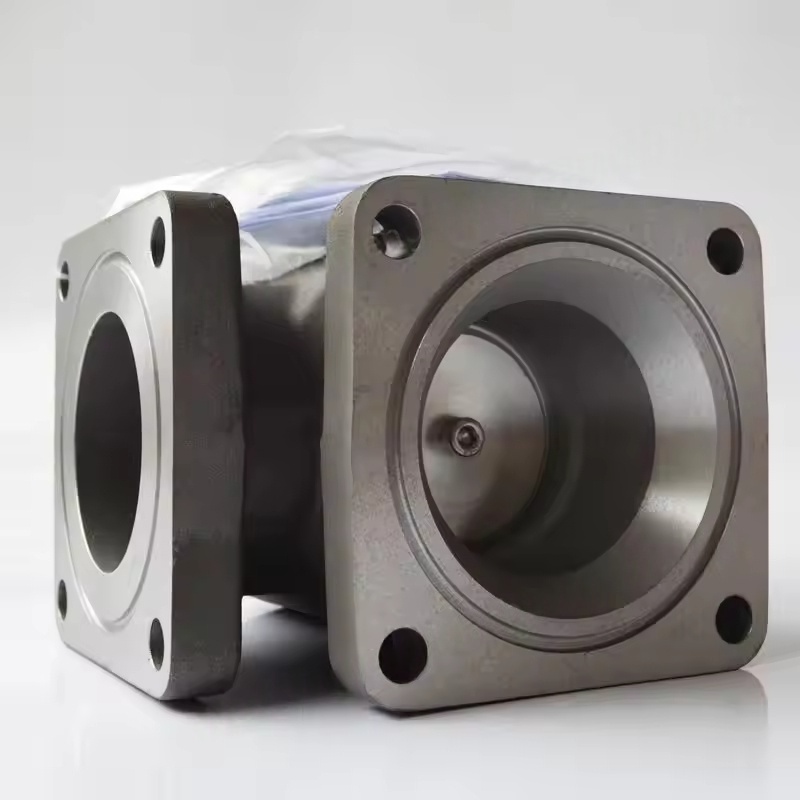

هيكل ومبدأ العمل لتجميع صمام الضغط الدنيا لضاغط برغي Copco Atlas
تكوين المكون: عادة ما يشمل جسم الصمام ، قلب الصمام (نوع المكبس أو نوع الحجاب الحاجز) ، ربيع ، عناصر الختم ، واجهة مقياس الضغط ، وصمام الالتفاف والمكونات الإضافية الأخرى.
آلية العمل: بعد بدء تشغيل الضاغط ، عندما يصل ضغط النظام إلى القيمة المحددة (عمومًا 4-5 شريط) ، يتغلب جوهر الصمام على قوة الربيع ويفتح ، مما يسمح للهواء المضغوط بدخول نظام المصب ؛ عندما يتوقف الضاغط أو يكون الضغط أقل من القيمة المحددة ، يتم إغلاق قلب الصمام تحت عمل قوة الربيع ، مما يمنع تدفق الغاز من التدفق ، مع الحفاظ على الضغط في فاصل الزيت لضمان تدوير زيت التشحيم بسلاسة (يتم دفعه إلى الوحدة الرئيسية بفارق الضغط). الوظيفة الأساسية
حدد الحد الأدنى من الضغط: تأكد من وجود ضغط كافٍ دائمًا في فاصل الزيت للسماح لزيت التشحيم بدخول نظام التشحيم من خلال اختلاف الضغط ، وتجنب المضيف من طحن جاف بسبب نقص الزيت.
ضمان فصل غاز الزيت: يعد ضغط النظام المناسب شرطًا أساسيًا للتشغيل الفعال لفاصل الزيت ، مما يضمن أن يكون ضباب الزيت مكثفًا وفصله بالكامل.
منع التدفق الخلفي: عند إغلاق الماكينة ، قم بحظر الهواء المضغوط من خط أنابيب المصب من التدفق إلى المضيف لتجنب تأثر العكس الدوار أو المكونات الداخلية.
حماية التفريغ: تدمج بعض النماذج وظائف التفريغ ، مع الحفاظ على ضغط النظام المنخفض أثناء التفريغ لتقليل استهلاك الطاقة.
خصائص التكيف والمعلمات
إعداد الضغط: يختلف ضغط المجموعة قليلاً لنماذج مختلفة. تحتوي آلات المسمار الشائعة عادة على 4-5 بار ، في حين أن نماذج الضغط العالي (مثل سلسلة ZT) قد تكون أعلى (6-8 بار). يجب إحالة القيم المحددة إلى دليل المعدات.
مطابقة التدفق: صمم القطر بناءً على حجم العادم للضاغط لضمان فقدان الضغط الصغير عند الحمل الكامل (عادةً ≤ 0.2 بار). أحجام الواجهة الشائعة هي DN25-DN100 (اتصال شفة أو ملولب).
اختيار المواد: يتكون جسم الصمام في الغالب من الحديد الزهر أو الصلب المصبوب ، ويستخدم قلب الصمام المعدن المقاوم للارتداء ، وعنصر الختم هو مطاط مقاوم للزيوت (NBR) أو PTFE ، وهو مناسب للهواء المضغوط الذي يحتوي على بيئة الزيت ودرجة حرارة عمل 80-120 ℃.
الأخطاء الشائعة والصيانة
مشاكل نموذجية:
صمامات صمام عالقة: بسبب تلوث النفط أو الشوائب ، لا يمكن فتح الصمام أو إغلاقه بشكل طبيعي ، مما يؤدي إلى ضغط غير طبيعي (مرتفع جدًا أو غير قادر على الارتفاع) وتقليل حجم العادم.
فشل الختم: يؤدي الشيخوخة وارتداء عنصر الختم إلى تسرب ، مع انخفاض ضغط النظام بسرعة كبيرة بعد الإغلاق.
التعب في الربيع: يؤدي انخفاض المرونة إلى انخفاض ضغط المحدد ، مما يؤثر على تأثيرات التشحيم والفصل.
نقاط الصيانة:
بانتظام (المقترح كل 8000 إلى 16000 ساعة) تفكيك وتنظيف ، وإزالة تلوث الزيت ورواسب الكربون ، وتحقق من حالة عنصر الصمام وختم.
استبدل عناصر الختم القديمة والينابيع البالية لضمان عمل الصمام بمرونة.
عند التثبيت ، انتبه إلى الاتجاه (يجب أن يكون اتجاه التدفق المتوسط متسقًا مع وضع علامة جسم الصمام) ، ويجب أن يكون سطح الختم نظيفًا ومسطحًا.
