مواد وخصائص أنابيب المياه والزيت من ضواغط الهواء Copco Atlas:
أنابيب مياه التبريد:
في الغالب استخدام أنابيب النحاس ، والأنابيب الفولاذية السلس أو أنابيب PVC من فئة الطعام. تستخدم بعض الوحدات واسعة النطاق أنابيب الفولاذ المقاوم للصدأ (304 مادة). لديهم مقاومة للتآكل (مناسبة لجودة مياه التبريد) والتوصيل الحراري الجيد.
تتطابق مقاومة الضغط مع ضغط نظام التبريد (عادةً 1-3 بار). تم تصميم سمك الجدار وفقًا لقطر الأنبوب والضغط لمنع التمزق بسبب تقلبات ضغط الماء.
أنابيب النفط:

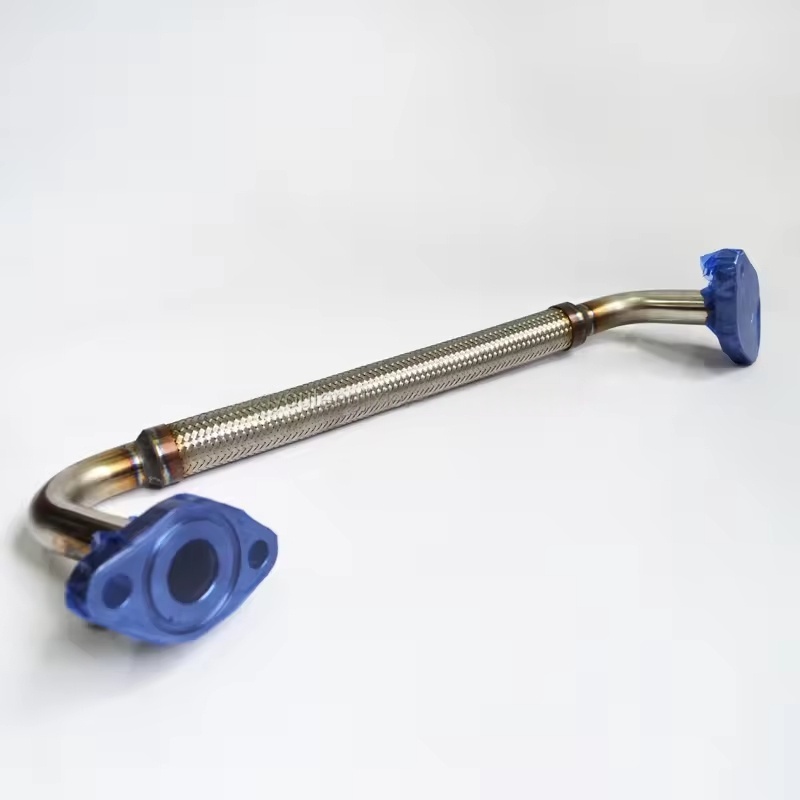

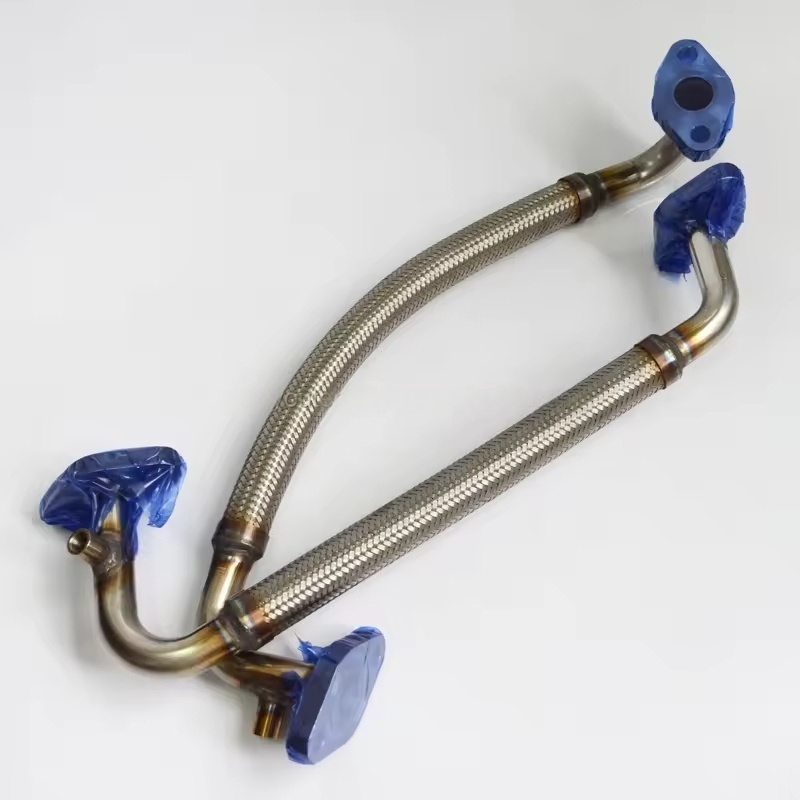

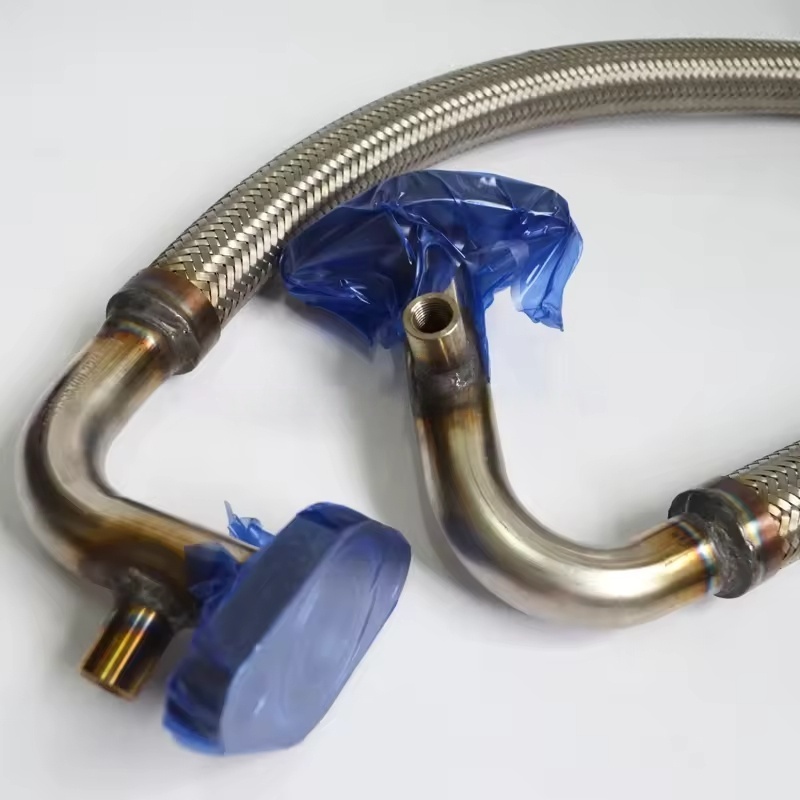

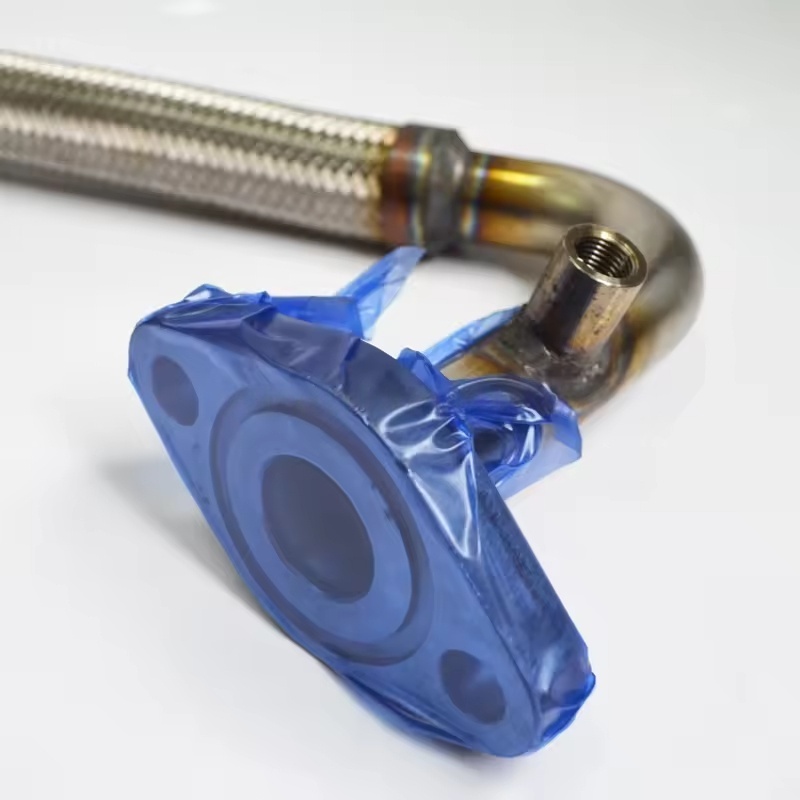

استخدم بشكل أساسي أنابيب فولاذية سلسة (الصلب الكربوني أو الفولاذ المقاوم للصدأ) ، أو أنابيب مطاطية عالية الضغط (مع تعزيز الطبقة المنسوجة) أو أنابيب النايلون. إنهم بحاجة إلى تحمل الانغماس على المدى الطويل في زيت التشحيم ودرجة حرارة معينة (80-120 ℃).
تلبي مقاومة الضغط لخط أنابيب زيت التشحيم متطلبات الضغط (عادةً 2-10 شريط ، خاصة بالنماذج والمواقع المختلفة). تحتاج أنابيب المطاط إلى مقاومة للزيت (عادةً ما تكون مادة NBR أو FKM كطبقة داخلية).
المواصفات والتوافق

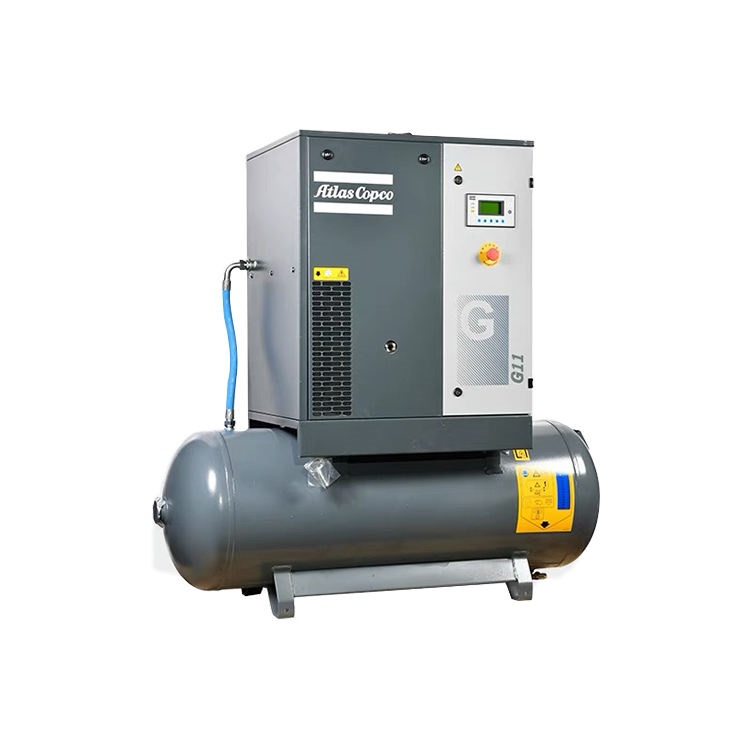

قطر الأنابيب: مصمم وفقًا لمتطلبات التدفق. عادةً ما يكون قطر أنابيب مياه التبريد DN10-DN50 (مثل φ12mm ، φ16mm ، φ25mm ، وما إلى ذلك) ، في حين أن قطر أنابيب الزيت أصغر (مثل φ6mm ، φ8mm ، φ10mm ، إلخ). يتم تحديد الحجم المحدد من خلال النموذج (مثل سلسلة GA ، وسلسلة G ، و ZT Series) والموقع (مثل مدخل الزيت للوحدة الرئيسية ، ومدخل وملء مبرد الزيت).
طريقة الاتصال: عادةً ما يتم استخدامها اتصالات ملولبة (مؤشرات ترابط NPT أو G) ، توصيلات الحافة (لأقطار الأنابيب الكبيرة) ، أو الموصلات السريعة (لأنابيب المطاط/أنابيب النايلون). يتم إصلاح بعض طرق الأنابيب بواسطة مشابك الأنابيب لتقليل تخفيف الواجهة الناجم عن الاهتزاز.
مواقع التطبيق:
أنابيب مياه التبريد: تم توزيعها بشكل رئيسي في مبردات المياه (مدخل ومنفذ) ، ومضخات المياه ، وصمامات التحكم في درجة الحرارة ، وأنابيب توصيل أبراج التبريد ، وما إلى ذلك ، المسؤولة عن نقل وسيط التبريد إلى المكونات التي تتطلب تبديد الحرارة (مثل فواصل الزيت ، وأجسام الأسطوانات ، إلخ).
أنابيب الزيت: متصلة بين خزان الزيت ، ومرشح الزيت ، وبرودة الزيت ، ومدخل الزيت في الوحدة الرئيسية ، وصمام تنظيم ضغط الزيت ، وما إلى ذلك ، مما يشكل مسار تدوير الزيت.
احتياطات الصيانة والاستبدال:
التفتيش المنتظم: تحقق بانتظام من التآكل والارتداء والتسرب (خاصة في أجزاء الواجهة). تحتاج أنابيب المطاط إلى التحقق من الشيخوخة والتكسير والانتفاخ. استبدل أي مشاكل موجودة في الوقت المناسب.
متطلبات الاستبدال:
عند الاستبدال ، استخدم أنابيب من نفس المواصفات مثل الأصل (قطر الأنابيب ، المادة ، مستوى مقاومة الضغط) لضمان مطابقة التدفق والضغط.
بعد قطع الأنابيب المعدنية ، قم بتنظيف البورس لتجنب الشوائب التي تدخل النظام ؛ يجب تثبيت مفاصل أنبوب المطاط بحزم لمنع الانفصال.
يجب أن يتجنب تخطيط الأنابيب الانحناء المفرط أو الإجهاد ، ويجب أن يكون تباعد مشابك الأنابيب معقولة لتقليل الاهتزاز والارتداء.
مزايا أجزاء المصنع الأصلية: دقة الحجم ، والأداء المادي لأنابيب مياه المصنع الأصلية والزيت متطابقة بالكامل مع تصميم الوحدة ، وخاصة في المناطق ذات الضغط العالي ودرجات الحرارة العالية ، مما يضمن الموثوقية التشغيلية طويلة الأجل وتقليل مخاطر التسرب.
