الهيكل الأساسي ومبدأ العمل لفواصل زيت أطلس COPCO التركيب الهيكلي
عادة ما يتكون من مساكن فاصل ، وعنصر مرشح فصل غاز الزيت (المكون الأساسي) ، وأنبوب إرجاع الزيت ، ومؤشر الضغط التفاضلي ، وما إلى ذلك.

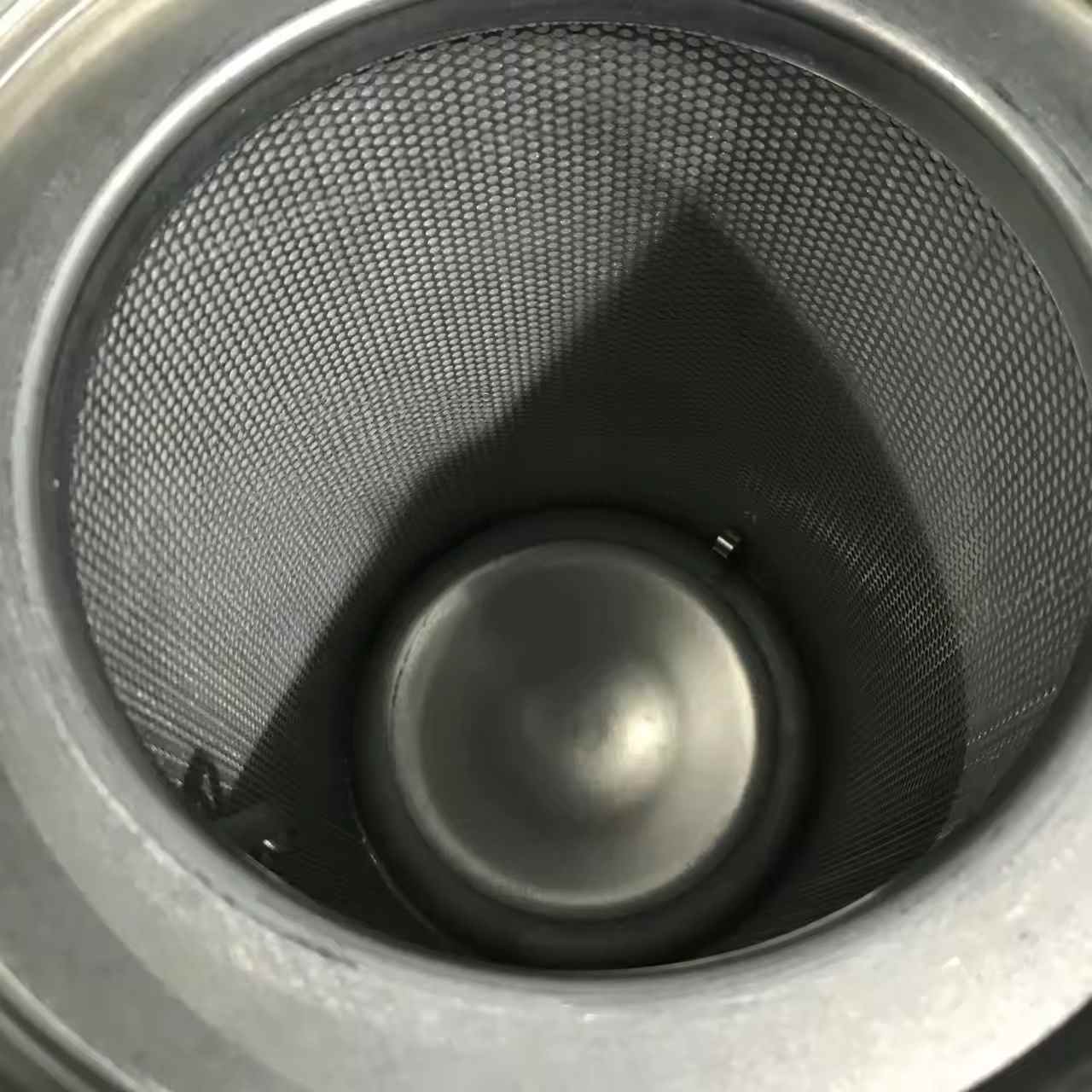

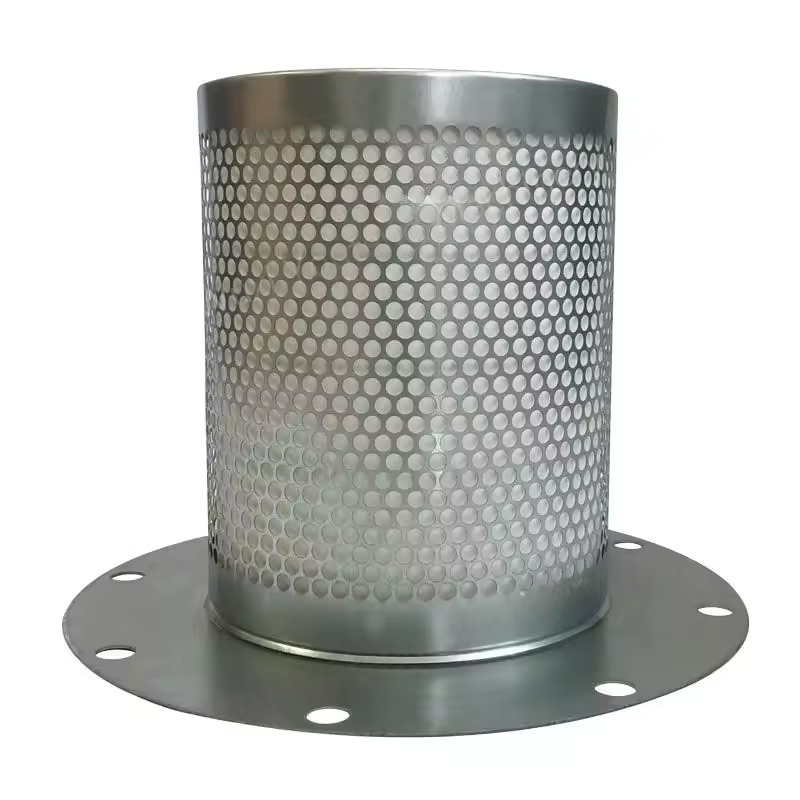

عنصر مرشح فصل غاز الزيت: إنه في الغالب مصنوع من ألياف زجاجية عالية الدقة أو مواد مركبة ، ويفصل ضباب الزيت من خلال الاعتراض والانتشار والتجميع.
أطلس كوبكو فاصل زيت الإسكان: يقاوم ضغط النظام ويوفر مساحة لعملية الفصل. تحتوي بعض النماذج على نوافذ مراقبة أو صمامات تصريف الزيت.
عملية الفصل
بعد دخول خليط غاز الزيت المضغوط إلى الفاصل ، يخضع أولاً لانفصال طرد مركزي أولي (تستقر قطرات الزيت الكبيرة بسبب الجاذبية وقوة الطرد المركزي) ، ثم يمر عبر الترشيح الدقيق لعنصر المرشح (اعتراض جزيئات ضباب الزيت الصغيرة). يتدفق الهواء النظيف من مركز عنصر المرشح ، ويعود زيت التشحيم المنفصل إلى الوحدة الرئيسية للضاغط أو خزان الزيت.
معلمات الأداء الرئيسية
كفاءة فصل زيت أطلس أطلس: يمكن لفواصل زيت المصنع الأصلية عادة التحكم في محتوى الزيت في الهواء المضغوط في 1-3 جزء في المليون ، وتلبية احتياجات معظم تطبيقات الغاز الصناعية (مثل المعدات الهوائية وغاز الأدوات وما إلى ذلك).
قدرة معالجة Atlas Copco Oil Separator: يطابق حجم العادم لضاغط الهواء لضمان فصل فعال بمعدل التدفق المصمم.
حياة الخدمة: تتأثر بظروف العمل ، وجودة الزيت ، وحالة مرشح الهواء ، وما إلى ذلك ، يوصى عمومًا بأن تكون دورة الاستبدال تتراوح بين 4000 و 8000 ساعة (على وجه التحديد حسب دليل المعدات).
الأخطاء والآثار الشائعة
انخفاض كفاءة الفصل
يؤدي التراجع أو الضرر إلى أن يكون للهواء المضغوط محتوى زيتًا مفرطًا ، وتلوث المعدات المصب (مثل المجففات ، والأدوات الهوائية) ، وحتى التأثير على جودة المنتج.
التدفق الخلفي لأنبوب إرجاع الزيت أو فشل الصمام في اتجاه واحد ، مما يمنع الزيت المنفصل من التدفق الخلفي ، يؤدي إلى نفايات الزيت أو الزيت غير الكافي في الوحدة الرئيسية.
الضغط التفاضلي المفرط
يؤدي انسداد المرشح إلى زيادة في اختلاف الضغط قبل وبعد الفاصل ، مما يزيد من استهلاك الطاقة (لكل زيادة 0.1 بار ، ويزيد استهلاك الطاقة بنسبة 1 ٪ تقريبًا) ، وفي الحالات الشديدة ، قد يؤدي إلى إغلاق الحماية.
نقاط الصيانة
استبدال عنصر التصفية بانتظام
استبدل وفقًا للدورة اليدوية أو استبداله عندما يوضح مؤشر الضغط التفاضلي اختلافًا في الضغط يتجاوز قيمة المحددة (عادة 0.8-1.0 شريط) على الفور.
عند الاستبدال ، قم بتنظيف الجزء الداخلي من غلاف الفاصل ، تحقق مما إذا كان أنبوب إرجاع الزيت غير معمد ، والتأكد من أن عنصر المرشح الجديد مغلق جيدًا (لتجنب تجاوز غاز الزيت غير المرشح).
التفتيش اليومي
لاحظ ما إذا كان هناك زيت على خطوط الأنابيب المصب لتحديد ما إذا كان تأثير الفصل طبيعيًا.
تحقق من حالة مؤشر الضغط التفاضلي ، وتسجيل اتجاه تغيير اختلاف الضغط ، والتنبؤ بعنصر الترشيح مسبقًا.
تأكد من أن الصمام أحادي الاتجاه لأنبوب إرجاع الزيت يعمل بشكل صحيح لمنع التدفق العكسي لزيت التشحيم أثناء الإغلاق.
الصيانة ذات الصلة
حافظ على نظافة فلتر الهواء لتقليل الشوائب التي تدخل النظام وتجنب تسريع تلوث فاصل الزيت.
استخدم زيت الضاغط المخصص لـ Atlas Copco لمنع تدهور الزيت وتشكيل الحمأة التي تمنع عنصر المرشح.
