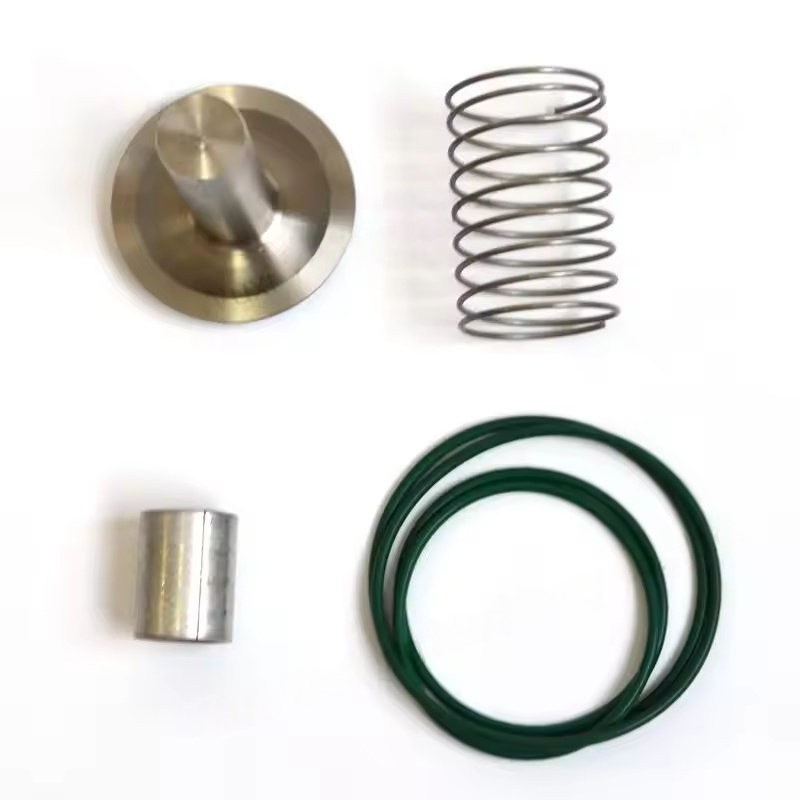

1. المكونات الرئيسية لأطلس Copco Check Valve Valve Body
عادة ما يكون مصنوعًا من الحديد الزهر أو الفولاذ المصبوب أو الفولاذ المقاوم للصدأ ، ويكون بمثابة الجسم الرئيسي لممر السوائل ، وتوصيل منفذ العادم للضاغط بخط الأنابيب المصب (مثل خزان التخزين) ، ويحتاج إلى مواجهة ضغط الهواء المضغوط العالي (عمومًا 0.7-1.3 ميجا باسكال).
جوهر الصمام (قرص الصمام)
تشمل النماذج الشائعة نوع القرص ، نوع المكبس أو النوع الكروي. المواد هي في الغالب معادن مقاومة للارتداء (مثل النحاس والنحاس المصنوع من الفولاذ المقاوم للصدأ) أو البلاستيك الهندسي. إنه على اتصال وثيق بمقعد الصمام لتحقيق الختم ومنع التدفق العكسي للغاز.
مقعد الصمام
يقع داخل جسم الصمام ويتلامس جوهر الصمام لتشكيل سطح ختم. عادة ، يتم استخدام مواد ذات صلابة أعلى (مثل البرونز ، الفولاذ المقاوم للصدأ). قد تتضمن بعض التصميمات حلقات ختم المطاط لتعزيز أداء الختم. ربيع
توفير قوة التحميل المسبق للحفاظ على صمام قلب مغلق. عندما يكون ضغط العادم للضاغط أكبر من مجموع قوة الربيع وضغط الخلفية المصب ، يتم فتح قلب الصمام ، ويمر الهواء المضغوط ؛ عندما يتوقف الضاغط ، يدفع الزنبرك صمام الصمام إلى الموضع الأصلي ، ويقطع مسار تدفق العودة.
المكونات المساعدة
قم بتضمين الأكمام التوجيهية (لضمان حركة ناعمة للباس الصمام) ، وحلقات الختم (لمنع التسرب عند الاتصال بين جسم الصمام وخط الأنابيب) ، والبراغي والجوز (لتثبيت المكون) ، إلخ.

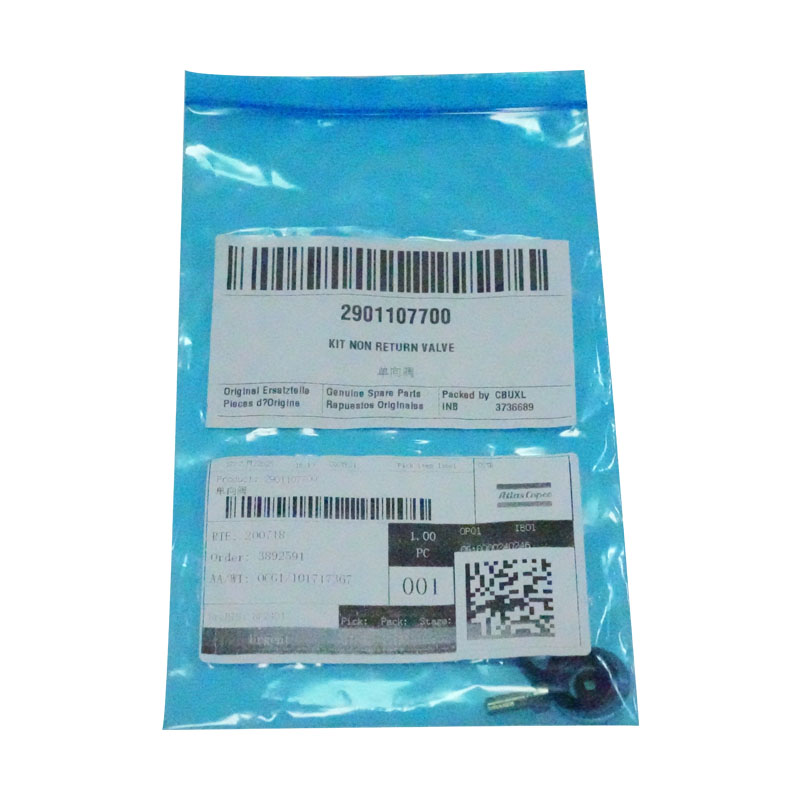

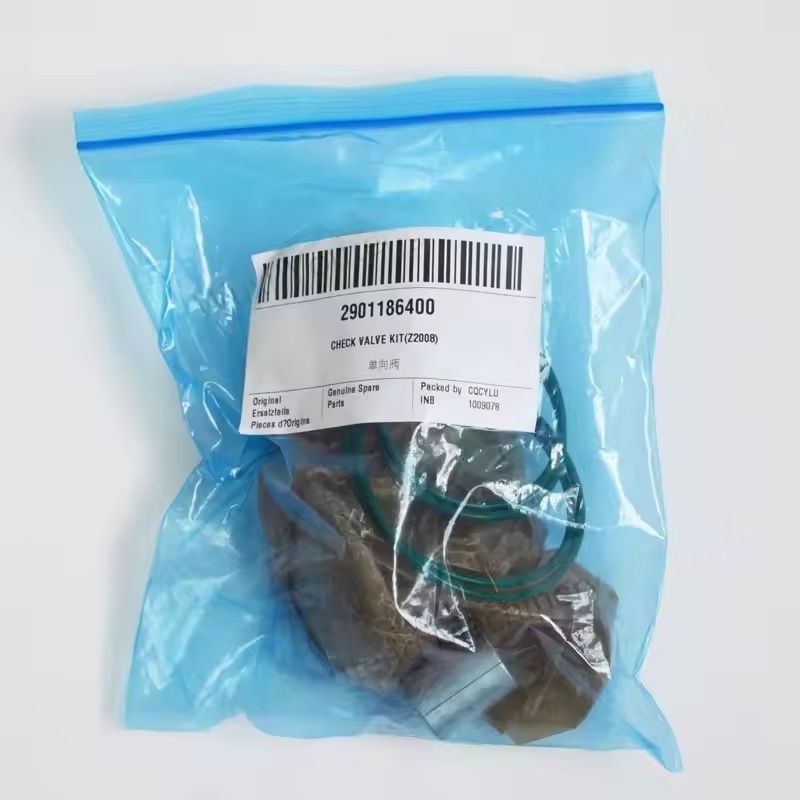

الثاني. مبدأ العمل في أطلس COPCO Check Valve Kit
عند تشغيل الضاغط: يتغلب الهواء عالي الضغط الذي تم تفريغه بواسطة الضاغط على قوة الزنبرك والضغط المصب ، ويدفع صمام الصمام بعيدًا عن مقعد الصمام ، ويمر تدفق الهواء عبر صمام الفحص ويدخل خزان الهواء أو النظام اللاحق.
عندما يتوقف الضاغط أو يتم تفريغه: ينخفض ضغط العادم ، وتدفع قوة الربيع إلى قلب الصمام ، مما يمنع تدفق العودة للهواء المضغوط في خزان الهواء إلى الضاغط ، وتجنب الدوران العكسي ، وتشحيم الزيت المتساقط في مسار الهواء ، ومشاكل أخرى.
ثالثا. المتطلبات الفنية الرئيسية لأطلس COPCO Check Valve Kit
الختم: يجب أن يكون الملاءمة بين قلب الصمام ومقعد الصمام دقيقًا لضمان عدم وجود تسرب في الاتجاه المعاكس. خلاف ذلك ، فإنه سيؤدي إلى انخفاض في ضغط النظام وزيادة استهلاك الطاقة.
سرعة الاستجابة: تحتاج إلى فتح/إغلاق بسرعة لتقليل فقدان الضغط ، خاصة عندما يبدأ الضاغط بشكل متكرر ويتوقف ، يحتاج إلى العمل بشكل موثوق.
الصلابة ضد التآكل: يحتاج صمام الصمام ومقعد الصمامات والمكونات الأخرى إلى تحمل التآكل طويل الأجل للهواء المضغوط الذي قد يحتوي على كميات ضئيلة من ضباب الزيت والشوائب.
مقاومة الضغط: يحتاج جسم الصمام إلى تحمل 1.5-2 أضعاف ضغط العادم الأقصى للضاغط لمنع التكسير.
