مكونات اقتران Atlas Copco Air ضواغط الهواء ، I. الأنواع والميزات الشائعة
اقتران مرن

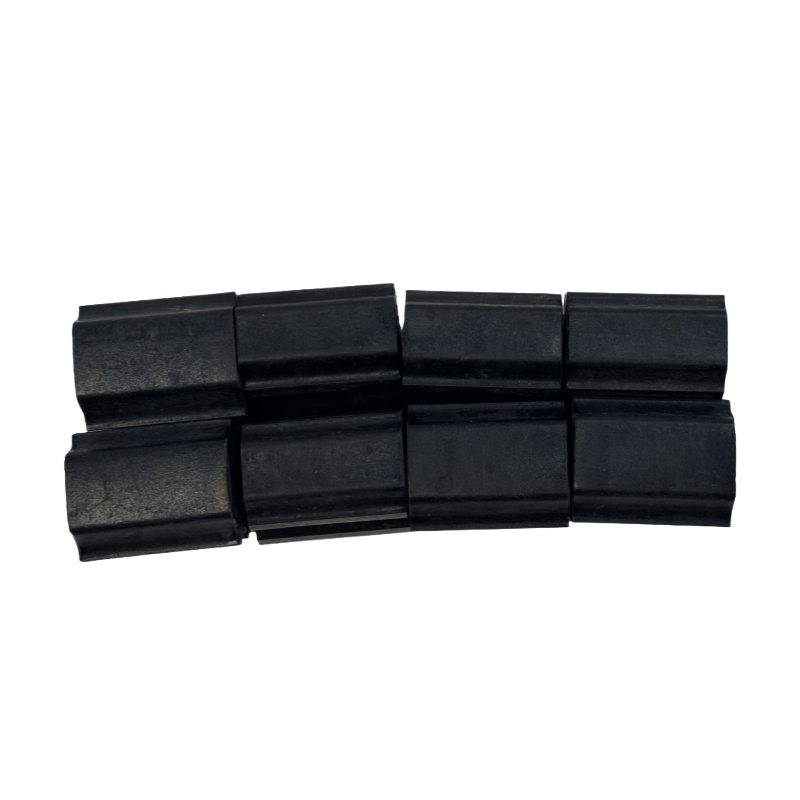

الهيكل: يتكون من اثنين من أدوات التوصيل نصف (متصلة بعمود المحرك ورمح الماكينة الرئيسية على التوالي) وعنصر مرن (مثل وسادة المطاط أو كتلة البولي يوريثان) في الوسط.
الميزات: لديها بعض قدرات التخزين المؤقت والامتصاص الصدمات ، ويمكن أن تعوض الانحرافات المحورية والشعاعية والزاوية الطفيفة ، وهي مناسبة لضاغطات المسمار الصغيرة والمتوسطة الحجم المحقونة (مثل سلسلة GA 11-75KW).
المزايا: التثبيت والصيانة البسيطة ، التكلفة المنخفضة ، ويمكن أن تقلل من تأثير الاهتزاز على المحرك والآلة الرئيسية.
اقتران الحجاب الحاجز
الهيكل: ينتقل عزم الدوران عن طريق الحجاب الحاجز المعدني (عادة الفولاذ المقاوم للصدأ) ، دون مشكلة ارتداء العناصر المرنة.
الميزات: الدقة العالية ، صلابة عالية ، مع نطاق انحراف أصغر مسموح به ، ولكن كفاءة انتقال عالية (ما يقرب من 100 ٪) ، مقاومة لدرجات الحرارة العالية وتلوث الزيت ، مناسبة لنماذج كبيرة أو عالية الضغط (مثل GA 90KW وفوق السلسلة ، سلسلة الضغط المنخفض ZR).
المزايا: عمر الخدمة الطويل ، لا يوجد بديل متكرر لأجزاء التآكل ، مناسب لسيناريوهات تشغيل التحميل العالي المستمر.
الاقتران الهيدروليكي
الهيكل: يتم نقل الطاقة من خلال سائل (عادة الزيت) ، بما في ذلك عجلة المضخة والتوربين وعجلة التوجيه ، إلخ.
الميزات: يمكن أن تحقق بدء تشغيل مرنة ، وتقليل تيار البداية للمحرك ، والحماية تلقائيًا في حالة الحمل الزائد ، ومناسبة لبعض النماذج الخاصة التي تتطلب تقلبات بدء التشغيل أو التحميل المتكررة.
المزايا: يحمي المحرك والآلة الرئيسية من أحمال الصدمة ، يطيل عمر المعدات.
الثاني. وظائف أساسية
نقل الطاقة: يستقر نقل الطاقة الدورانية للمحرك إلى الجهاز الرئيسي ، مما يضمن التشغيل العادي لدوار الماكينة الرئيسية.
تعويض الانحراف: يقلل من أخطاء الاختلال المحوري والشعاعي والزاوي الخفيف أثناء التثبيت ، ويقلل من الإجهاد الإضافي الناجم عن اختلال.
التخزين المؤقت وامتصاص الصدمات: يمتص الاهتزاز والصدمة أثناء التشغيل ، ويقلل من الضوضاء ، ويحمي المكونات الرئيسية مثل المحرك ومحامل الماكينة الرئيسية.
حماية الحمل الزائد: بعض الأنواع (مثل أدوات التوصيل الهيدروليكية ، والقران مع دبابيس القص) سوف تفصل أو تنزلق في حالة الحمل الزائد ، أو منع المحرك أو الجهاز الرئيسي من التالف بسبب التحميل الزائد.
ثالثا. الصيانة وتشخيص الأعطال
التفتيش اليومي
لاحظ بانتظام ما إذا كان الاقتران لديه اهتزاز غير طبيعي أو ضوضاء أو تسرب للزيت (للقرار الهيدروليكي).
تحقق مما إذا كانت العناصر المرنة (مثل وسادات المطاط) هي شيخوخة أو متصدع أو ارتداء ، وما إذا كانت المكونات المعدنية تحتوي على تشققات أو تشوهات.
تأكد من أن غطاء الحماية اقتران سليمة لمنع التعرض للأجزاء الدوارة والتسبب في حوادث السلامة.
معايرة المحاذاة
بعد تثبيت أو استبدال مكونات الاقتران ، يجب إجراء معايرة المحاذاة الدقيقة (المقترحة لاستخدام أداة محاذاة الليزر) ؛ خلاف ذلك ، فإنه سيؤدي إلى ارتداء مبكر للاقتران ، أو تسخين المحامل أو الضوضاء غير الطبيعية من الجهاز الرئيسي.
بعد الركض لفترة من الزمن (مثل كل 6 أشهر) ، أعد فحص المحاذاة لمنع الانحرافات الناجمة عن تسوية الأساس أو البراغي الفضفاضة.
الأخطاء الشائعة والتعامل
الاهتزاز / الضوضاء غير الطبيعية: في الغالب بسبب اختلال محوري أو شعاعي أو زاوي المفرط للمحاذاة أو تلف العناصر المرنة ، يتطلب إعادة المعايرة أو استبدال العناصر.
فشل انتقال الطاقة: قد يكون بسبب كسر الحجاب الحاجز أو انفصال كتلة مرنة أو كسر دبوس القص ، ويتطلب إيقاف الجهاز لفحص واستبدال المكونات المقابلة ، وكذلك التحقيق في سبب التحميل الزائد.
ارتفاع درجة الحرارة: عادةً ما تتطلب معايرة محاذاة أو تجديد / استبدال سائل العمل.
اختيار مكون اقتران
تحتاج مواصفات مكونات الاقتران (مثل قطر الثقب ، درجة عزم الدوران) إلى مطابقة قطر العمود وقوة المحرك والآلة الرئيسية. يوصى باستخدام ملحقات Atlas Copco الأصلية لضمان دقة الأبعاد وموثوقية المواد ، وتجنب تلف المعدات الناجم عن الملحقات الأدنى.
