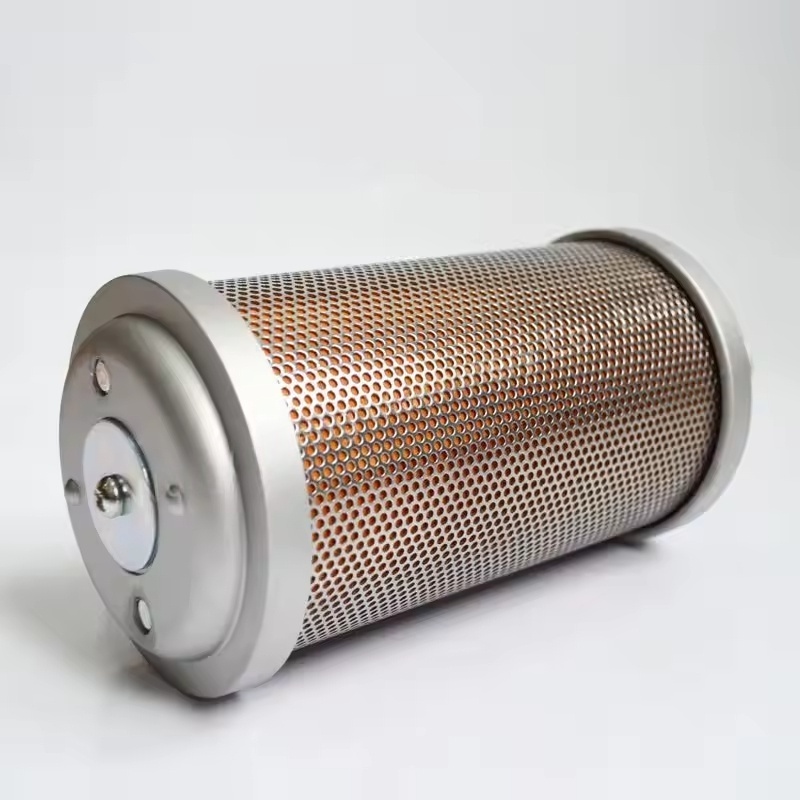

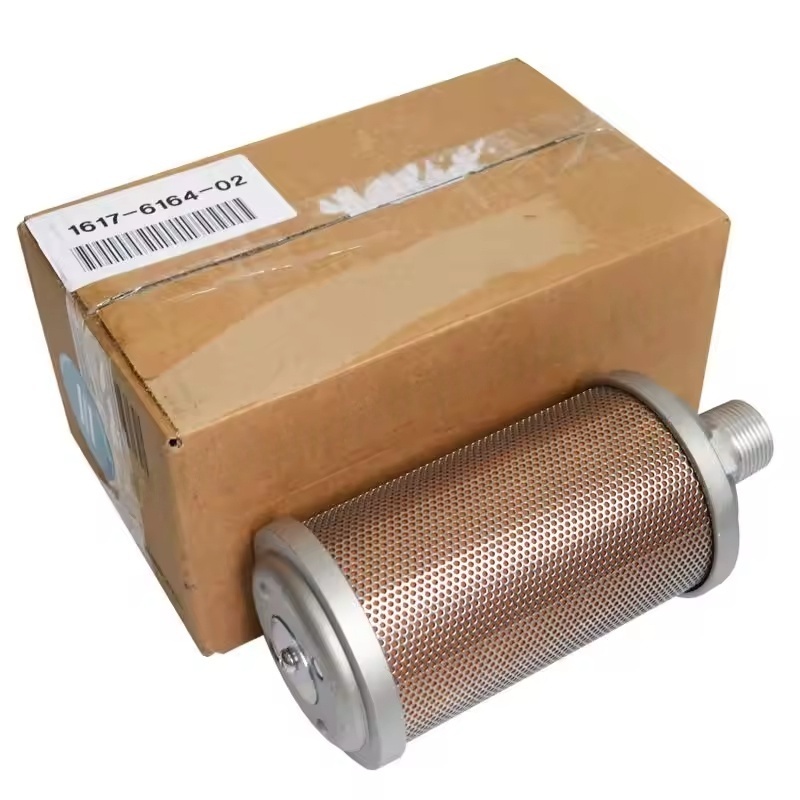

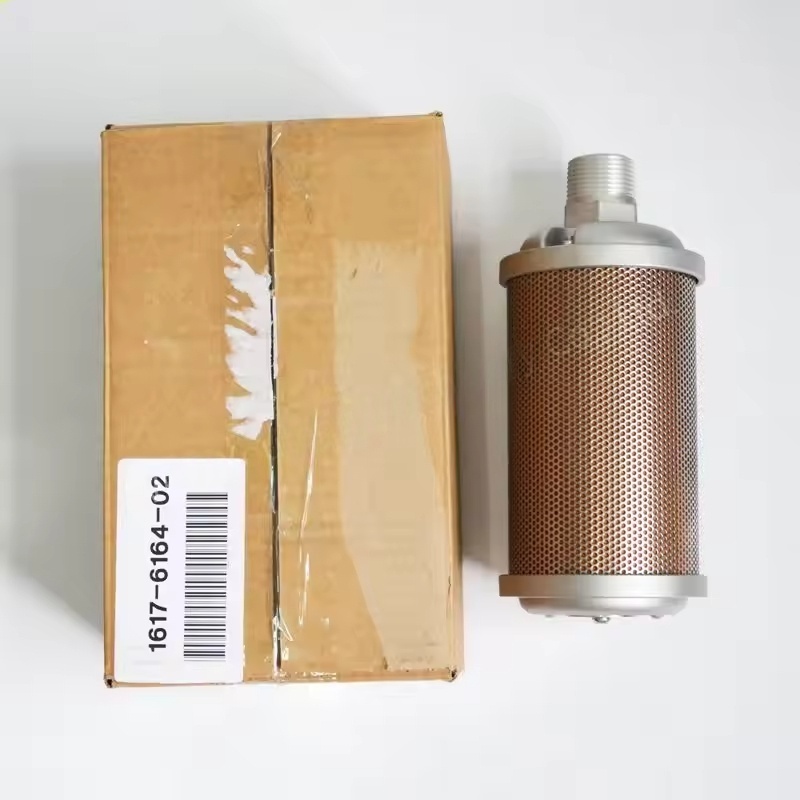

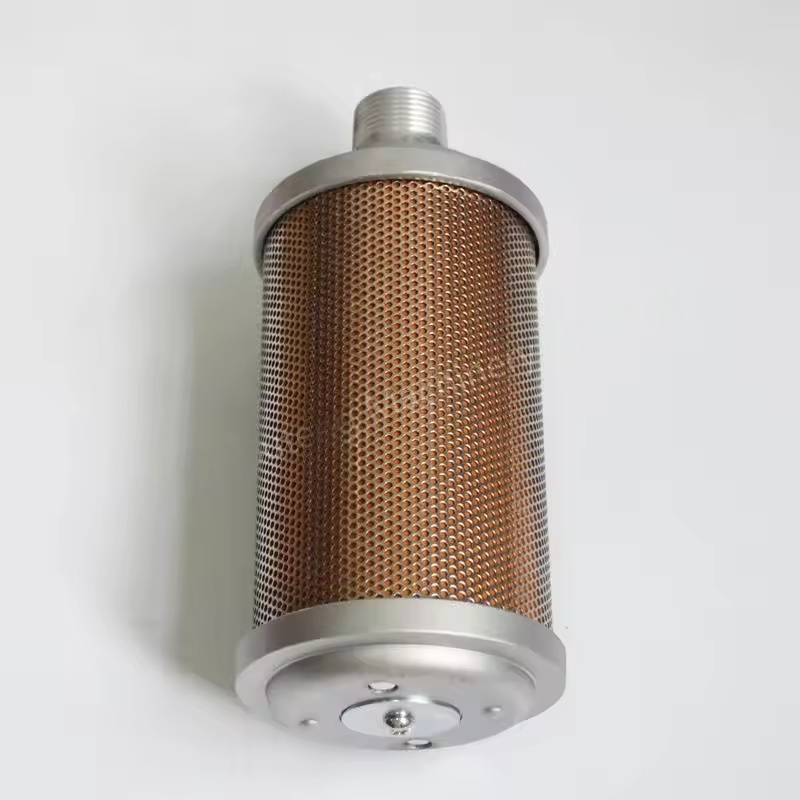

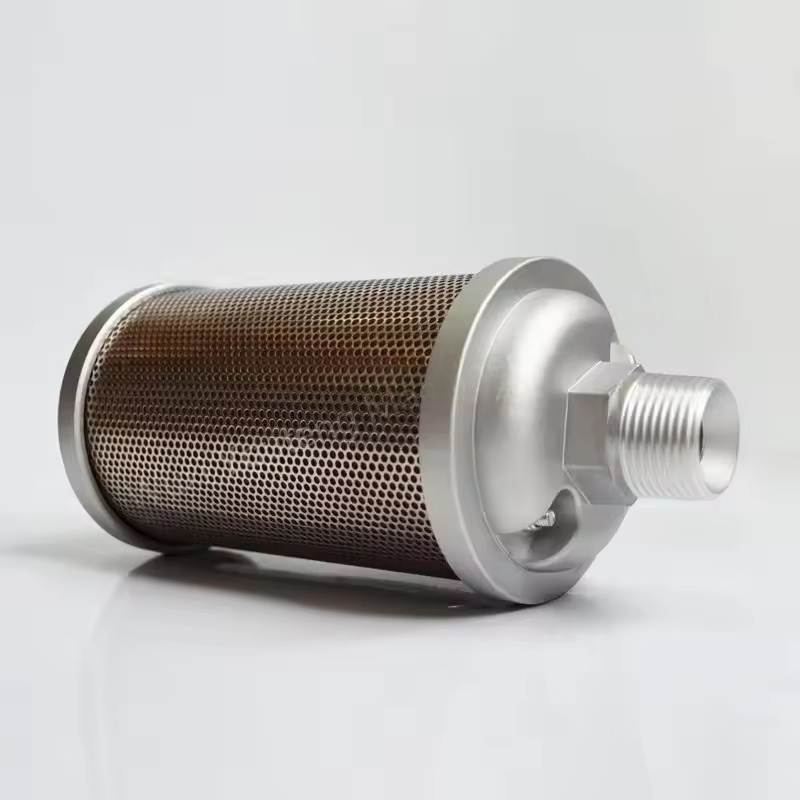

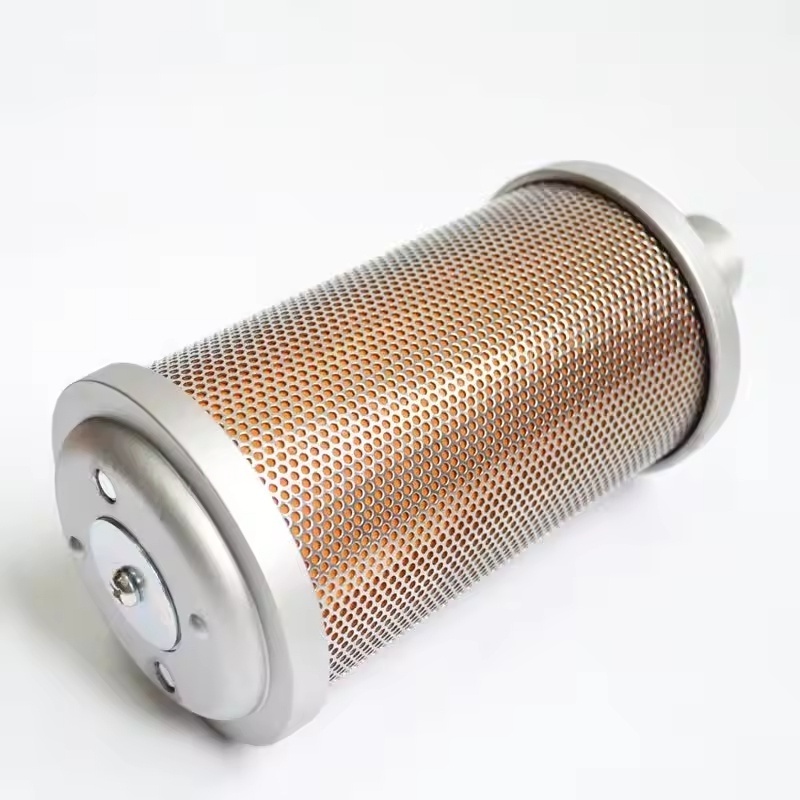

1. أطلس كاتم كاتم الصوت
الوظيفة: يحمي بنية تقليل الضوضاء الداخلية ويرشد تدفق الهواء بسلاسة.
المواد: عادة ما تكون مصنوعة من الأطباق الفولاذية (مثل الفولاذ الملموسة على البرد) أو الفولاذ المقاوم للصدأ ، مع بعض القوة والتهوية على مقاومة التآكل. قد تستخدم بعض كاتمات الصوت الصغيرة سبائك الألومنيوم لتقليل الوزن.
الميزات: يمكن علاج سطح القشرة بالطلاء أو الطلاء الكهربائي لتعزيز قدرة مقاومة الصدأ. يحتاج التصميم الهيكلي إلى موازنة الختم ومقاومة تدفق الهواء.
2.
الوظيفة: يقلل من الضوضاء عن طريق امتصاص الطاقة الصوتية. هذا هو مكون الحد من الضوضاء الأساسي من كاتم الصوت.
المواد المشتركة:
الألياف الزجاجية: التكلفة المنخفضة وتأثير امتصاص الصوت الجيد ، ولكن يجب اتخاذ تدابير وقائية لتجنب سفك الألياف وملوث الهواء المضغوط.
السيراميك المسامي: مقاومة لدرجات الحرارة العالية وبقع الزيت ، مناسبة لضواغط الهواء المشحمة بالزيت.
شبكة سلك معدني / لوحة معدنية مسامية: نفاذية الهواء الجيدة ، يمكنها تحمل الضغط العالي ، وغالبًا ما تستخدم في ضواغط الهواء عالي الضغط.
ألياف البوليستر: صديقة للبيئة وليست عرضة لامتصاص الرطوبة ، ومناسبة للسيناريوهات ذات متطلبات جودة الهواء عالية (مثل الغذاء والصناعات الصيدلانية).
3. أطلس كاتم الصوت جزء المكونات الهيكلية الداخلية
أنابيب / أقسام مسامية:
توجيه تدفق الهواء ليتم توزيعه بالتساوي ، مما يسمح لموجات الصوت بالاتصال بالكامل بمواد امتصاص الصوت.
يجب تحسين تصميم الثقب (القطر ، التباعد) وفقًا لتردد العادم في ضاغط الهواء لتعزيز تأثير تقليل الضوضاء في نطاقات تردد محددة.
غرفة التوسع / المرنان:
الاستفادة من مبدأ انعكاس الموجة الصوتية والتداخل لإلغاء الضوضاء ، وغالبًا ما تستخدم لتقليل ضوضاء التردد المنخفض.
يمكن دمج غرف حجم مختلفة لتغطية نطاق تردد أوسع.
4.
الوظيفة: يتصل بمنفذ عادم ضاغط الهواء ، خط الأنابيب ، إلخ ، لضمان ختم ضيق دون تسرب.
استمارة:
الواجهة الخيطية (مثل NPT ، THELD G): مناسبة لضواغط الهواء الصغيرة ، التثبيت مريح.
واجهة الحافة: تستخدم لضواغط الهواء المتوسطة والكبيرة ، والاتصال ثابت ، وأداء الختم جيد.
موصل سريع: مريح للتفكيك والصيانة ، شائعة في ضواغط الهواء المتنقلة.
5. Atlas Copco Silencer Part Guard Net / Filter Layer
الوظيفة: يمنع الجزيئات من مادة امتصاص الصوت من إدخال نظام ضاغط الهواء أو خط الأنابيب ، وتجنب تلوث المعدات أو غاز الاستخدام النهائي.
المواد: الشبكة المعدنية (مثل شبكة الفولاذ المقاوم للصدأ) أو قطعة قماش مرشح مقاومة للدرجات الحرارة العالية ، تحتاج إلى تنظيفها أو استبدالها بانتظام لمنع الانسداد.
أنواع كاتمات الصوت (حسب الهيكل)
كاتم الصوت المقاوم: يعكس الموجات الصوتية من خلال غرف التوسع ، الرنانات ، وما إلى ذلك ، مناسبة لتقليل الضوضاء منخفضة التردد.
كاتم الصوت الرنان: يعتمد بشكل أساسي على مواد امتصاص الصوت لامتصاص الموجات الصوتية ، وهي جيدة في تقليل ضوضاء التردد من منتصف إلى أعلى.
كاتم الصوت المركب المركب الرنان: يجمع بين مزايا كليهما ، يمكن أن يقلل من الضوضاء في وقت واحد في نطاق تردد واسع ، وهو الأكثر استخدامًا على نطاق واسع.
