أولا ، وظائف أساسية لفاصل زيت الهواء المسمار
فصل غاز الزيت: يتم فصل خليط غاز الزيت (الذي يحتوي على الزيت بتركيز 1000-2000 جزء في المليون) الذي يتم تفريغه بواسطة ضاغط اللولب إلى مستوى منخفض للغاية (يمكن أن تقلله الفواصل عالية الجودة إلى أقل من 3 جزء في المليون) ، مما يضمن إخراج الهواء المضغوط النظيف.
ضمان عودة الزيت: يتم إرسال زيت التشحيم المنفصل مرة أخرى إلى الوحدة الرئيسية للضاغط من خلال أنبوب إرجاع الزيت لمنع فقدان الزيت والحفاظ على تداول نظام التشحيم.
استقرار الضغط: بصفته مكونًا مخزنًا للمخرج الهواء المضغوط ، فإنه يقلل من نبض تدفق الهواء ويثبت ضغط النظام.
الثاني. تكوين هيكل فاصل زيت الهواء المسمار أطلس كوبكو
سكن فاصل
إنه مصنوع من الصلب المقاوم للضغط وعادة ما يكون في شكل أسطواني رأسي أو أفقي. إنه يستوعب مكونات الفصل ويحتاج إلى تحمل ضغط العادم المقدر للضاغط (عمومًا 0.7-1.3 ميجا باسكال) ودرجات حرارة عالية (80-100 ℃).
مكونات الفصل
طبقة الفصل الأولية: في الغالب في بنية الطرد المركزي أو الحشيش ، باستخدام فرق الكثافة والقوة بالقصور الذاتي للزيت والغاز لفصل معظم قطرات الزيت (حوالي 90 ٪).

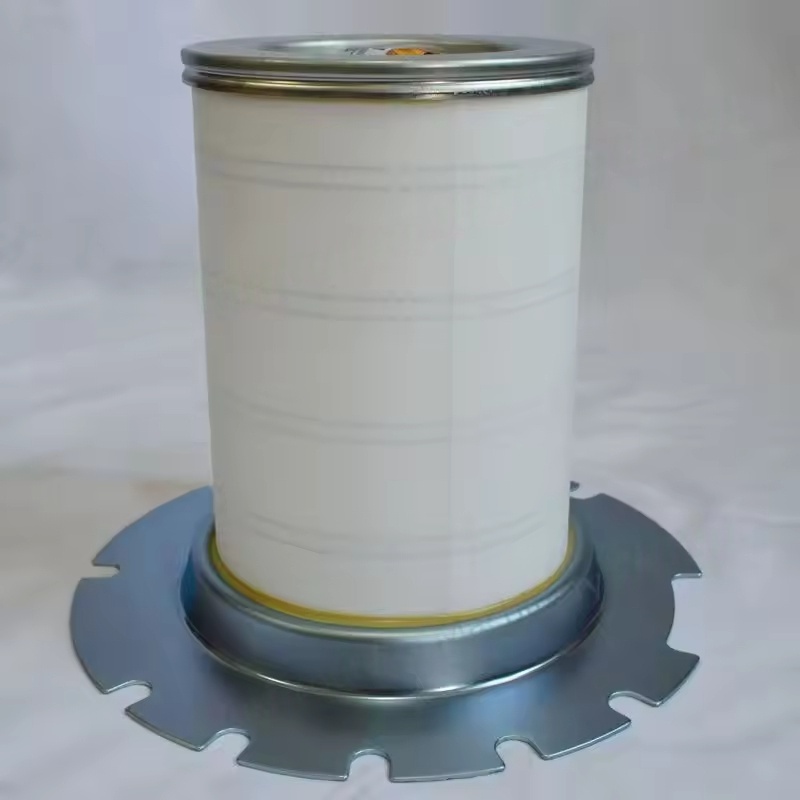

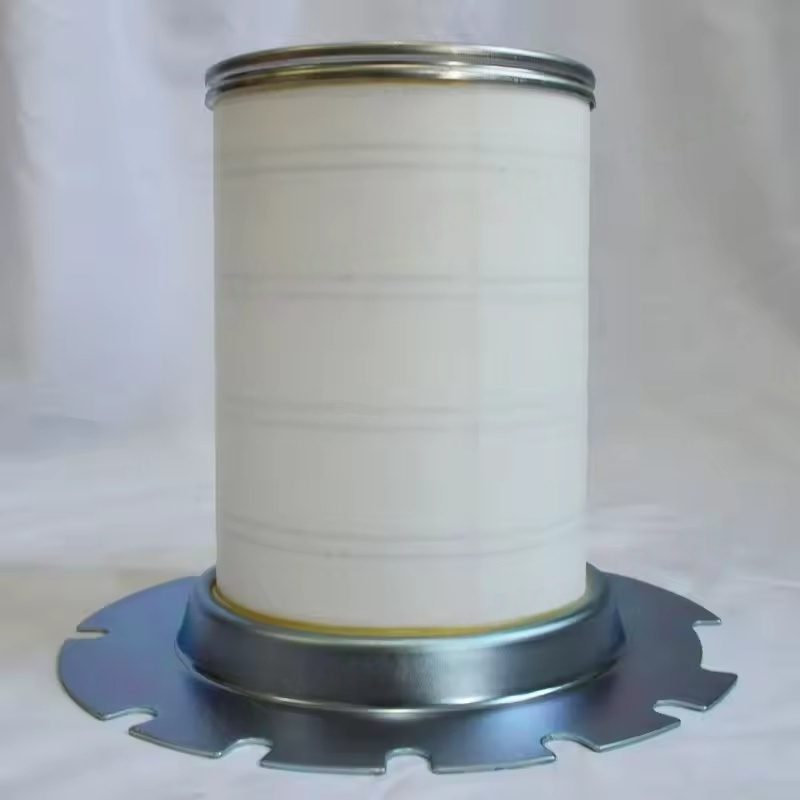

طبقة الفصل الدقيقة: العنصر هو عنصر مرشح مصنوع من ألياف الألياف الزجاجية أو البوليستر ، ويلتقط ضباب الزيت الحجم الصغير (0.1-1 ميكرون) من خلال الاعتراض ، والانتشار ، والتجميع ، وهو مفتاح ضمان دقة الفصل.
المكونات المساعدة
صمام إرجاع الزيت (تحقق من الصمام): يمنع التدفق الخلفي لزيت التشحيم عند توقف الضاغط.
التبديل التفاضلي للضغط: يراقب اختلاف الضغط قبل وبعد عنصر المرشح ، مما يشير إلى وقت الاستبدال (عمومًا ، هناك حاجة إلى استبدال عندما يصل اختلاف الضغط إلى 0.15 ميجا باسكال).
صمام السلامة: يطلق الضغط على حماية السكن من الانفجار في حالة الضغط الزائد.
صمام تصريف الزيت: يستخدم لتفريغ رواسب الزيت بانتظام في أسفل السكن.
ثالثا. مبدأ الفصل في فاصل زيت الهواء المسمار
الفصل الأساسي: بعد دخول خليط غاز الزيت إلى الفاصل ، يتم تغيير اتجاه التدفق بواسطة لوحة التوجيه ، ويؤدي قوة الطرد المركزي إلى إلقاء قطرات الزيت الكبيرة (> 10 ميكرون) باتجاه الجدار الداخلي للسكن ، وتشكيل فيلم زيت وتدفق في غرفة الزيت السفلية.
الفصل الدقيق: يمر الهواء بعد الفصل الأولي (يحتوي على ضباب زيت ناعم) عبر عنصر مرشح الألياف ، ويتم امتصاص ضباب الزيت والتكثيف على سطح عنصر المرشح ، ويتدفق على طول الجدار الداخلي لعنصر المرشح إلى القاع ، والعودة إلى الضاغط من خلال أنبوب إرجاع الزيت.
عملية إرجاع الزيت: يكون زيت التشحيم المنفصل تحت اختلاف الضغط ، ويمر عبر صمام إرجاع الزيت ، وفتحة الاختناق (للتحكم في حجم عودة الزيت) في غرفة الضغط المنخفض للضاغط ، مع إكمال الدورة الدموية.
رابعا. مؤشرات الأداء الرئيسية لفاصل زيت الهواء المسمار Atlas Copco
كفاءة الفصل: يمكن للفواصل عالية الجودة تحقيق كفاءة تزيد عن 99.99 ٪ ، مع محتوى الزيت المتبقي ≤ 3 جزء في المليون.
فقدان الضغط: يجب أن يكون فقدان ضغط عنصر المرشح الجديد 0.02 ميجا باسكال. سيؤدي فقدان الضغط المفرط إلى زيادة استهلاك الطاقة.
حياة الخدمة: عادة ما يكون 2000-4000 ساعة ، تتأثر بجودة الهواء ، وجودة زيت التشحيم ، وظروف التشغيل.
