الخصائص المادية والهيكلية

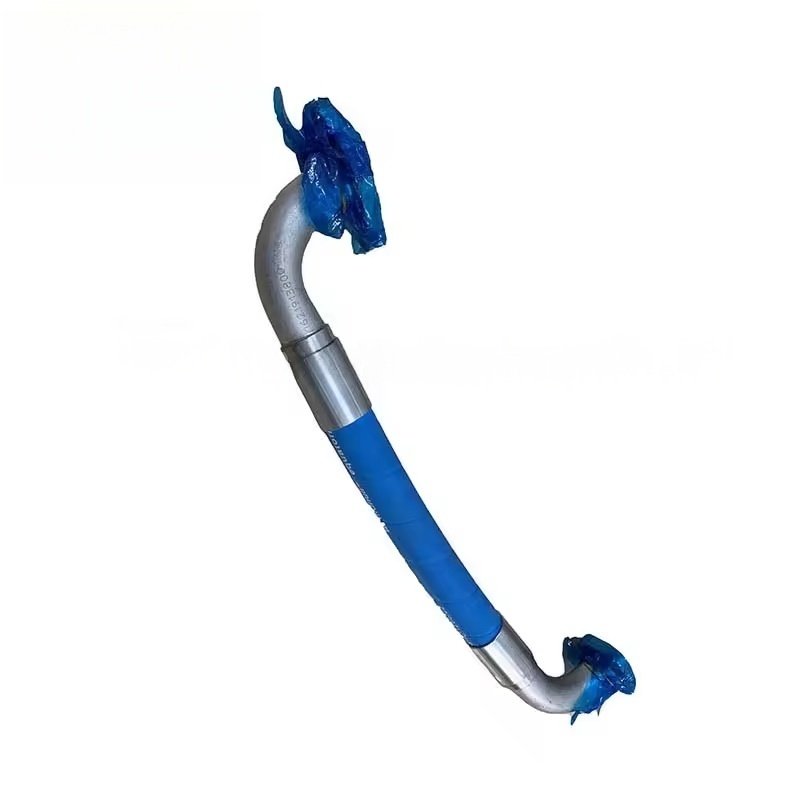

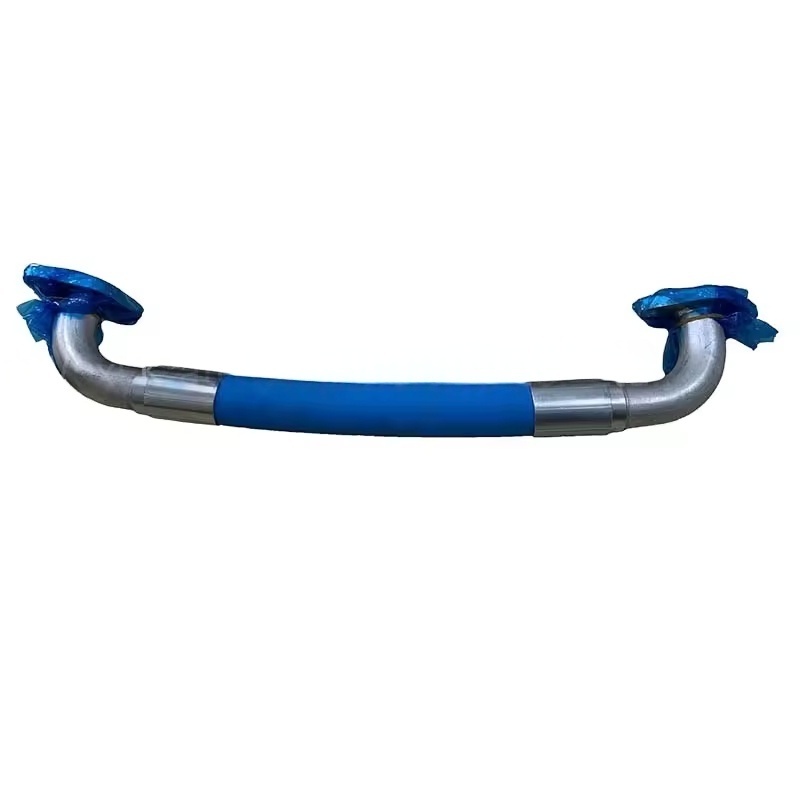

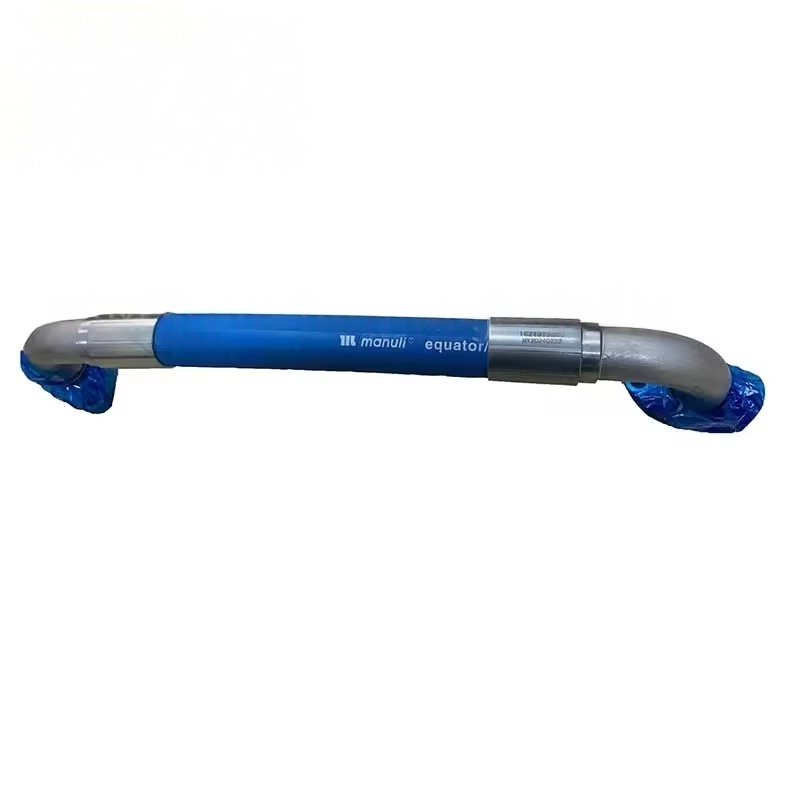

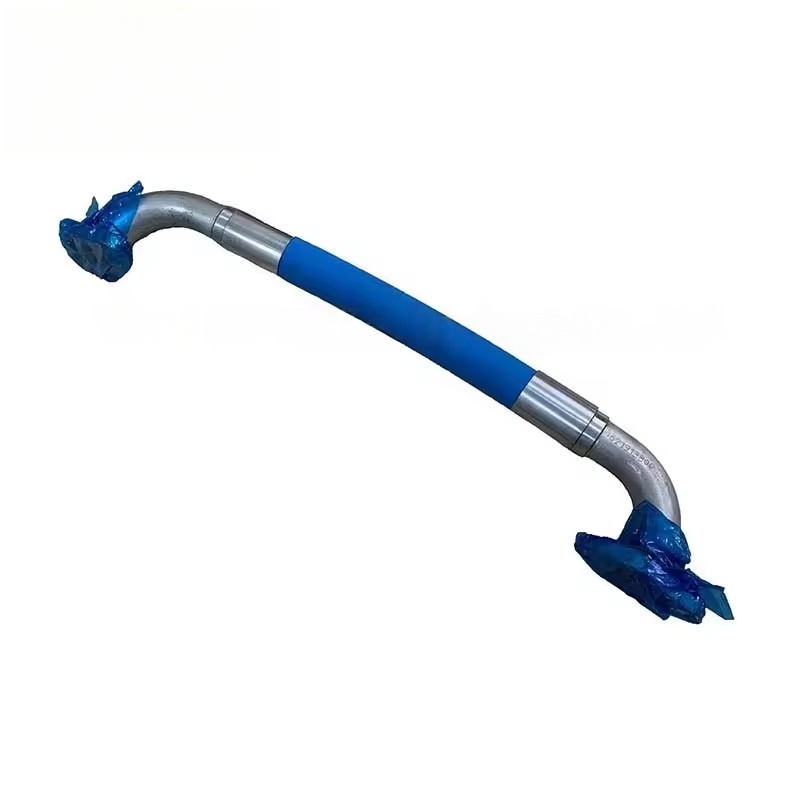

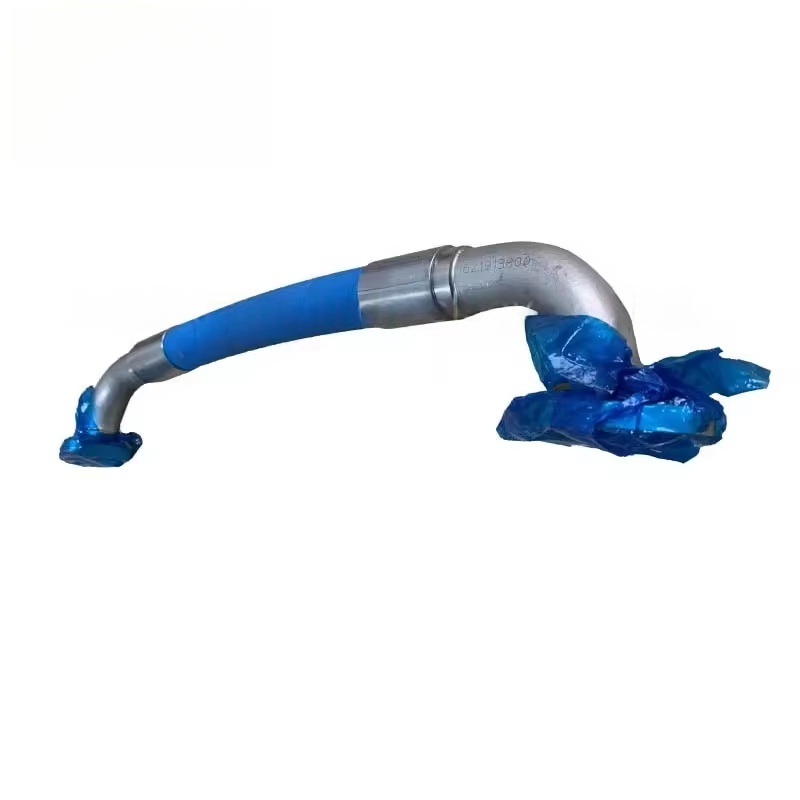

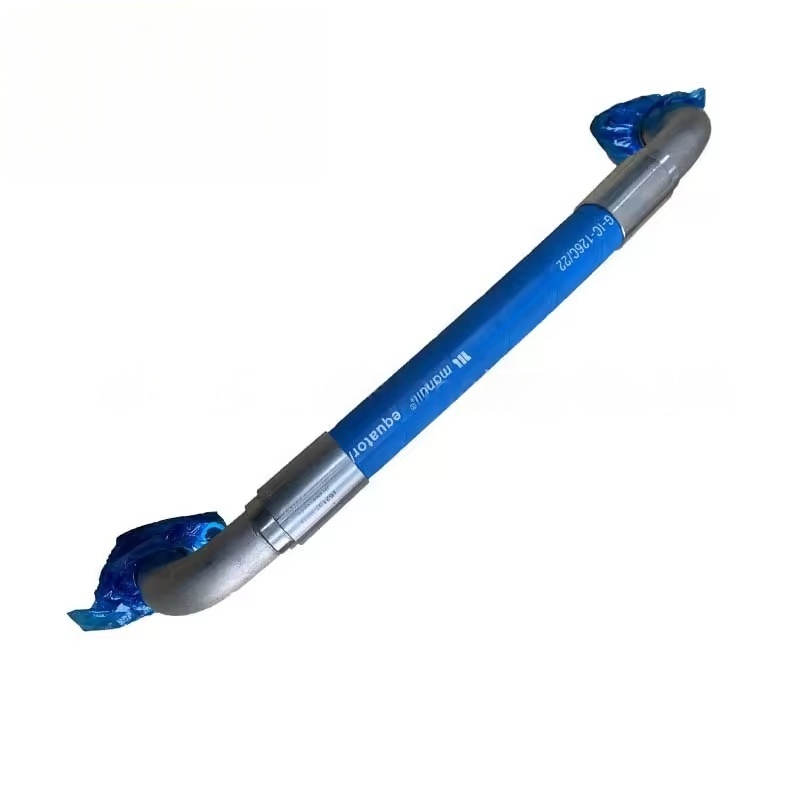

يتكون خرطوم المصنع الأصلي من مادة مركبة مقاومة للضغط العالي والشيخوخة. تشمل الهياكل الشائعة:
الطبقة الداخلية: المواد الاصطناعية المطاط أو PTFE المقاومة لتآكل هواء الزيت والضغط ، مما يضمن وسيط النقل النقي ومنع الشيخوخة والتكسير ؛
طبقة التعزيز: شبكة فولاذية منسوجة عالية القوة أو ألياف ، مما يعزز مقاومة ضغط الخرطوم (عادةً ما يكون قادرًا على تصادف ضغط العمل 16-30 ، مع ضغط الانفجار يتجاوز الضغط المقدر بأكثر من 4 مرات) ؛
الطبقة الخارجية: مادة مطاطية مقاومة للارتداء ومقاومة للطقس أو PVC ، تحمي الطبقة الداخلية وطبقة التعزيز من الاحتكاك الخارجي أو الأشعة فوق البنفسجية أو التآكل الكيميائي.
في الوقت نفسه ، تم تجهيز نهايات الخرطوم بمفاصل معدنية (مثل التوصيلات السريعة ، المفاصل الملولبة) ، مما يضمن اتصال مختومة مع واجهة المعدات.
وظائف وسيناريوهات التطبيق
يستخدم خرطوم AC بشكل أساسي في أنظمة آلة المسمار لـ:
توصيل المكونات التي لا يمكن توصيلها مباشرة بسبب الأنابيب الصلبة (مثل من منفذ الضاغط إلى خزان التخزين ، والتصفية إلى المجفف ، وما إلى ذلك) ؛
امتصاص الاهتزاز من تشغيل المعدات ، وتقليل التآكل أو تخفيف الأنابيب بسبب الرنين ؛
التكيف مع قيود مساحة التثبيت ، تسهيل تخطيط الأنابيب والصيانة والتفكيك لاحقًا.
يمكن لأطوال وأقطار مختلفة من الخراطيم تلبية متطلبات معدلات التدفق المختلفة ومسافات التثبيت.
النقاط الرئيسية لاختيار النموذج
عند اختيار نموذج ، يجب أن تركز المعلمات التالية على:
مواصفات القطر: حدد استنادًا إلى معدل تدفق الهواء المضغوط ، وتشمل الأقطار الداخلية الشائعة 10 مم ، 16 مم ، 25 ملم (المقابلة ل 1/4 "، 3/8" ، 1 "في الوحدات الإمبراطورية) ، ويجب أن يتطابق مع حجم الواجهة لمكونات التوصيل ؛
ضغط العمل: يجب أن تفي بالضغط القصوى للنظام (تتراوح آلات المسمار عادة من 10-16 بار) ، حدد خراطيم بمستوى مقاومة للضغط بما يتوافق مع النظام ؛
الطول ونوع المفصل: اختر استنادًا إلى مسافة التثبيت ومواقع الواجهة (مثل G1/4 المترابط ، ونوع إدخال سريع ، شفة ، إلخ) ، بعض الخراطيم لها أطوال مخصصة ؛
نموذج ضاغط الهواء: قد يكون لسلسلة مختلفة (مثل GA ، ZR ، G ، إلخ) خراطيم مطابقة مختلفة بسبب تصميمات النظام المختلفة ، وتوفير النموذج (مثل GA45VSD) والرقم التسلسلي للمصنع للمطابقة الدقيقة.
