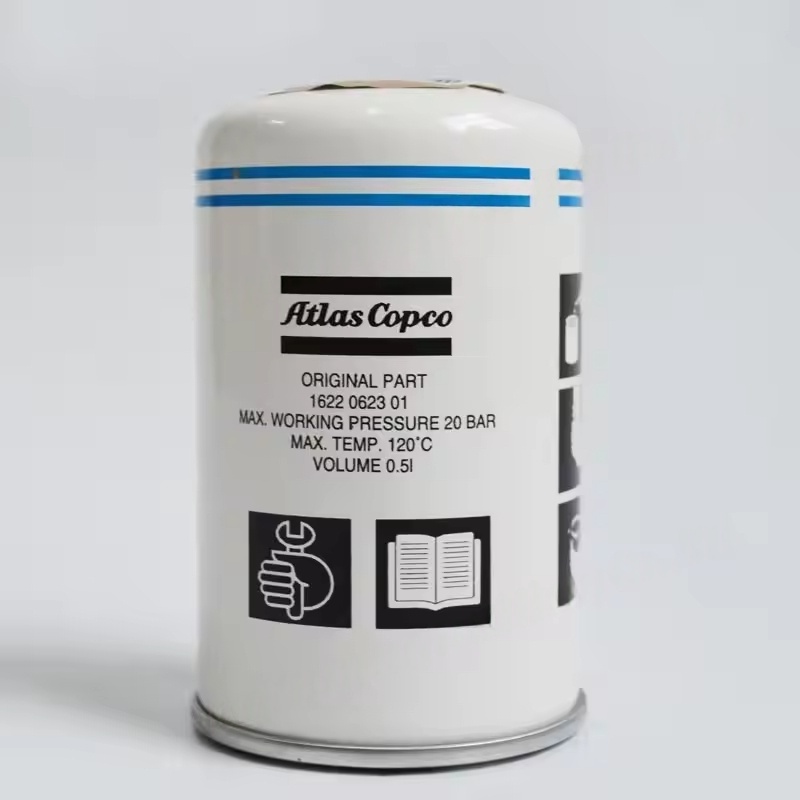

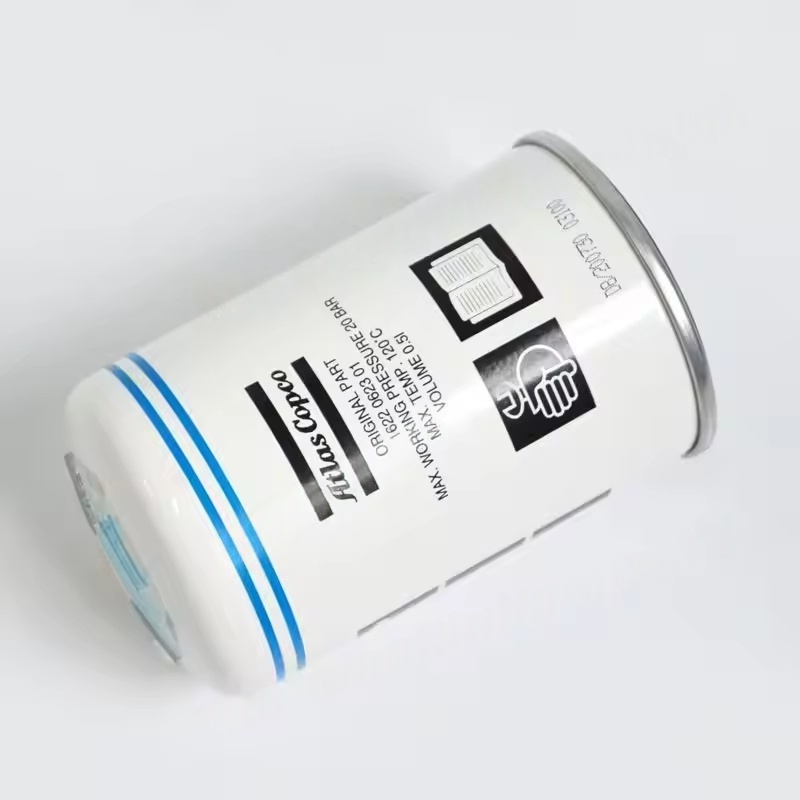

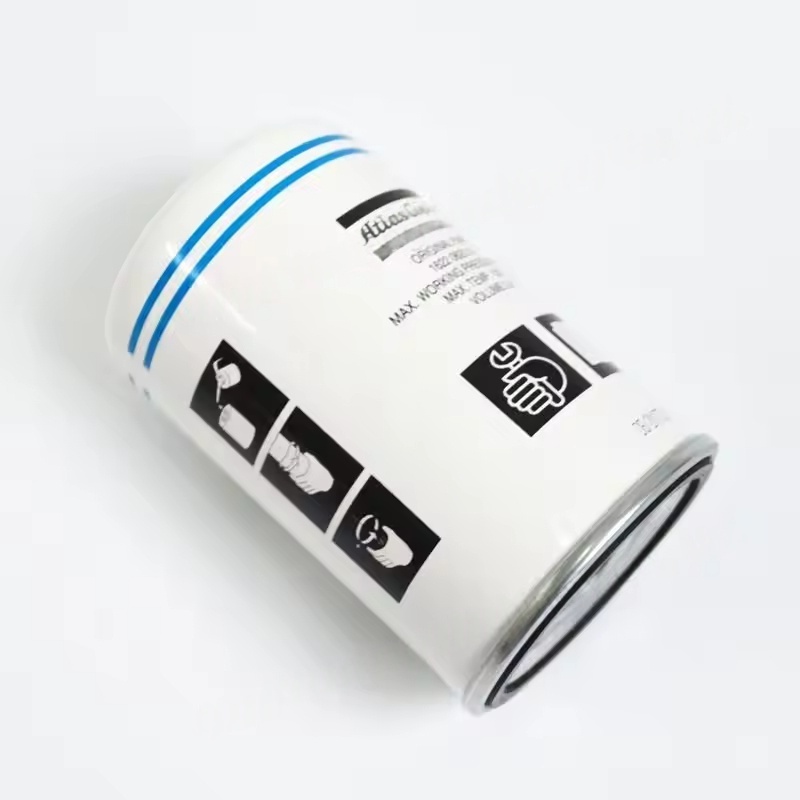

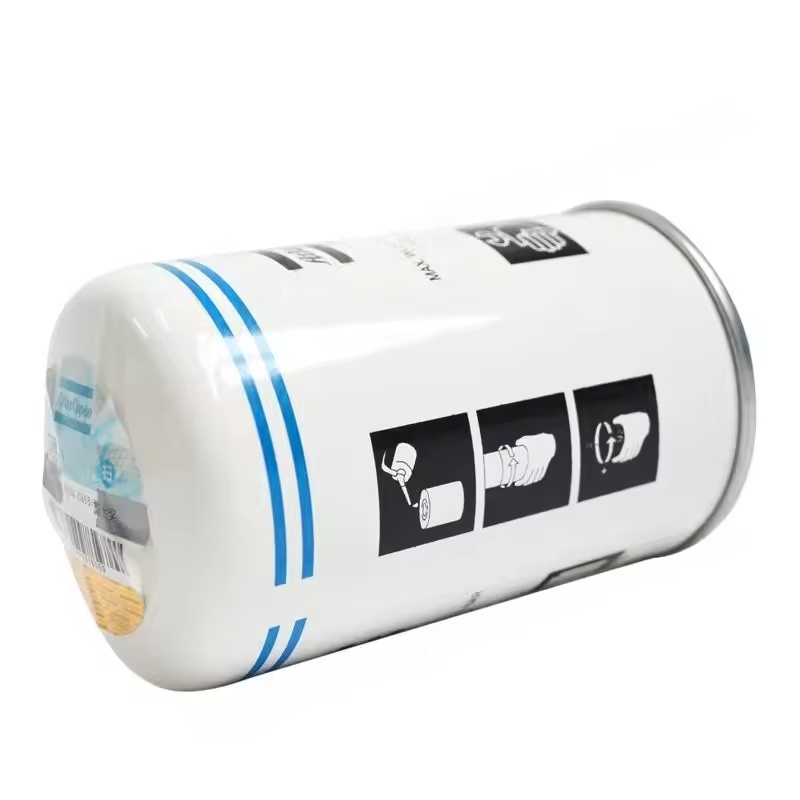

هيكل ومبدأ العمل لفاصل المياه النفطية لضواغط Atlas Copco G Series Air Series
التركيب الهيكلي: يتكون عادةً من أسطوانة فصل ، عنصر مرشح (أو مكون فصل) ، صمام التفريغ ، مقياس الضغط ، إلخ
مبدأ الفصل: يستخدم تأثيرات متعددة مثل ترسيب الجاذبية ، وفصل الطرد المركزي ، واعتراض الترشيح. عندما يدخل الهواء المضغوط الذي يحتوي على ضباب الزيت والرطوبة الفاصل ، ستستقر قطرات الزيت الكبيرة وقطرات الماء تحت تأثير الجاذبية ، بينما يتم امتصاص ضباب الزيت الناعم والتكثيف بواسطة عنصر المرشح. في النهاية ، يجمع سائل الزيت في أسفل الاسطوانة ويتم تفريغه من خلال صمام تفريغ تلقائي أو يدوي (لبعض النماذج ، يمكن إعادة زيت التشحيم المنفصل إلى خزان الزيت).
خصائص التكيف والمعلمات
النماذج القابلة للتطبيق: مصممة خصيصًا لضاغطات الهواء G (مثل G11-G160 والموديلات الأخرى) ، يتطابق تدفق المعالجة مع حجم العادم للنماذج المقابلة (عادةً 1.2-30 متر مكعب/دقيقة) ، ويتم تكييف ضغط العمل مع ضغط التشغيل التقليدي لسلسلة G (7-13 شريط).
كفاءة الفصل: يمكن لفواصل المياه ذات الجودة عالية الجودة تحقيق كفاءة فصل تزيد عن 99 ٪ لجزيئات الزيت ، مما يضمن أن محتوى الزيت في الهواء المضغوط يتم التحكم فيه أقل من 5 جزء في المليون (لبعض النماذج ذات الدقة العالية ، يمكن أن يكون منخفضًا إلى 0.5 جزء في المليون) ، وتلبية متطلبات استخدام الغاز الصناعي العام.
أبعاد الواجهة: مطابقة لخط أنابيب العادم لضاغط الهواء. بشكل شائع ، يكون في شكل اتصال شفة أو مؤشر ترابط (مثل DN20-DN80). تختلف الأبعاد المحددة مع حجم العادم للنموذج العشوائي.
نقاط الصيانة والاستبدال
الصرف المنتظم: تأكد من أن صمام الصرف التلقائي يعمل بشكل صحيح وسرقة من الماء المنفصل لتجنب التراكم المفرط الذي يؤثر على تأثير الفصل (يوصى بالتصريف اليدوي مرة واحدة على الأقل في اليوم). استبدال عنصر المرشح: عنصر مرشح الفصل هو مكون أساسي. يوصى باستبداله كل 2000-4000 ساعة (على وجه التحديد اعتمادًا على الرطوبة البيئية ومحتوى الزيت). إذا كان هناك اختلاف في الضغط المفرط في المدخل والمخرج (عادة ما يزيد عن 0.5 بار) أو تلوث المياه الزيتية في نقطة استخدام الغاز في اتجاه مجرى النهر ، تحقق واستبدالها على الفور.
تنظيف الأسطوانة: أثناء استبدال عنصر المرشح ، يمكنك أيضًا تنظيف الجزء الداخلي من اسطوانة الفصل لإزالة بقع الزيت والشوائب المتراكمة ، مما يضمن مساحة فصل واضحة.
