بنية الحجاب الحاجز ذات التوازن الدوار عالي الضغط ووظيفة ضواغط الهواء Copco Atlas

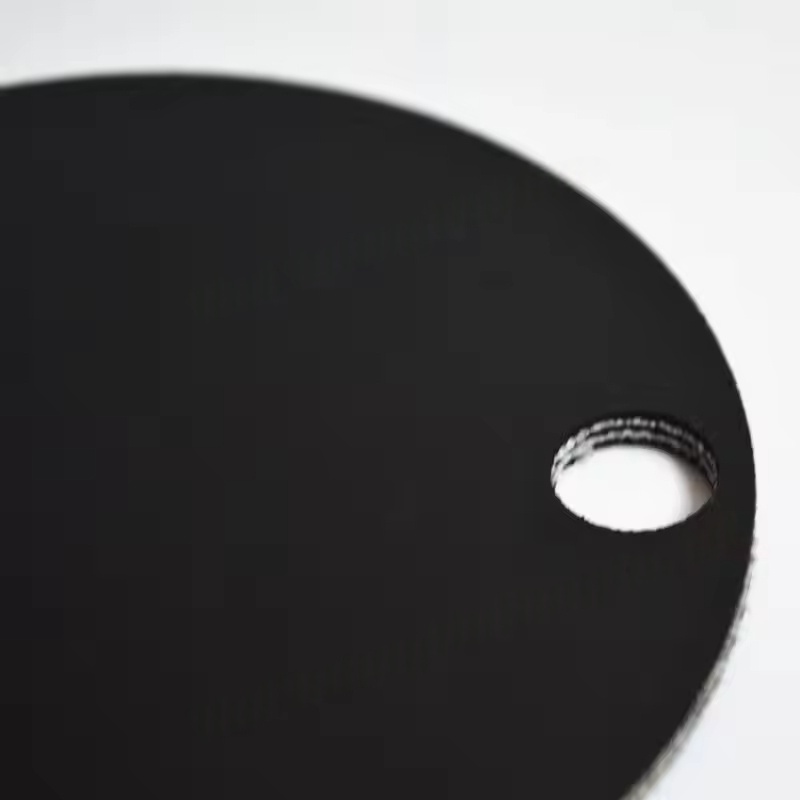

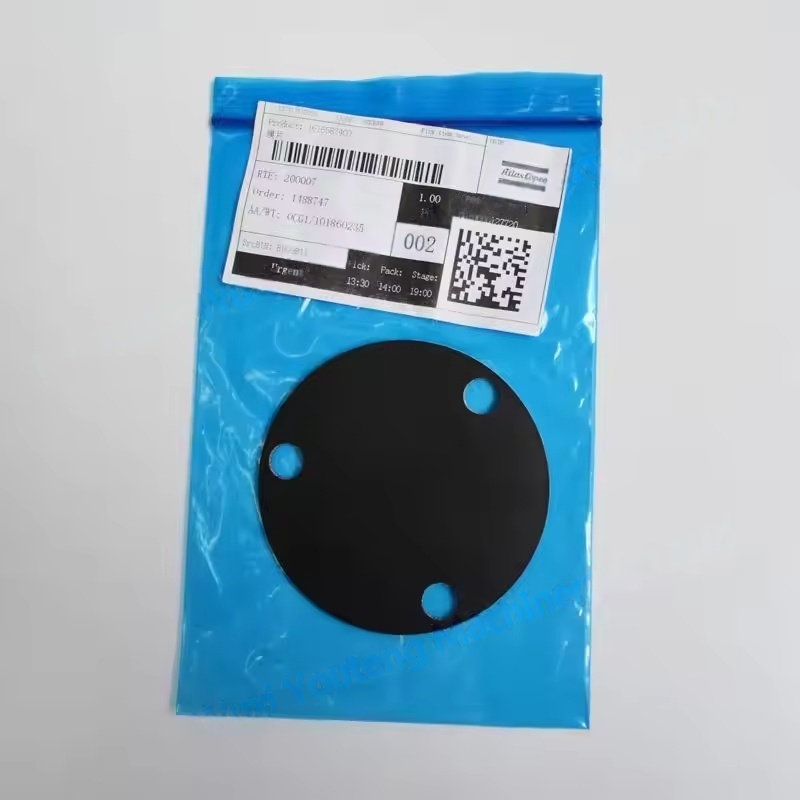

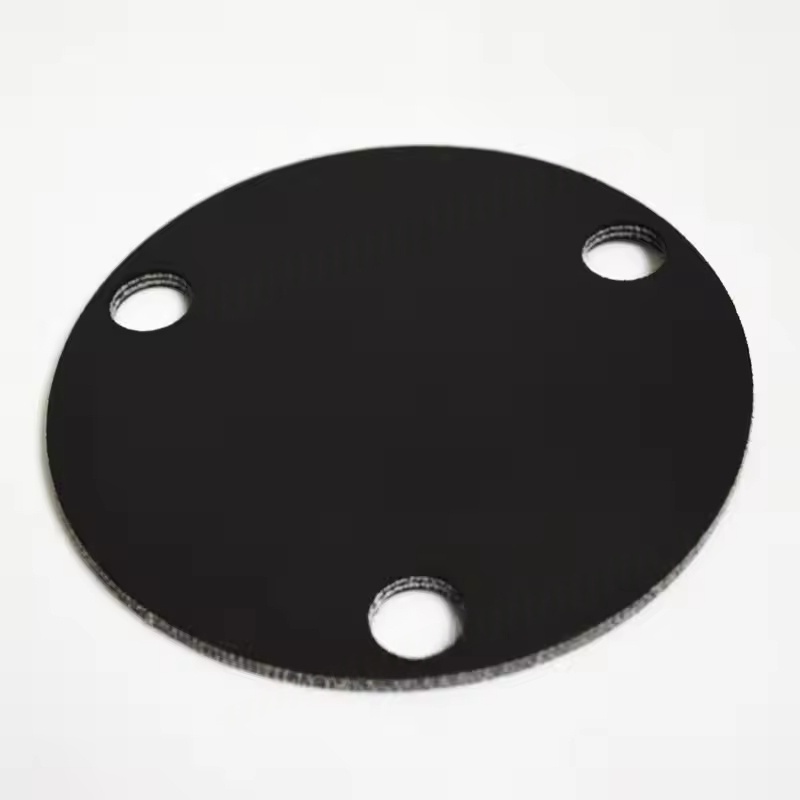

الخصائص الهيكلية: عادةً ما يكون هذا الحجاب الحاجز المعدني الشبيه بالألواح (مصنوعًا في الغالب من الصلب عالي القوة أو الفولاذ المقاوم للصدأ) ، مع مرونة ومتانة معينة. يتم تثبيته في نهاية الدوار أو على قرص التوازن من خلال طرق محددة (مثل تثبيت الترباس).
مبدأ التوازن: عندما يدور الدوار بسرعة عالية ، يمكن للحجاب الحاجز امتصاص أو تعويض عدم التوازن الناجم عن التحمل في التصنيع ، وارتداء التشغيل ، وما إلى ذلك من الدوار ، وتقليل الاهتزاز الشعاعي وتجنب الاحتكاك غير الطبيعي بين الدوار والغلاف ، والمحامل ، وما إلى ذلك.
الوظيفة الإضافية: تحتوي بعض الحجاب الحاجز أيضًا على وظائف ختم ، مما يمنع غاز الضغط العالي من التسرب على طول نهاية عمود الدوار أو عزل زيت التشحيم من غرفة الضغط.
متطلبات المواد والأداء
اختيار المواد: يجب أن يكون له قوة عالية (قادرة على تحمل قوة الطرد المركزي للدوران عالي السرعة للدوار) ، ومقاومة التعب (التكيف مع الاهتزاز عالي التردد على المدى الطويل) ، ومقاومة درجة الحرارة (قادرة على التكيف مع درجة حرارة تشغيل الضاغط ، عادة 100-200 درجة مئوية). المواد الشائعة هي مواد الفولاذ المقاوم للصدأ أو سبيكة.
متطلبات الدقة: يجب أن تكون دقة التصنيع مرتفعة للغاية ، حيث يتم التحكم في السماكة والتسطيح بشكل صارم (عادةً ما يتم قياسها في ميكرومترات) ، لضمان دقة ضبط التوازن وتجنب تفاقم الخلل الدوار بسبب عدم كفاية الدقة.
التطبيق والصيانة
النماذج القابلة للتطبيق: تستخدم بشكل أساسي لمراحل الدوران عالية الضغط (مثل الضواغط التي تحتوي على ضغط عادم ≥ 30 شريطًا) ، مثل آلات المسمار ذات الضغط العالي من سلسلة ZT ، وضواغط الضغط العالي الخالية من الزيت ، وما إلى ذلك.
وقت الاستبدال: عندما يظهر الضاغط قيم الاهتزاز المفرطة (يتجاوز مستوى كثافة الاهتزاز المحدد للمعدات) ، أو زيادة غير طبيعية في ضوضاء التشغيل ، أو الشقوق ، أو التشوه ، أو تلف التعب في الحجاب الحاجز ، من الضروري استبداله في الوقت المناسب.
احتياطات التثبيت: أثناء الاستبدال ، من الضروري العمل بشكل صارم وفقًا لمواصفات المصنع الأصلية لضمان التركيز بين الحجاب الحاجز والدوار ، وينبغي تشديد مسامير التثبيت وفقًا لعزم الدوران المحدد لتجنب الفشل المبكرة للأغشية الجديدة بسبب التثبيت غير السليم.
الأهمية والاختيار
يعد الحجاب الحاجز الرصيف ذو الضغط العالي مكونًا رئيسيًا لضمان التشغيل الآمن للضاغط. قد يؤدي فشله إلى زيادة اهتزاز الدوار ، مما يؤدي إلى تحمل الأضرار ، والنوبة الدوارة ، وغيرها من الأخطاء الخطيرة ، وحتى إغلاق المعدات.
من الضروري اختيار أجزاء مصنع Atlas Copco الأصلية لأن حجمها وموادها ودقةها تتوافق بالكامل مع النموذج المحدد للدوار. قد تتسبب الأجزاء غير الأصلية في فشل التوازن أو مخاطر السلامة بسبب الأداء دون المستوى المطلوب.
