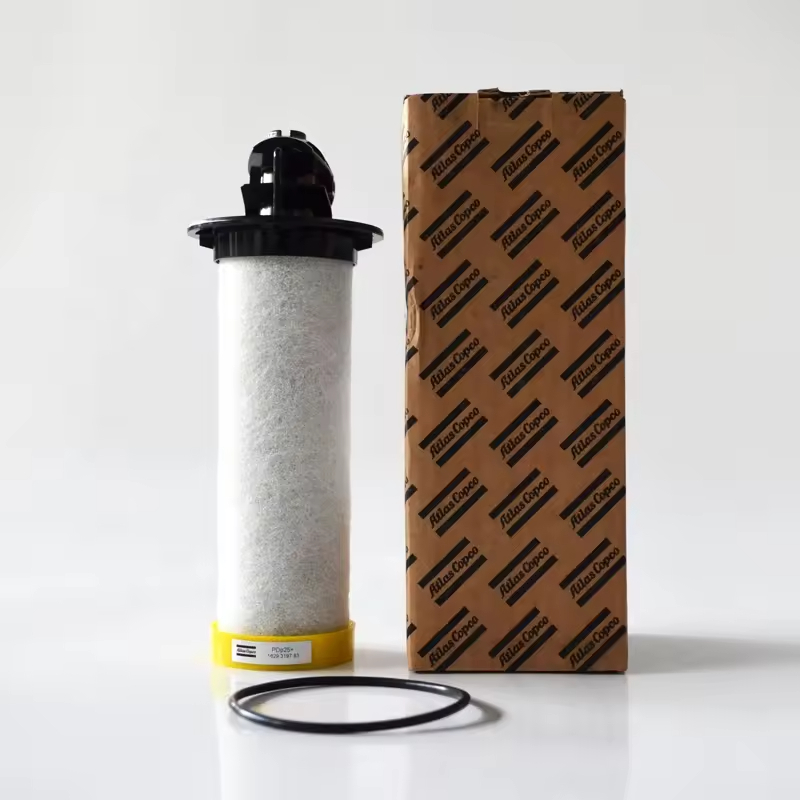

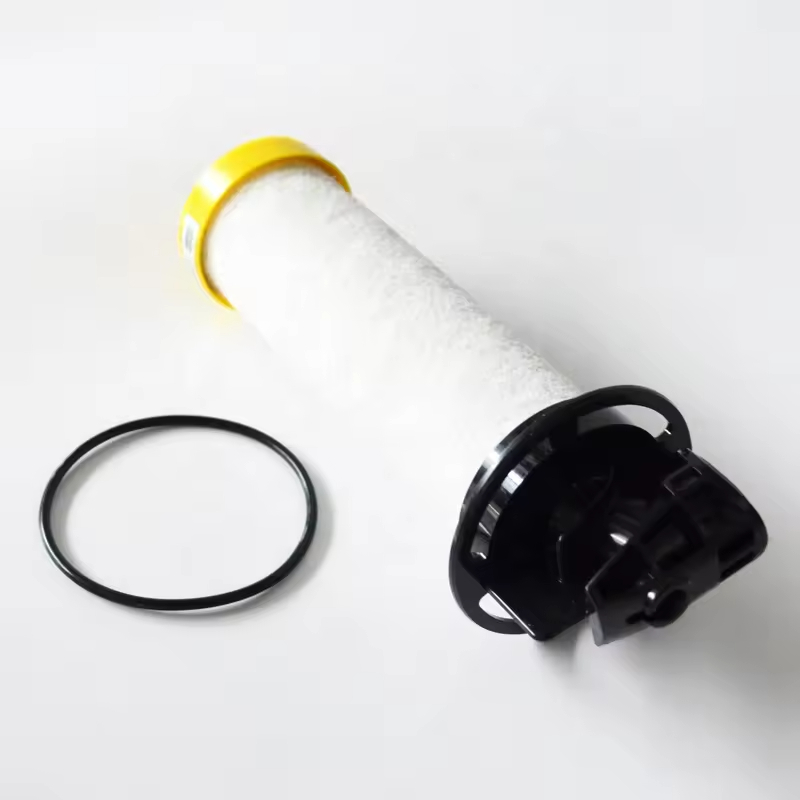

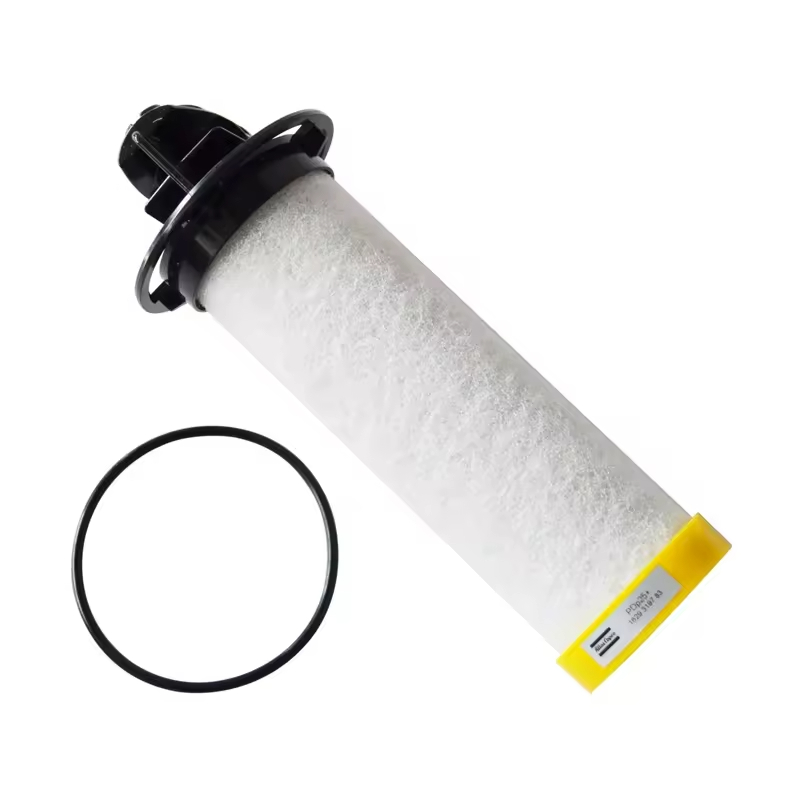

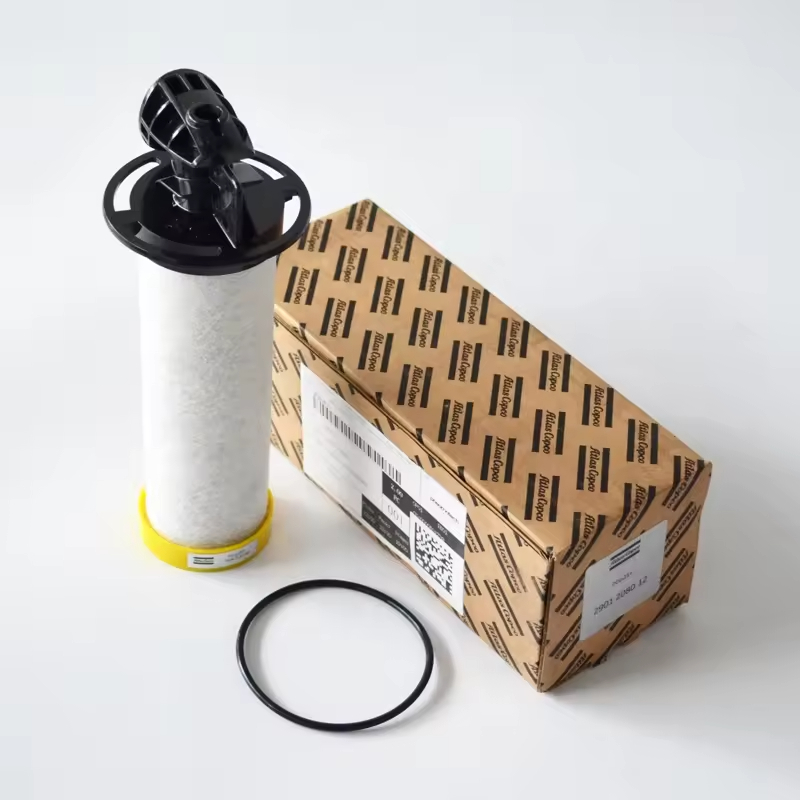

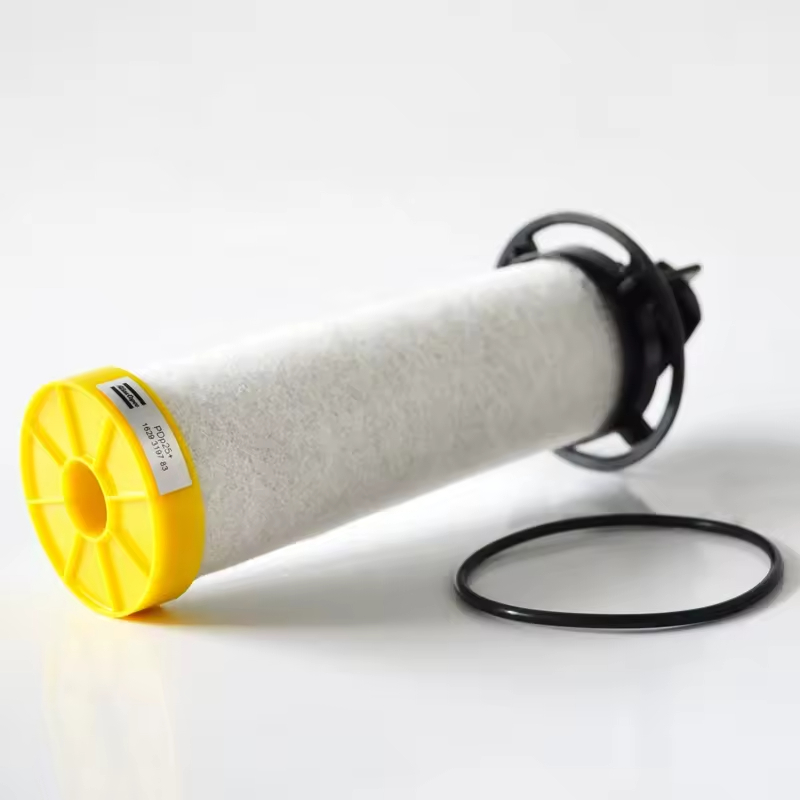

Atlas Copco PDP25 - وظيفة المرشح والهيكل
وظيفة التصفية: كعنصر مرشح من نوع الجرح ، يتم جرحه على إطار مسامي باستخدام أسلاك الألياف عالية القوة وفقًا لعملية محددة ، وتشكيل قناة ترشيح دقيقة. يمكن أن يعترض بشكل فعال الغبار في الهواء والشوائب في الزيت (عادة مع دقة الترشيح من 5-20 ميكرون) ، مما يمنع الملوثات من إدخال المكونات الأساسية للضاغط (مثل الوحدة الرئيسية ، المحامل ، النظام الهيدروليكي).
الميزات الهيكلية: يمنحه تصميم اللف الخطي منطقة ترشيح كبيرة وقدرة على حمل الملوثات ، مما يسمح له بالحفاظ على كفاءة الترشيح مع تقليل انخفاض الضغط الناجم عن الانسداد وتوسيع دورة الاستبدال.
الثاني. سيناريوهات التوافق والتطبيق

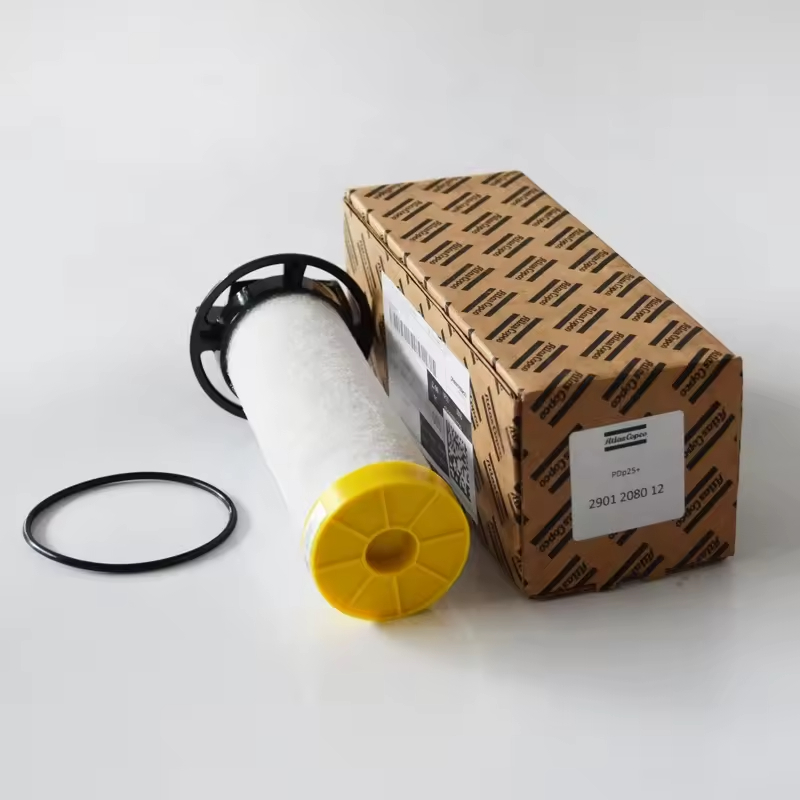

التكيف الحصري: تم تصميم نموذج عنصر التصفية 2901208012 خصيصًا لضاغط نوع PDP25 + ، مع مطابقة معلمات تدفق وضغط دائرة الزيت الخاصة به للتأكد من أن تأثير الترشيح يتسق مع متطلبات التشغيل للوحدة.
موقع التطبيق: يمكن استخدامه لعلاج الهواء المسبق (مثل مرشح الهواء الأمامي) أو تصفية دائرة زيت التشحيم. يجب تحديد موقع التطبيق المحدد بناءً على تصميم نظام نموذج PDP25 + ويمكن الإشارة إليه في مخطط تخطيط عنصر المرشح في دليل المعدات.
ثالثا. نصائح الاستبدال والصيانة
دورة الاستبدال: في ظل ظروف التشغيل العادية ، يوصى باستبدال عنصر التصفية كل 1500-2000 ساعة ؛ إذا كان تركيز الغبار في البيئة مرتفعًا وكان تلوث الزيت سريعًا ، فيجب تقصير الفاصل الزمني البديل. عندما يتجاوز فرق الضغط بين الأمامي والخلفي لعنصر المرشح 0.1 ميجا باسكال ، يجب استبداله على الفور.
خطوات الاستبدال:
أوقف الماكينة وأطلق ضغط النظام ، وقم بقطع إمدادات الطاقة ، وضمان السلامة أثناء التشغيل.
حدد موقع مساكن تثبيت عنصر المرشح ، وفك الغطاء النهائي أو المزلاج ، وإزالة عنصر المرشح القديم.
قم بتنظيف البقايا الداخلية للسكن ، وتحقق مما إذا كان سطح الختم سليما.
عند تثبيت عنصر التصفية الجديد ، تأكد من أن حشية الختم سليمة وموقع بشكل صحيح ، وتشديد الغطاء النهائي مع عزم الدوران المحدد.
