الوظائف الأساسية وميزات مجموعة صمام الفحص لضواغط أطلس كوبكو الخالية من الزيت
التحكم في التدفق أحادي الاتجاه: يسمح فقط للهواء المضغوط بالتدفق من منفذ الضاغط إلى خزان التخزين أو نظام المصب ، مما يمنع الهواء من التدفق إلى وحدة الضاغط أثناء الإغلاق وتجنب الأضرار التي لحقت الدوار والأسطوانة والمكونات الأساسية الأخرى بسبب التدفق الخلفي لزيت التشحيم (إن وجدت).
التوافق الخالي من الزيت: باستخدام مواد الختم من الدرجة الطبية أو الطابق الطبي (مثل EPDM ، PTFE) ، فإنه متوافق مع بيئات الضغط الخالية من الزيت ، وتجنب تلوث الهواء المضغوط بسبب شيخوخة مكونات الختم.
تكييف الضغط: اعتمادًا على النموذج ، يكون ضغط العمل عادة 0-10bar (النوع القياسي) أو 0-40bar (نوع الضغط العالي) ، مما يضمن ختم موثوق به داخل نطاق الضغط المصمم.

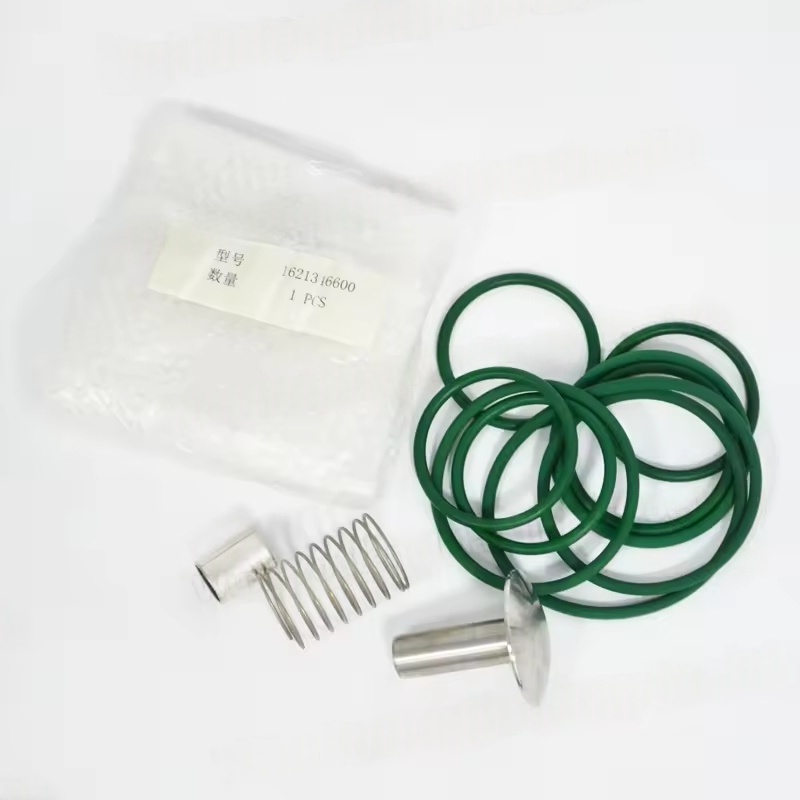

المكونات النموذجية
تحقق من جسم الصمام (عادة ما يكون من سبيكة الألومنيوم أو الفولاذ المقاوم للصدأ ، مقاوم للتآكل)
Core Valve (مع هيكل توجيهي ، وضمان تشغيل دقيق)
الربيع (توفير قوة إغلاق ، والسيطرة على ضغط الفتح)
حشية الختم / الحلقة (مادة خاصة خالية من الزيت ، مقاومة لدرجة الحرارة-20 ~ 120 ℃)
شفة التثبيت أو واجهة ملولبة (مخصصة وفقًا للنموذج ، عادةً ما يكون توصيل G-throad أو شفة) اتصال G-throw أو شفة)
النماذج المعمول بها واحتياطات الاستبدال
مطابقة النموذج:
الآلات الصغيرة الخالية من الزيوت (مثل GA 3-7 VSD+ خالية من الزيت) تستخدم عادة صمامات فحص مضغوطة مع اتصالات ملولبة
ضواغط المسمار الكبيرة الخالية من الزيت (مثل ZR 160-315) هي في الغالب من مجموعات صمامات فحص من نوع الحافة مع تصميم المخزن المؤقت
من الضروري الاستعلام عن رقم جزء الشركة المصنعة للمعدات الأصلية استنادًا إلى نموذج الماكينة (مثل ZT15 و ZD75 وما إلى ذلك) والرقم التسلسلي لتجنب عدم تطابق الحجم أو الضغط
تأثير الفشل:
قد يتسبب فشل صمام الفحص: انخفاض سريع في ضغط النظام بعد الإغلاق ، والحمل المفرط على الضاغط أثناء بدء التشغيل ، وخطر الدوران العكسي للوحدة الرئيسية (خاصة بالنسبة لنماذج التردد المتغيرة) ، وتلوث الهواء المصب ، وما إلى ذلك.
للحصول على معلومات جزء محددة ، يوصى بتوفير النموذج الكامل للضاغط (مثل ZR250 VSD FF) وسنة الإنتاج للاستعلام عن رقم مجموعة صمام الفحص الدقيق ودليل التثبيت من خلال
