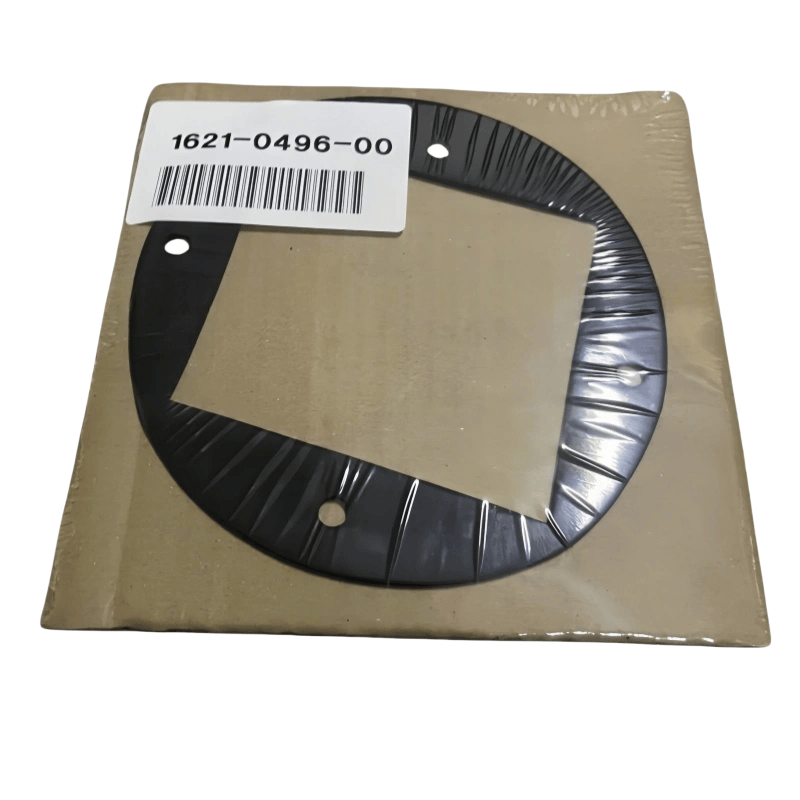

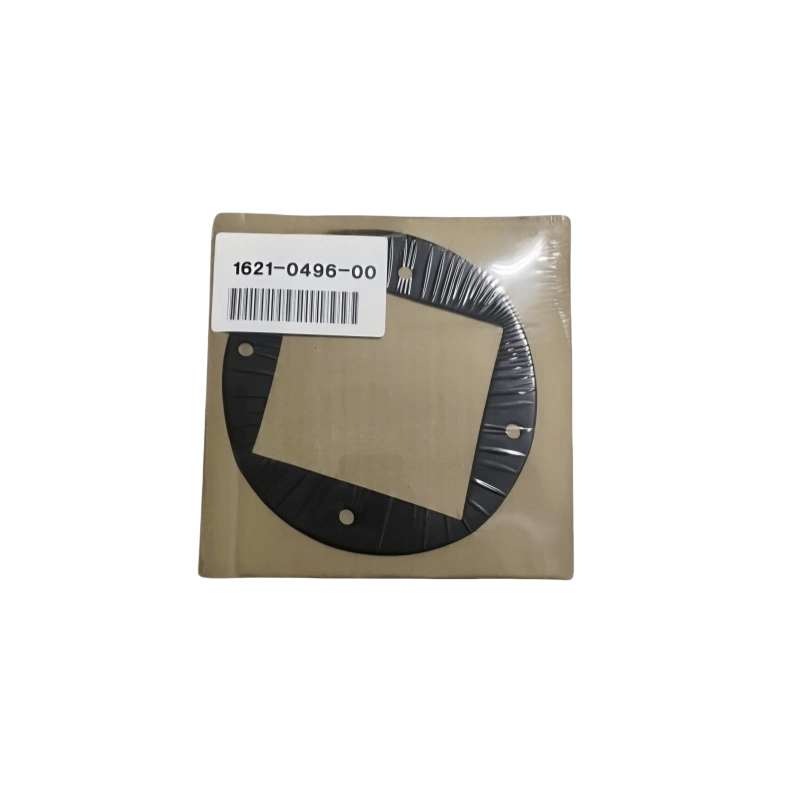

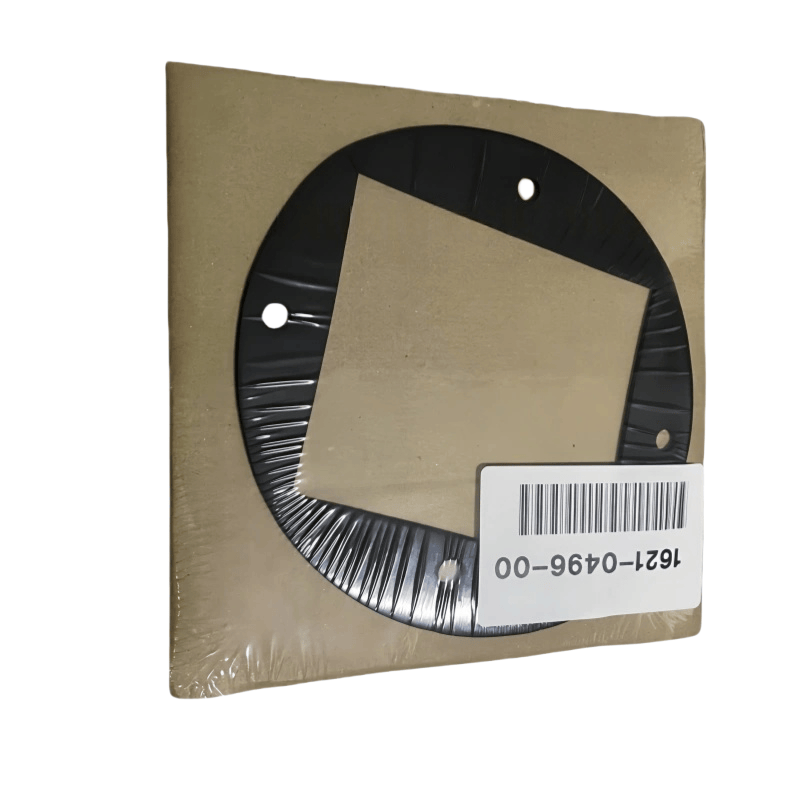

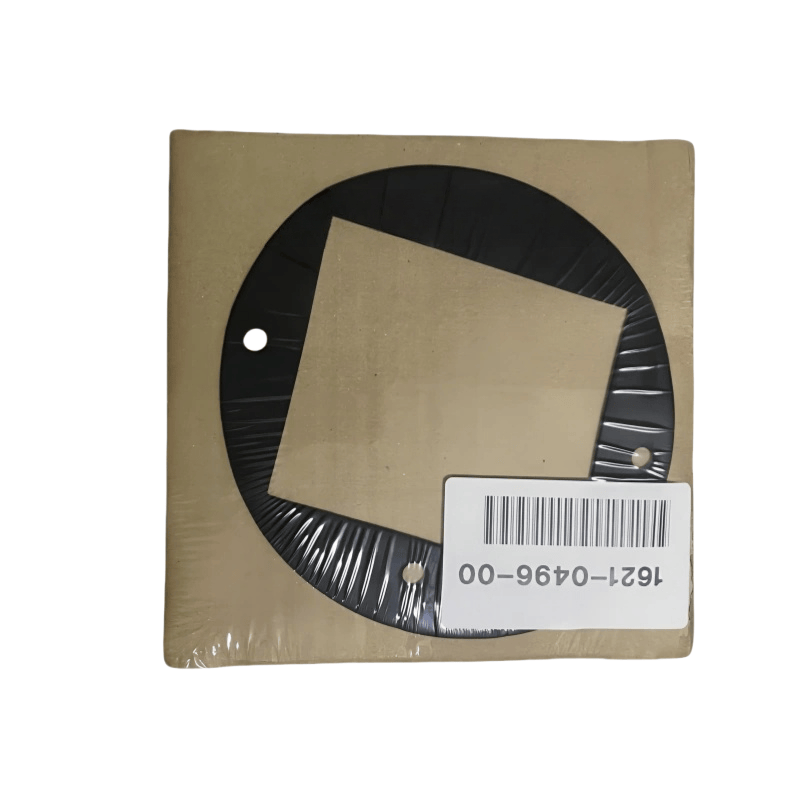

أطلس COPCO 1621049600 الوظائف الرئيسية
الختم والوقاية من التسرب: من خلال تشوهه (مرن أو بلاستيكي) ، يملأ التفاوت المجهري لسطح التزاوجين لمنع تسرب الهواء المضغوط ، وزيت التشحيم من الشفاه ، والأغطية النهائية ، وواجهات الأنابيب ، إلخ.
التخزين المؤقت والحماية: يقلل من الاحتكاك المباشر وصدمة الاهتزاز بين مكونات الاتصال (مثل المعدن والمعادن) ، وحماية أسطح التلامس من الخدوش أو التكسير.
الفجوات التعويضية: يمتص التغيرات في الفجوة على أسطح التزاوج الناتجة عن أخطاء التصنيع أو انحرافات التجميع أو اختلافات درجة الحرارة ، والحفاظ على تأثير ختم مستقر.
توزيع القوة الموحدة: يوزع ضغط البراغي أو السحابات بالتساوي على أسطح التزاوج ، وتجنب الإجهاد المحلي المفرط الذي يسبب تشوه المكون.
الأنواع الشائعة وسيناريوهات التطبيق
بناءً على المواد والهياكل ، يتم تقسيمها بشكل أساسي إلى الفئات التالية:
حشيات المطاط
المادة: مطاط النتريل (مقاوم للزيت) ، مطاط الفلور (مقاوم لارتفاع درجة الحرارة ، التآكل الكيميائي) ، مطاط السيليكون (مقاوم لدرجات حرارة عالية ومنخفضة) ، إلخ.
الميزات: مرونة جيدة ، أداء ختم ممتاز ، مناسب للضغط المنخفض (≤1mpa) ، درجات الحرارة العادية أو سيناريوهات درجة الحرارة المتوسطة.
التطبيقات: واجهات تبريد الزيت ، مفاصل أنابيب الماء ، أسطح التزاوج منخفضة الضغط ، أختام نافذة المراقبة ، إلخ.
حشيات معدنية
المواد: النحاس ، الألومنيوم ، الصلب منخفض الكربون ، الفولاذ المقاوم للصدأ ، إلخ. النوع:
غسالات مسطحة: تستخدم لأسطح المفاصل للمكونات المعدنية لتعزيز الختم وتوزيع الضغط ؛
غسالات التروس: احصل على أسنان على شكل حلقة على السطح ، وتحقيق الختم من خلال تشوه الأسنان ، وهي مناسبة لسيناريوهات الضغط المتوسطة وعالية الضغط ؛
غسالات الأمواج: لديك مرونة معينة ويمكن أن تعوض عن تغييرات الفجوة ، مناسبة للمناطق المعرضة للاهتزاز.
التطبيقات: شفاه جسم الأسطوانة ذات الضغط العالي ، أغطية نهاية فاصل غاز الزيت ، مقاعد ختم العمود الرئيسية ، وما إلى ذلك ، في المناطق ذات الضغط العالي.
غسالات مركبة
الهيكل: إطار المعادن (مثل النحاس ، الفولاذ المقاوم للصدأ) مغطى بالمطاط ، أو الأسبستوس ، أو مواد الختم الجرافيت ، موازنة قوة المعدن وأداء الختم لغير المعادن.
الميزات: مقاومة للضغط العالي (ما يصل إلى 10 ميجابت أو أكثر) ، ومقاومة للدرجات الحرارة العالية ، ومناسبة لظروف العمل المعقدة.
التطبيقات: الغطاء الرئيسي لآلة المسمار ، الشفاه صمام الضغط عالي الضغط ، أجزاء اتصال بين فواصل غاز الزيت والأسطوانات.
غسالات الأسبستوس / غير الأسبستوس
المواد: الأسبستوس (المادة التقليدية ، يتم استبدالها تدريجياً بسبب المخاوف البيئية) أو الألياف غير الأسبستوس (مثل الألياف الزجاجية ، ألياف أراميد) مع المطاط.
الميزات: مقاومة حرارية جيدة (-50 ℃ ~ 200 ℃) ، التكلفة المنخفضة ، مناسبة لختم الضغط المتوسط والمنخفض.
التطبيقات: أغطية أسطوانة آلة المكبس القديمة ، وشفات أنابيب العادم ، إلخ.
المعلمات الرئيسية والاختيار
معلمات الحجم: يجب أن تتم مطابقة القطر الداخلي ، القطر الخارجي ، سمكه بصرامة مع ثقوب الترباس وأبعاد الحافة لجزء الاتصال ، سيؤدي إلى صعوبات في التثبيت ، ولن تغطي سطح الختم.
ضغط العمل: يمكن للضغط المنخفض (≤1mpa) تحديد غسالات المطاط أو غير الأسبستوس ؛ يحتاج الضغط المتوسط والعالي (1 ~ 10mpa) إلى اختيار غسالات معدنية أو مركبة.
درجة حرارة العمل: درجة الحرارة العادية (-20 ℃ ~ 80 ℃) يمكنها تحديد غسالات المطاط النتريل ؛ تحتاج درجة الحرارة العالية (80 ℃ ~ 200 ℃) إلى اختيار غسالات الفلورور أو المعدنية أو الجرافيت.
توافق الوسائط: يتطابق مع وسائط الاتصال (الهواء ، زيت التشحيم ، المبرد ، إلخ) ، مثل مطاط النتريل للسيناريوهات المقاومة للزيت ، الفلوروبر أو الفولاذ المقاوم للصدأ للسيناريوهات المقاومة للتآكل.
نقاط التثبيت والصيانة
التحضير قبل التثبيت:
قم بتنظيف بقع الزيت ، والصدأ ، والبورز على سطح المفصل ، وتأكد من أن السطح مسطح ونظيف ؛
تحقق مما إذا كانت الغسالات تحتوي على شقوق أو أضرار أو شيخوخة (مثل غسالات المطاط المتصلب) ، ولا تستخدم تلك غير المؤهلة.
التثبيت الصحيح:
يجب أن تتمحور الغسالات ووضعها لضمان تغطية كاملة لسطح الختم ، وتجنب الإزاحة مما تسبب في تسرب محلي ؛
عند تشديد البراغي ، قم بتطبيق قوة موحدة (في تسلسل قطري) ، وتجنب الإفراط في الإرهاق الذي قد يسحق الغسالات أو الإرهاق الذي قد يؤدي إلى ختم ضعيف ؛
قبل تثبيت غسالات معدنية ، ضع كمية صغيرة من مانع التسرب (مثل مانع التسرب السيليكون) لتعزيز تأثير الختم (ليس ضروريًا ، اعتمادًا على العمل
