الوظائف الرئيسية لخاتم أطلس كوبكو
أجزاء ختم خاصة: في الأسطح المفصل غير الدائرية لضاغط الهواء (مثل نقاط الاتصال غير الدائرية بين جسم الأسطوانة والغطاء النهائي ، ونقاط اتصال من التجاويف غير المنتظمة) ، تملأ الحلقات الخاصة على شكلها الثغرات وتحقيق الختم من خلال المطابقة بدقة مع أسطح الاتصال ، وتمنع تسرب الغاز أو الزيت.
تحديد المواقع والحد الدقيق: في مواضع التثبيت الخاصة للمكونات مثل الدوارات والمحامل والمكابس ، يمكن للحلقات ذات الشكل الخاص أن تحد من الإزاحة المحورية أو الشعاعية للمكونات ، مما يضمن حركتها داخل النطاق المصمم وتجنب التداخل مع أجزاء أخرى.
التخزين المؤقت وامتصاص الصدمات: يمكن لبعض الحلقات المرنة على شكل المواد (مثل المواد المطاطية أو المواد المركبة) امتصاص الاهتزاز والصدمة أثناء تشغيل المكون ، وتقليل الضوضاء وارتداءها ، وحماية أجزاء التزاوج الدقيقة.
التوجيه والدعم: في المسارات غير القياسية لمكونات الحركة المتبادلة مثل المكابس والسكان ، يمكن للحلقات ذات الشكل الخاص أن توفر وظائف توجيهية مستقرة ، مما يضمن دقة الحركة وسلاحها.
الأنواع الشائعة وسيناريوهات التطبيق
ختم حلقات على شكل خاص
الهيكل: المقطع العرضي في الغالب شبه شبه منحرف أو على شكل إسفين أو غير منتظم مع الشفاه ، وعادة ما تكون المواد مطاطية مقاومة للزيت ، بوليتيتابلورو إيثيلين (PTFE) ، أو المواد المركبة المغلفة بالمعادن.
التطبيق: أخاديد الختم على شكل خاص على الغطاء النهائي لضاغط الهواء المسمار ، وأسطح المفاصل غير الدائرية بين غطاء الأسطوانة وجسم الأسطوانة من ضاغط الهواء من نوع المكبس ، وواجهات خاصة لفاصل الزيت ، إلخ.
الميزات: يتطابق الشكل تمامًا مع أخدود الختم ، وتحقيق الختم من خلال تشوه الضغط ، وهو مناسب لأسطح الختم غير القياسية.

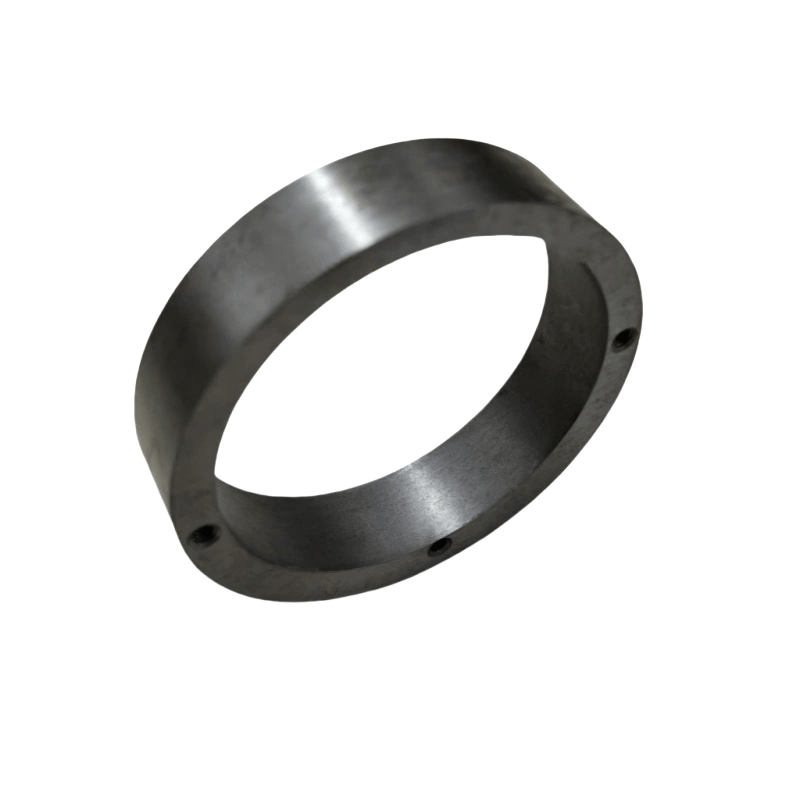

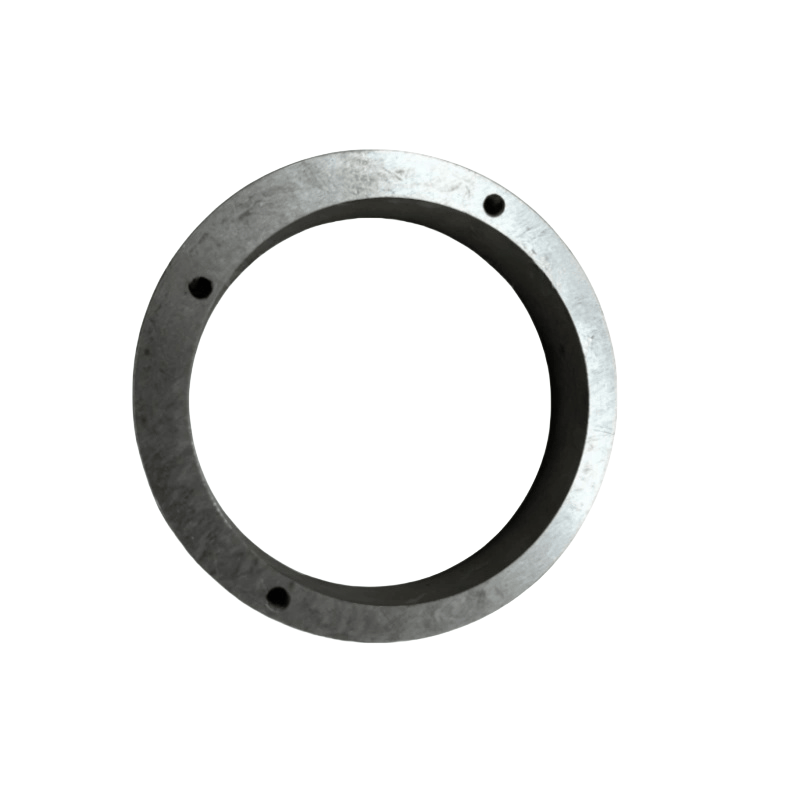

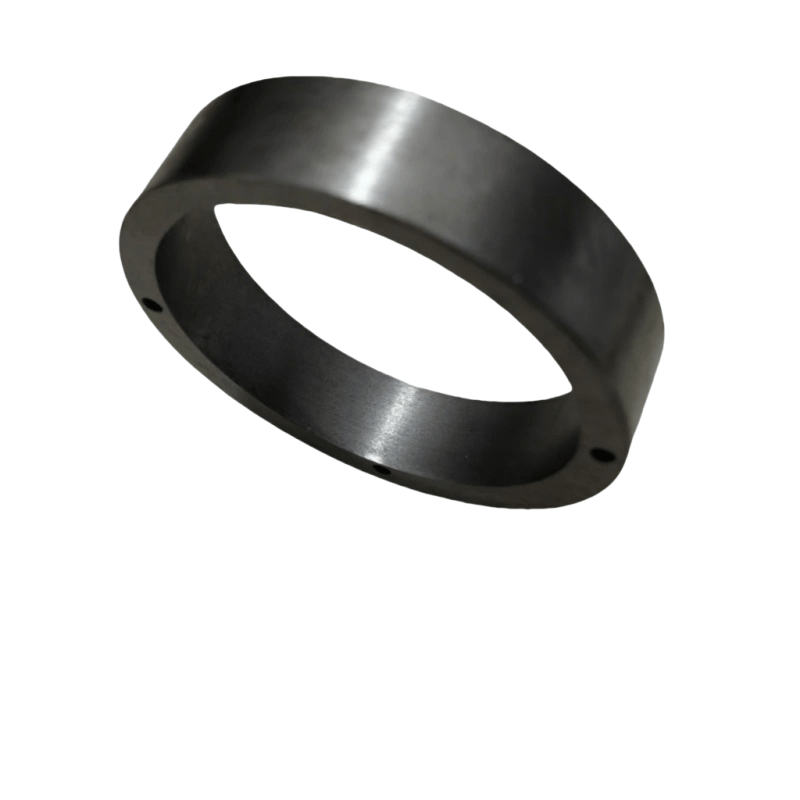

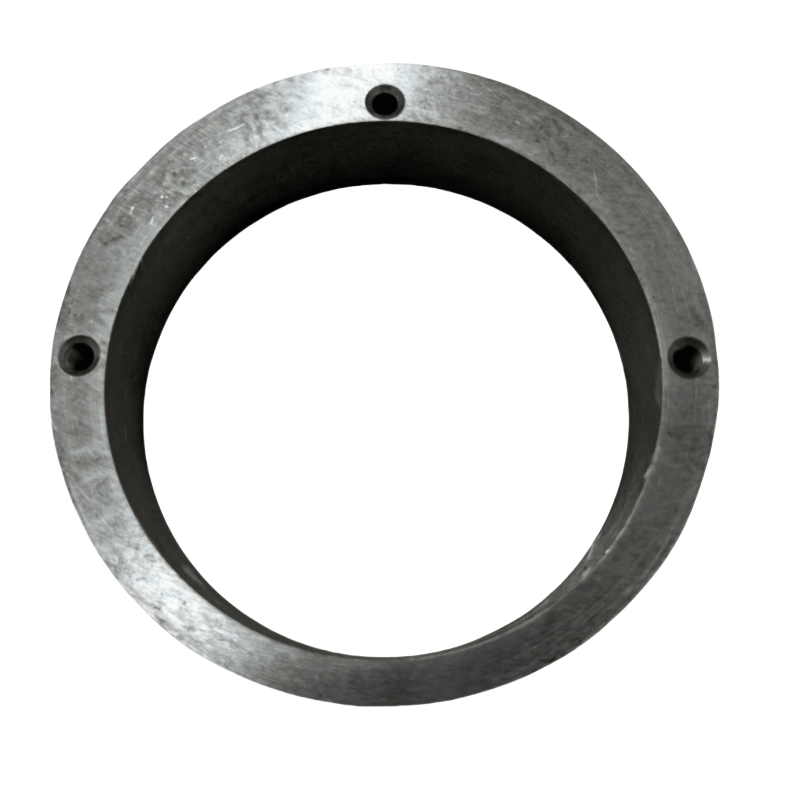

وضع حلقات على شكل خاص
الهيكل: في الغالب مصنوع من المعدن (مثل الفولاذ الكربوني ، الفولاذ المقاوم للصدأ) ، قد يكون المقطع العرضي على شكل حرف L أو على شكل حرف T أو متدفق ، مع التحمل الأبعاد الدقيق.
التطبيق: المواقع المحورية للدوار المسمار المزدوج ، وتعديل الفجوة لمقعد الحامل والسكن ، وفصل المكون في علبة المرافق ، إلخ.
الميزات: صلابة جيدة ، دقة الأبعاد العالية (التسامح عادة ≤ ± 0.02 مم) ، مما يضمن دقة الموضع النسبي للمكونات.
تخزين الخواتم الخاصة على شكل خاص
الهيكل: مصنوع من مواد مرنة (مثل مطاط النتريل ، البولي يوريثان) ، قد يكون المقطع العرضي أجوفًا أو له أخاديد ، مع قدرة ضغط معينة.
التطبيق: مناطق التخزين المؤقت بين لوحات الصمامات ومقاعد الصمام ، بين غطاء المكبس والأسطوانة ، نقاط اتصال من مكونات الاهتزاز المعرضة للاهتزاز.
الميزات: يمكن أن تمتص طاقة التأثير ، وتقليل التلامس الصعب بين الأجزاء المعدنية ، وانخفاض الضوضاء والارتداء.
توجيه حلقات على شكل خاص
الهيكل: مصنوع من مواد مقاومة للارتداء (مثل سبيكة النحاس ، والحديد الزهر المصنوع من الجرافيت) ، والثقب الداخلي أو الدائرة الخارجية من الأشكال غير القياسية (مثل الإهليلجي ، على شكل حلقة مع فتحات رئيسية).
التطبيق: الحركة الترددية توجيه المكابس ذات الشكل الخاص ، ودعم أجزاء من مهاوي غريب الأطوار ، إلخ.
الميزات: معامل الاحتكاك المنخفض ، مقاومة جيدة للارتداء ، ضمان نعومة مسارات الحركة غير القياسية.
المعلمات والمواد الرئيسية
المعلمات الأساسية:
أبعاد الشكل: يجب أن تكون متطابقة تمامًا مع تجويف أو أخدود موضع التثبيت ، بما في ذلك أبعاد المقطع العرضي على شكل خاص (مثل الطول والعرض والزاوية وما إلى ذلك).
دقة التسامح: لا سيما التسامح الأبعاد وتسامح وضع الأسطح التزاوج (مثل التوازي ، عمودي) ، والتي تؤثر بشكل مباشر على تأثير الختم أو تحديد المواقع.
أداء العمل: حدد المادة المناسبة بناءً على متطلبات ظروف العمل (على سبيل المثال ، -20 ℃ ~ 150 ℃ شائعة ، مقاومة الضغط 0.7 ~ 2MPa ، مقاومة التآكل ، إلخ).
المواد المشتركة:
المواد المعدنية: الصلب الكربوني (لتحديد المواقع) ، والفولاذ المقاوم للصدأ (لمقاومة التآكل) ، وسبائك النحاس (للتوجيه المقاوم للارتداء) ، ومناسبة لسيناريوهات عالية القوة وعالية الدقة.
المواد غير المعدنية: المطاط المقاوم للزيوت (من أجل الختم ، التخزين المؤقت) ، polytetrafluoroethylene (لختم منخفضة الاحتكاك) ، مواد مركبة (مثل المعدن + المطاط المركب ، الجمع بين الصلابة والمرونة).
نقاط التثبيت
احتياطات التثبيت:
يعد موضع تثبيت الحلقة ذات الشكل الخاص فريدًا ، ويجب وضعه بشكل صارم وفقًا لرسم التجميع لتجنب أخطاء التثبيت أو الاختلال (بعض الحلقات ذات الشكل الخاص لها اتجاهية).
قبل التثبيت ، قم بتنظيف الأطراف والشوائب على أسطح التزاوج. بالنسبة للحلقات المرنة على شكل خاص ، تجنب استخدام أدوات حادة للقبض وتسبب الخدوش أو الدموع. بالنسبة للحلقات المعدنية على شكل خاص ، يجب إيلاء الاهتمام للتخليص بينهما. إذا كانت ضيقة جدًا ، فقد يتسبب ذلك في صعوبات في التجميع أو تشويش المكون ؛ إذا كانت فضفاضة للغاية ، فسيؤثر ذلك على دقة تحديد المواقع.
