الأنواع والتطبيقات الرئيسية
اقتران مرن

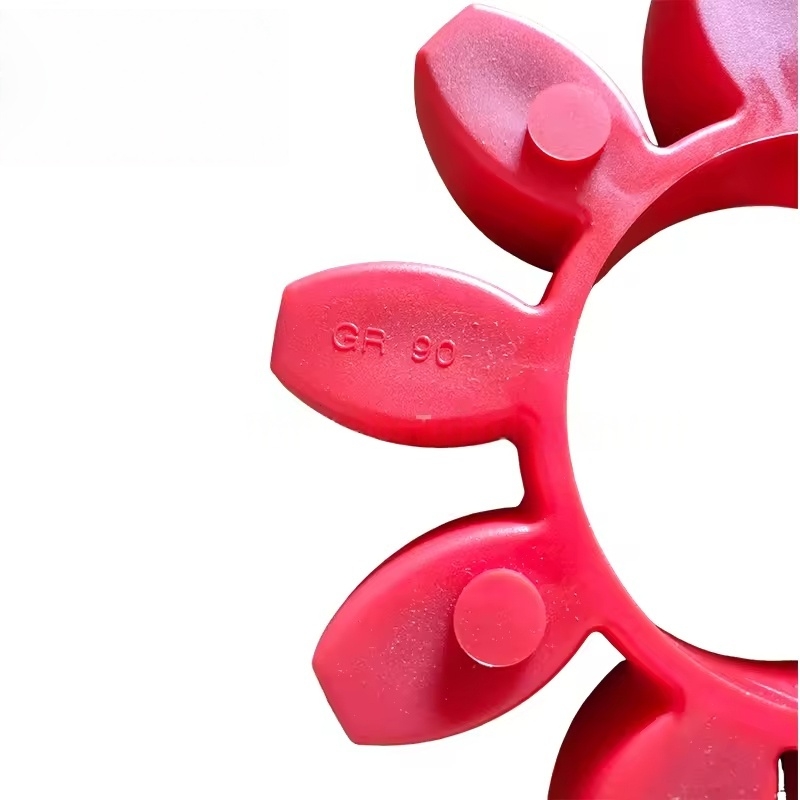

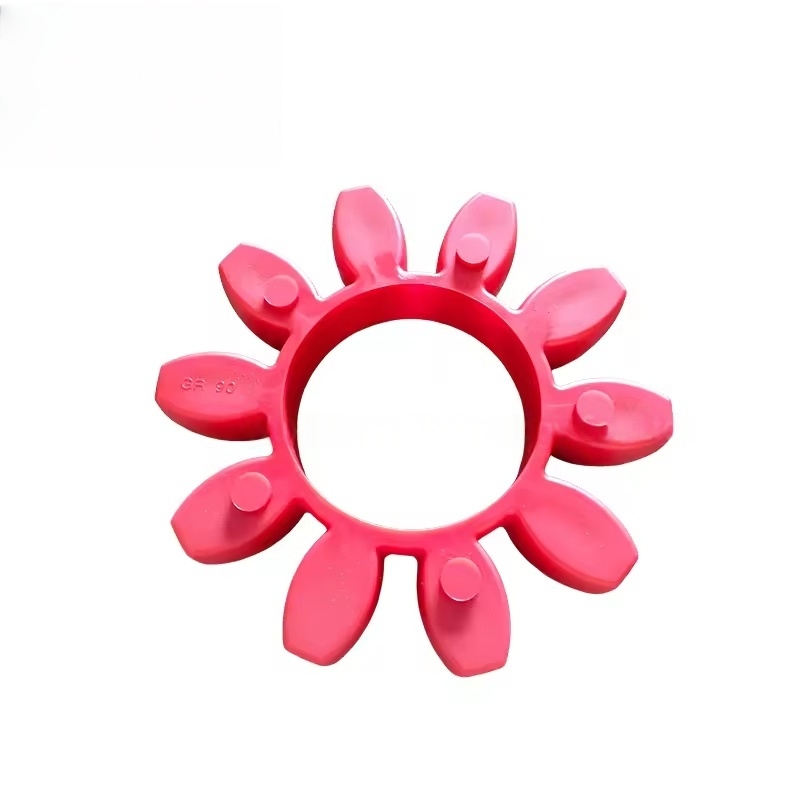

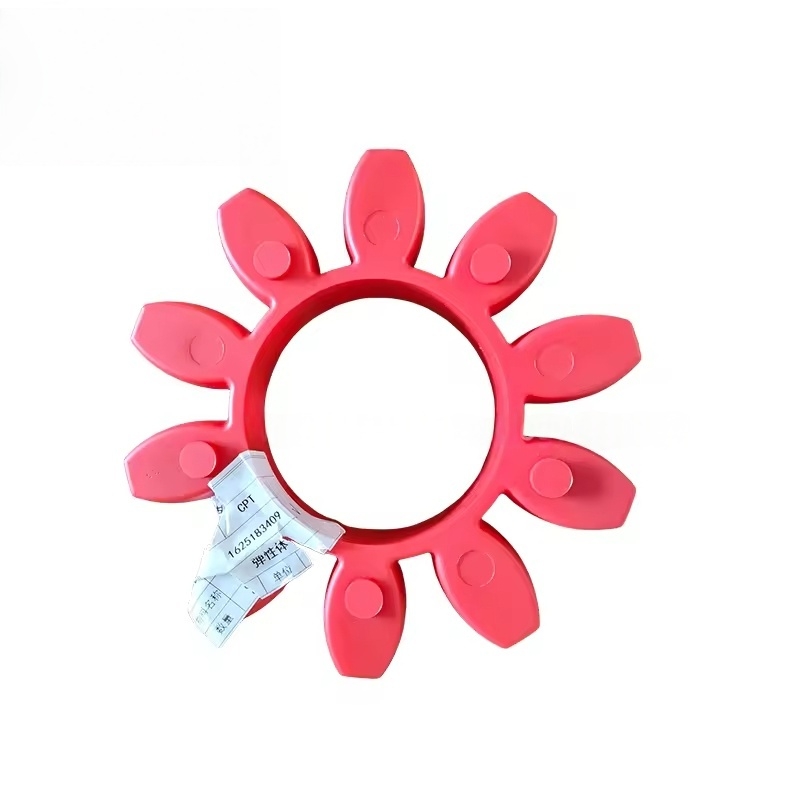

النوع الأكثر شيوعًا: يستخدم على نطاق واسع في ضاغطات الهواء المسمار الصغيرة والمتوسطة الحجم (مثل سلسلة GA) ، التي تتكون من اثنين من التوصيلات نصف وجسم مرن وسيط (مصنوع من المطاط أو البولي يوريثان).
سمات:
له مرونة معينة ، قادرة على امتصاص انحرافات التثبيت بين المحرك والوحدة الرئيسية (المحورية ، الشعاعية والزاوية).
يقلل من انتقال الاهتزاز ، ويقلل من الضوضاء التشغيلية ، ويحمي محامل المحرك والوحدة الرئيسية.
بنية بسيطة ، سهولة الصيانة ، والجسم المرن يمكن استبدالها بشكل منفصل عند ارتداؤها.
اقتران جامد
سيناريوهات التطبيق: عدد قليل من نماذج نقل كبيرة الحجم أو دقيقة للغاية. تتألف من مكونات اتصال صلبة معدنية.
سمات:
لا قدرة تعويض مرنة ، والتي تتطلب ارتفاعًا كبيرًا بين المحرك والوحدة الرئيسية.
انتقال عزم الدوران العالي ، مناسبة للنماذج عالية الطاقة ، ولكن متطلبات صارمة لدقة التثبيت.
اقتران الحجاب الحاجز
سيناريوهات التطبيق: بعض الوحدات الراقية أو الواسعة النطاق. باستخدام الحجاب الحاجز المعدني كعنصر مرن.
سمات:
مقاومة لدرجات الحرارة المرتفعة وتلوث الزيت ، وعمر الخدمة الطويل ، ومناسبة للظروف القاسية.
يمكن تعويض بعض الانحرافات مع الحفاظ على دقة انتقال عالية. الوظيفة الأساسية
ناقل الحركة عزم الدوران: نقل الطاقة الدورانية للمحرك بكفاءة إلى وحدة الضاغط الرئيسية لضمان التشغيل العادي للوحدة الرئيسية.
تعويض الانحراف: يسمح بانحراف تثبيت صغير بين المحرك والوحدة الرئيسية (مثل الإزاحة الناتجة عن التغيرات في درجة الحرارة أو الاهتزاز) ، وتجنب الأضرار التي لحقت بالمكونات بسبب الإجهاد الصارم.
عزل الاهتزاز: يمتص الاهتزازات من خلال عناصر مرنة ، ويقلل من انتقال الاهتزاز بين المحرك والوحدة الرئيسية ، ويمتد عمر الجهاز.
حماية الحمل الزائد: يتمتع تصميم الجسم المرن لبعض التوصيلات بوظيفة كسر الزائد لمنع الأضرار التي لحقت بالمحرك أو الوحدة الرئيسية بسبب الحمل الزائد الفوري.
الأخطاء الشائعة وإشارات الاستبدال
مظاهر الصدع:
يحدث الاهتزاز غير الطبيعي أو الضوضاء غير الطبيعية أثناء التشغيل (مثل أصوات تأثير المعادن ، وضوضاء التردد العالي).
تكسير الجسم المرن أو التآكل أو الشيخوخة (يتجلى مع تشققات السطح ، وتغيرات الصلابة).
تخفيف أو كسر براغي اتصال اقتران.
المحرك والوحدة الرئيسية ليست محورية ، مما يسبب التآكل أو ارتفاع درجة الحرارة للاقتران.
توقيت الاستبدال:
عندما يظهر الجسم المرن تآكلًا واضحًا أو تشققات أو تصلب شيخوخة.
عندما تُظهر مكونات الاقتران (مثل شبه التوافق) التشوه أو الشقوق أو تلف الخيط.
يوصى بالتفتيش والاستبدال وفقًا لحالة التآكل أثناء صيانة المعدات الرئيسية (عادة بعد 20،000 إلى 30،000 ساعة من التشغيل).
احتياطات الاستبدال والصيانة
تفضل أجزاء المصنع الأصلية: تتطابق أبعاد ودقة توصيلات أطلس COPCO لتطابق نماذج محددة (مثل مواصفات التوصيلات لسلسلة GA مختلفة) ، ويجب استخدام أجزاء المصنع الأصلية فقط لتجنب الاهتزاز أو نقل النقل بسبب عدم تطابق الحجم.
دقة التثبيت:
عند الاستبدال ، يصحح بدقة محرك المحرك والوحدة الرئيسية (عادة ما تكون الانحرافات الشعاعية والمحورية مطلوبة ≤ 0.1 مم) ، قياس باستخدام مؤشر الطلب ، إلخ.
عند تثبيت الجسم المرن ، تأكد من عدم التشويه ، وتشديد البراغي بالتساوي على عزم الدوران المحدد.
التفتيش المنتظم:
تحقق من حالة الجسم المرن ، وضيق البراغي ودرجة حرارة التشغيل أثناء الصيانة اليومية.
أوقف الجهاز في الوقت المناسب عندما يتم اكتشاف الاهتزاز غير الطبيعي والتحقق منه على الفور لتجنب توسيع الخطأ.
