1. الهيكل الأساسي ومبدأ العمل في أطلس كوبكو هو مقاييس ضغط ضاغط الهواء
تتضمن المكونات الرئيسية لقياس ضغط ضاغط الهواء العنصر المرن (لضغط الاستشعار) ، وآلية الإرسال (لتضخيم التشوه) ، وجهاز الإشارة (لعرض القراءات):
العنصر المرن: النوع الأكثر شيوعًا هو أنبوب الزنبرك (أنبوب معدني مجوف عازم في شكل C). عند إدخال الهواء المضغوط في الأنبوب ، يخضع أنبوب الزنبرك تشوهًا مرنًا بسبب الضغط الداخلي ، والذي ينتقل بعد ذلك من خلال قضيب توصيل بآلية الإرسال.
آلية الإرسال: تتألف من التروس ، والأدوات ، وما إلى ذلك ، فإنها تضخّم التشوه الصغير للعنصر المرن ويحفز المؤشر على التدوير.

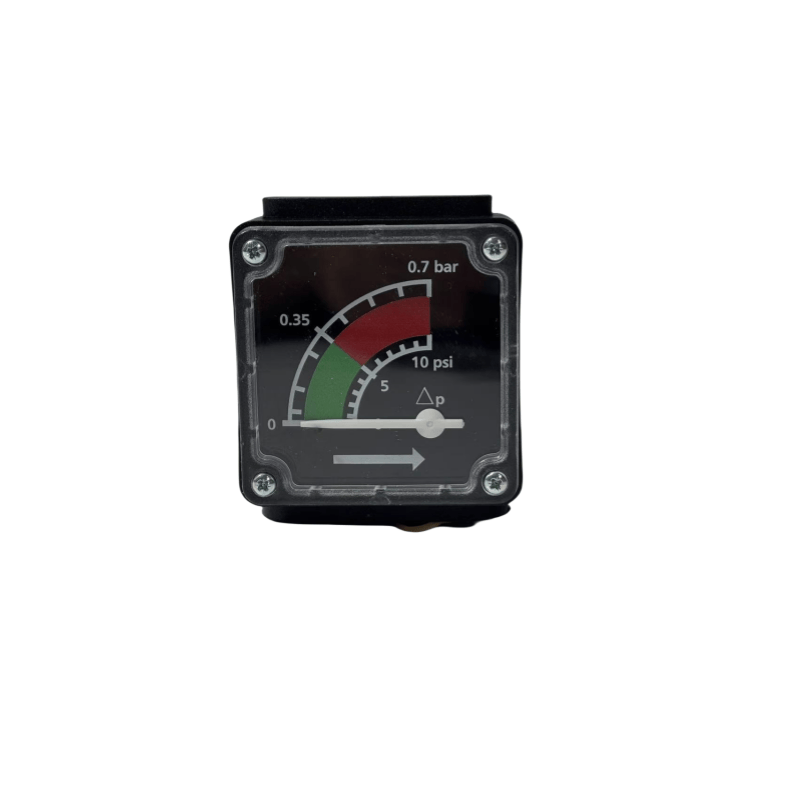

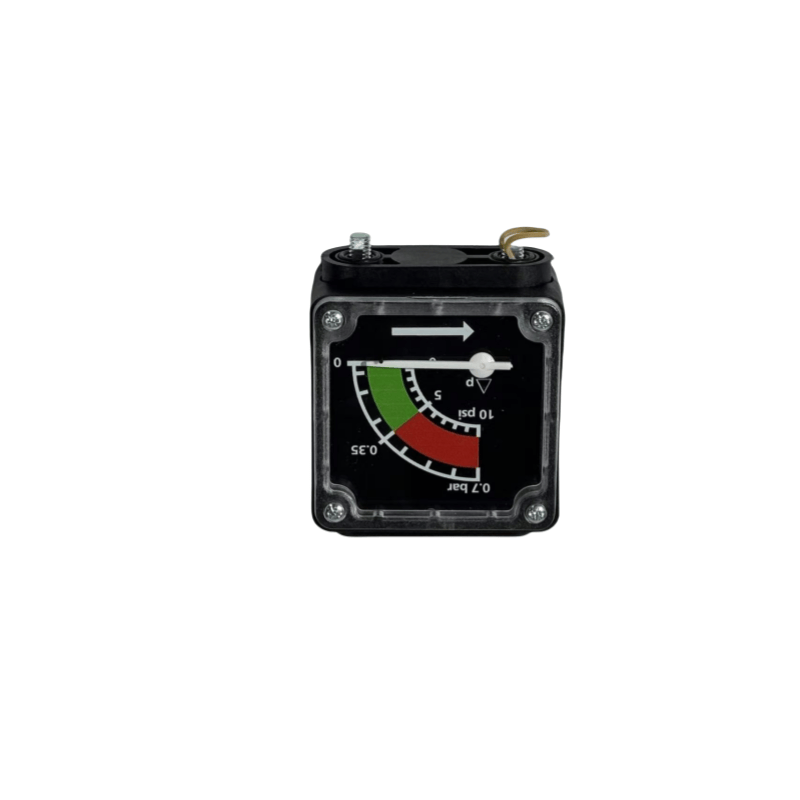

جهاز إشارة: يعمل مقياس الاتصال الهاتفي والمؤشر معًا لعرض قيمة الضغط مباشرة (الوحدات الشائعة هي MPA أو BAR أو PSI).
الثاني. الأنواع الشائعة وسيناريوهات التطبيق لأطلس Copco Air Compressor Gauges
بناءً على مبدأ القياس والهيكل ، تستخدم ضواغط الهواء عادة مقاييس الضغط من الأنواع التالية:
مقياس الضغط من نوع المؤشر العادي
الميزات: هيكل بسيط ، التكلفة المنخفضة ، القراءة البديهية ، مناسبة لمعظم أنظمة ضاغط الهواء (مثل خزانات تخزين الهواء ، مراقبة ضغط خطوط الأنابيب الرئيسية).
درجة الدقة: عادةً 1.6 درجة (خطأ مسموح به ± 1.6 ٪) ، تلبية المتطلبات الصناعية العامة ؛ للتطبيقات الدقيقة ، يمكن اختيار 1.0 درجة.
مقياس الضغط الزلزالي
الهيكل: تمتلئ العلبة بالجليرول أو زيت السيليكون للتخزين عن تأثير الاهتزاز على المؤشر ومنع ارتعاش المؤشر وارتداء المكونات الداخلية.
سيناريوهات التطبيق: ضواغط الهواء المحمول ، ضواغط الهواء من نوع المكبس (مع اهتزاز كبير) أو أنظمة ذات تقلبات الضغط المتكررة. مقياس ضغط التلامس الكهربائي
الوظيفة: بالإضافة إلى الإشارة إلى الضغط ، يمكن أن يصدر إشارة كهربائية عندما يتجاوز الضغط الحد المسبق للسيدات (الحدود العلوية والسفلية) و 联动 التحكم في بدء ووقف ضاغط الهواء أو يؤدي إلى تشغيل إنذار (مثل إيقاف الجهاز للحماية عندما يتجاوز الضغط الحد الأعلى).
التطبيق: التحكم التلقائي لأنظمة ضاغط الهواء ， تحقيق تنظيم الضغط التلقائي.
مقياس الضغط الرقمي
الميزات ： الضغط المقاس بواسطة المستشعر الإلكتروني ， المعروض في شكل رقمي على شاشة LCD - الدقة العالية (غالبًا ما تكون أعلى من 0.5 درجة) ， يمكن تجهيزها بوظائف تسجيل البيانات والاتصال (مثل واجهة RS485).
قابلة للتطبيق ： أنظمة ضاغط الهواء الذكي أو المواقف التي تتطلب التحكم الدقيق في الضغط (مثل المختبرات ، تصنيع الدقة).
ثالثا. المعلمات الأساسية ونصائح الاختيار لنطاق قياس ضغط ضاغط Atlas Copco Air Air
من الضروري تغطية ضغط العمل الفعلي لضاغط الهواء (عادةً 0 ~ 1.6mpa ، 0 ~ 2.5mpa) ، وعند اختيار النطاق ، اتبع المبدأ القائل بأن "ضغط العمل يجب أن يكون بين 1/3 و 2/3 من المدى" (على سبيل المثال ، يمكن أن يكون ضغط العمل على المدى. مستوى الدقة
بالنسبة لظروف العمل العادية ، فإن درجة 1.6 كافية ؛ للقياس أو التحكم الدقيق ، مطلوب درجة 0.4 درجة أو 0.25 (مع أخطاء أصغر). مواصفات الواجهة

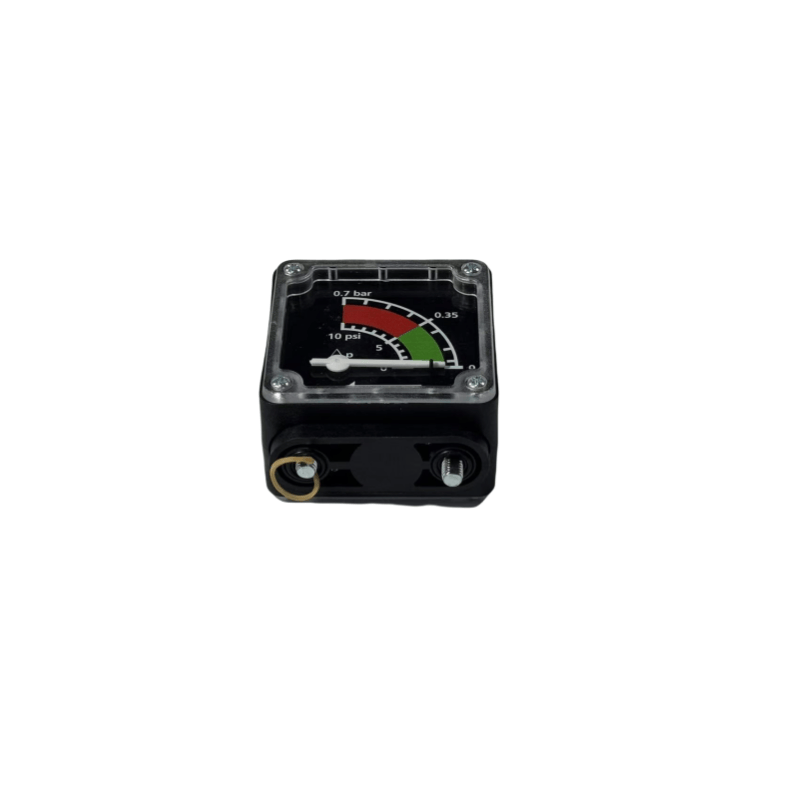

عادة ما تكون الواجهات الملولبة M14 × 1.5 ، G1/4 ، NPT1/4 ، وما إلى ذلك ، وتحتاج إلى مطابقة واجهة خط أنابيب ضاغط الهواء. يمكن أن يتم التثبيت من خلال تحويل المحول.
القدرة على التكيف البيئي
درجة الحرارة: -40 ~ 70 ℃ (النوع القياسي) ، للبيئات ذات درجة حرارة عالية ، حدد نماذج مقاومة للدرجات الحرارة العالية (مثل المقاييس المقاومة للصدمات المليئة بالسيليكون).
توافق الوسائط: عندما يحتوي الهواء المضغوط على ضباب زيت ، تأكد من أن المكونات الداخلية للمقياس مقاومة للزيت ؛ لضواغط الهواء بدون زيت ، اختر مادة من الفولاذ المقاوم للصدأ (لمقاومة التآكل).
مواصفات التثبيت واستخدام مواصفات Atlas Copco Air Compressor Lauges Locates Location
يجب تثبيته في موضع يمكن ملاحظته بسهولة وخالية من الاهتزاز (مثل الجزء العلوي من خزان تخزين الهواء ، خط أنابيب ضاغط الهواء) ، وتجنب أشعة الشمس المباشرة أو بالقرب من مصادر الحرارة (لمنع درجة الحرارة من التأثير على الدقة).
التثبيت الأفقي أو الرأسي (وفقًا للاتجاه المشار إليه في الاتصال الهاتفي) ، مع زاوية الميل لا تتجاوز 30 درجة ، وإلا فإنه سيؤدي إلى أخطاء القراءة.
متطلبات التثبيت
قم بتثبيت أنبوب عازلة (مثل أنبوب الملف أو صمام إيقاف): لتقليل تأثير نبض الضغط على قلب المقياس وتمديد عمره.
غاز العادم قبل الاستخدام الأولي: عند فتح الصمام ، تعمل ببطء لتصريف المياه المكثفة أو الشوائب في خط الأنابيب لمنع تلف المكونات الداخلية.
معايرة منتظمة
وفقًا لمتطلبات القياس ، المعايرة مرة واحدة على الأقل في السنة (من خلال مقارنة مع مقياس الضغط القياسي) ، إذا كان الانحراف مفرطًا ، فسيحتاج إلى إصلاحه أو استبداله لضمان قراءات دقيقة (خاصة بالنسبة لمقاييس الضغط في خزانات التخزين المتعلقة بالسلامة).
