الوظائف الرئيسية لـ Atlas Copco

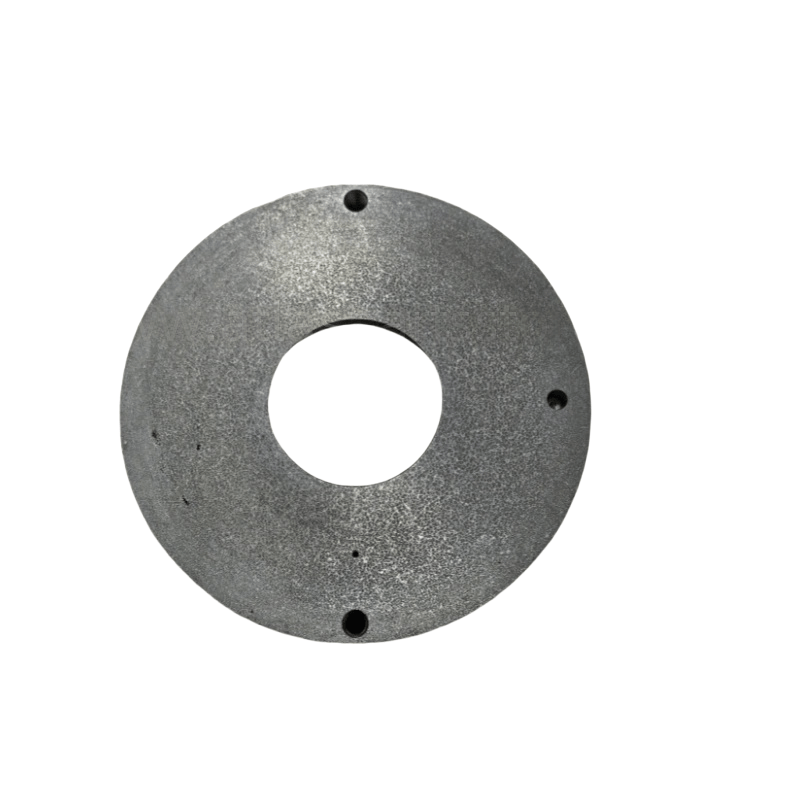

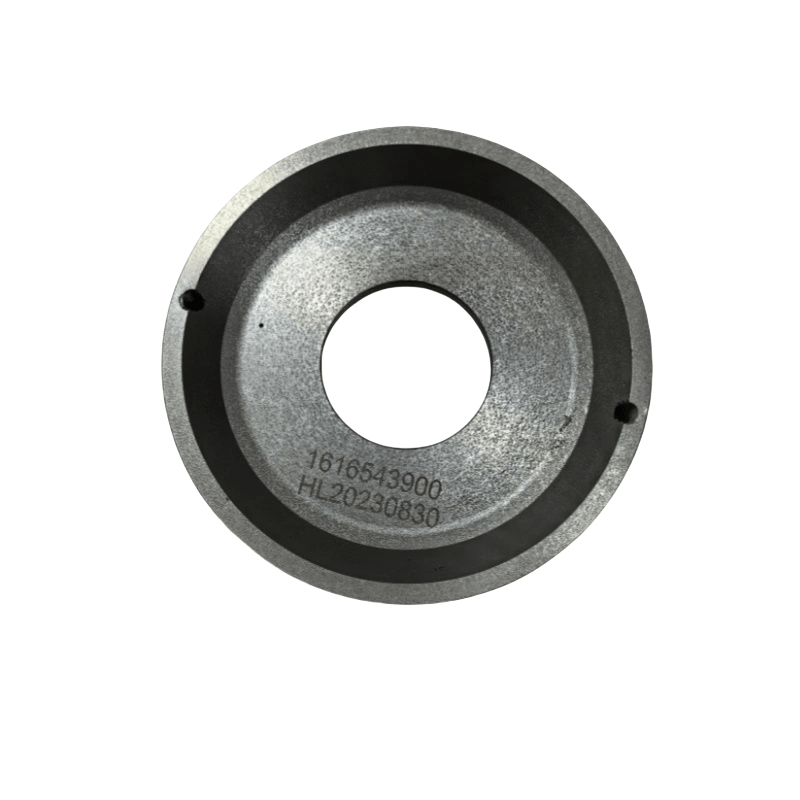

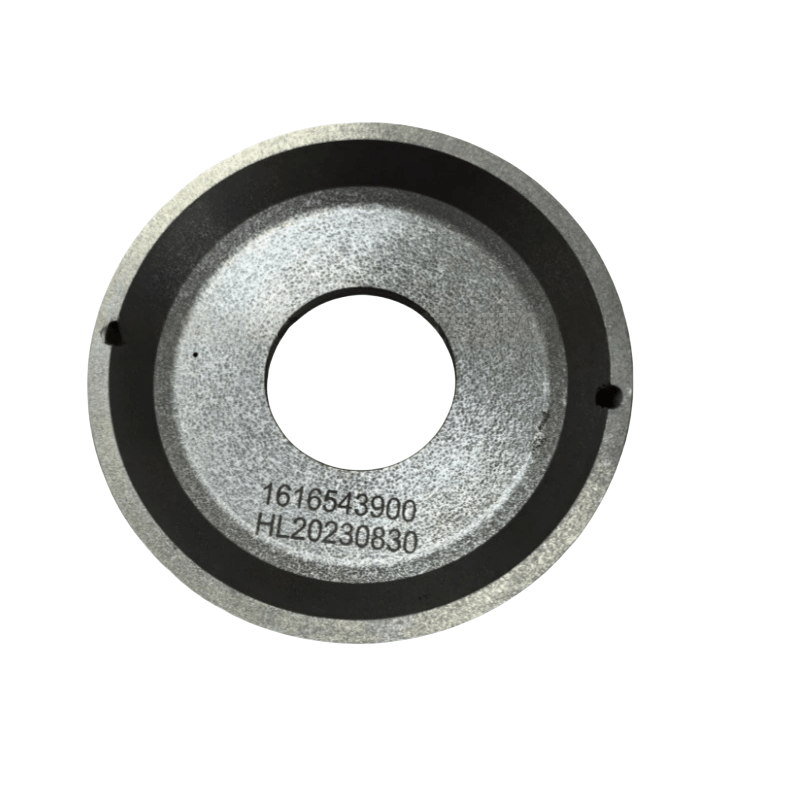

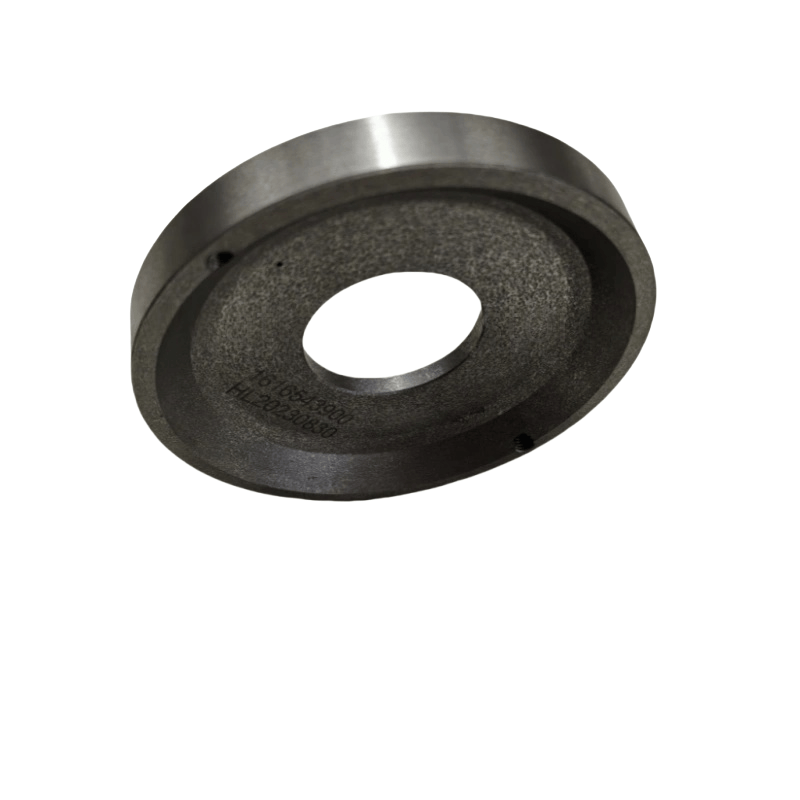

تحديد المواقع الدقيقة: خلال تجميع المكونات مثل المحامل والتروس والمكابس في ضاغط الهواء ، يضمن حلقة الفاصل أن الأجزاء المجاورة تحافظ على الخلوص المحوري المصمم وفقًا لمتطلبات التصميم ، مما يمنع التذبذب بسبب الإزالة المفرطة أو التشويش على الاحتكاك بسبب التصريح الكافي.
تشتت الحمل: في المكونات الحاملة للقوة مثل المحامل وأكمام العمود ، يمكن أن تساعد حلقة الفاصل في توزيع القوة المحورية ، مما يقلل من ضغط الحمل على الأجزاء الفردية وتوسيع عمر خدمة المكونات.
مساعدة الختم: يتم استخدام بعض حلقات الفاصل بالتزامن مع حلقات الختم للتحكم في ضغط عناصر الختم ، مما يضمن تأثير الختم ومنع تسرب زيت التشحيم أو تسرب الغاز المضغوط.
التجميع المبسط: يمكن أن تحل حلقات الفاصل الموحدة محل تصاميم عمود مركب معقدة ، مما يقلل من صعوبة المعالجة وتسهيل التفكيك والصيانة.
مواقع التطبيق المشتركة
مكونات العمود الرئيسي: في أنظمة العمود الدوار لضواغط الهواء من النوع المسمار ، مثل مهاوي الدوار من الذكور والإناث وأعمدة الحركية ، غالبًا ما يتم تثبيت حلقات المباريات بين المحامل والتروس (أو التوصيلات) للتحكم في إزالة التخليص وتخليص التروس.
آلية توصيل المكبس: في ضواغط الهواء من نوع المكبس ، يمكن استخدام حلقات الفاصل في نقاط اتصال قضبان التوصيل والعمود المرفقية لضمان الحركة الدقيقة للمكبس في الأسطوانة وتجنب التصادمات برأس الأسطوانة.
بين جسم الأسطوانة والغطاء النهائي: بالنسبة لبعض ضواغط الهواء ، يتم استخدام حلقة الفاصل للتحكم في المسافة بين جسم الأسطوانة والغطاء النهائي لضمان كمية الضغط المعقولة لعناصر الختم الداخلية.

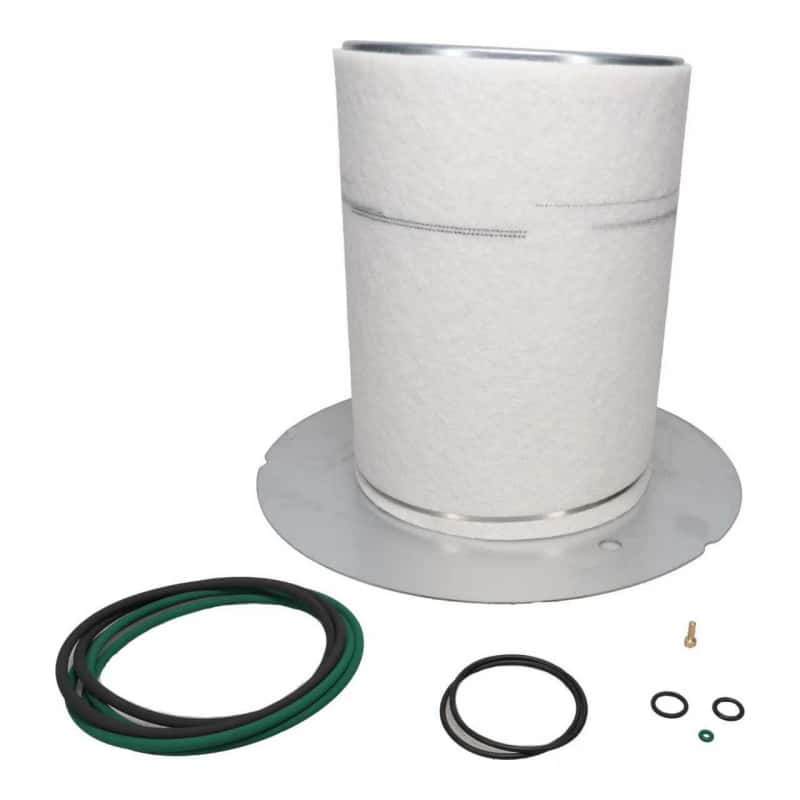

جوهر فاصل الزيت: في دلو جمع الزيت ، يمكن استخدام حلقة الفاصل لإصلاح موضع نواة فاصل الزيت لضمان تواصله مع جسم الجرافة وتحسين كفاءة الفصل.
المواد والاختيار
المواد: اعتمادًا على حجم القوة ودرجة حرارة العمل ومتطلبات مقاومة التآكل ، تشمل المواد الشائعة:
الصلب الكربوني العادي (للسيناريوهات منخفضة الحمل ، درجات الحرارة العادية) ؛
الفولاذ المقاوم للصدأ (مقاوم للتآكل ، مناسبة للبيئات الرطبة أو التي تحتوي على الزيت) ؛
سبيكة النحاس أو الألومنيوم (نسيج ناعم ، يمكن أن يقلل من التآكل على أجزاء التزاوج ، مناسبة للتجميع الدقيق). المعلمات الرئيسية:
القطر الداخلي (مطابقة القطر الخارجي للعمود أو موضع التثبيت) ؛
القطر الخارجي (المناسب مع القطر الداخلي لجزء السكن أو التزاوج) ؛
السماكة (تحديد مسافة التباعد ، يجب أن تمتثل بصرامة لمتطلبات رسومات التصميم ، وعادة ما يتم التحكم في التسامح في ± 0.01 إلى ± 0.05 مم) ؛
خشونة السطح (يجب أن تكون ناعمة بدون نوبات ، لتجنب خدش جزء التزاوج أثناء التجميع).
