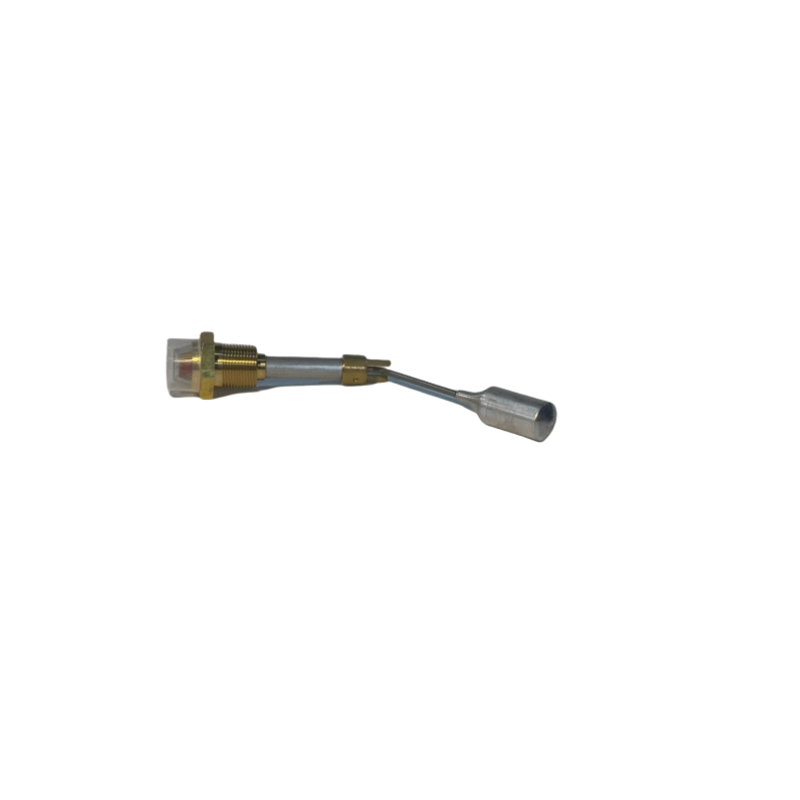

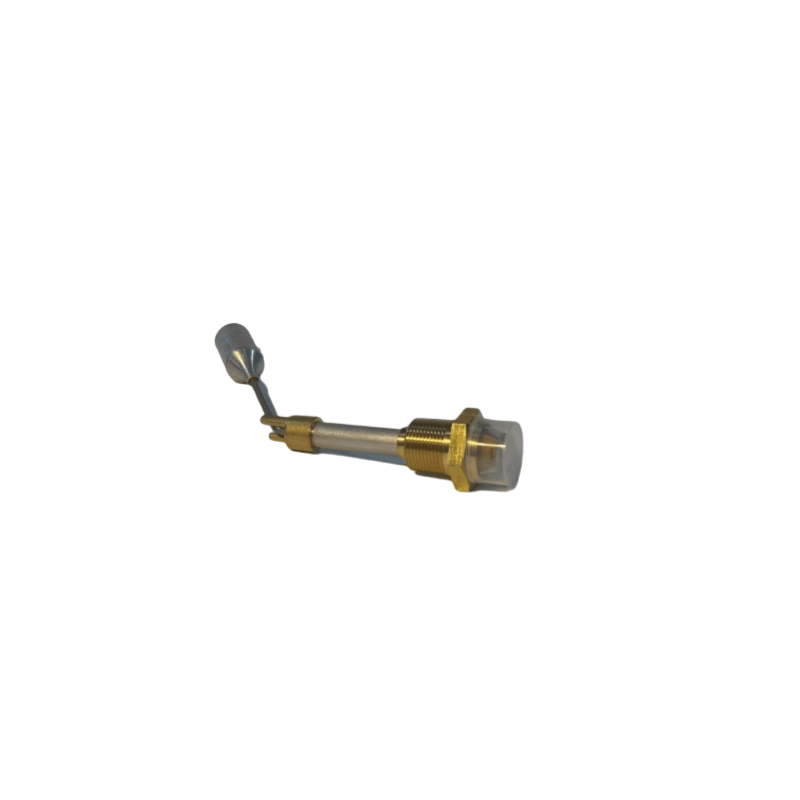

مؤشر زيت Atlas Copco Air Level Compressor Compression
مراقبة مستوى الزيت: يعرض الارتفاع الحالي لزيت التشحيم داخل ضاغط الهواء في الوقت الفعلي ، مما يساعد المشغلين على تحديد ما إذا كانت كمية الزيت تلبي متطلبات التشغيل (عادةً ضمن المقاييس "الحد الأدنى" و "الحد الأقصى").
مراقبة جودة الزيت: يمكن لبعض مؤشرات مستوى الزيت الشفافة أن تلاحظ في وقت واحد لون وحالة الزيت ، مما يسمح بتحديد ما إذا كان زيت التشحيم قد تدهور (مثل تحول الأسود أو المستحلب أو يحتوي على شوائب).
تنبيه السلامة: يصدر إنذارًا مبكرًا لمستويات الزيت غير الطبيعية (إما مرتفعة جدًا أو منخفضة جدًا) لمنع سوء التشحيم بسبب عدم كفاية الزيت ، وزيادة تآكل المكونات ، أو زيادة استهلاك الوقود وانخفاض كفاءة فاصل الزيت في حالة الزيت المفرط.
الأنواع والهياكل الشائعة
عن طريق تصنيف المواد:
مؤشر مستوى زيت الزجاج/الأكريليك: مصنوع من مادة شفافة ، مثبتة مباشرة على خزان الزيت أو غلاف فاصل الزيت ، مما يشير إلى مستوى الزيت من خلال خطوط المقياس. التكلفة المنخفضة ، والملاحظة البديهية ، ولكن هشة ، مناسبة للمناطق ذات الضغط المنخفض ودرجات الحرارة العادية.
مؤشر مستوى زيت القشرة المعدنية: قذيفة مصنوعة من مادة معدنية ، مع نافذة مراقبة شفافة (البلاستيك الزجاجي أو المقاومة للحرارة) من الداخل ، مقاومة للضغط العالي وتأثير ، مناسبة لأجسام الأسطوانة عالية الضغط أو بيئات درجات الحرارة العالية.
مؤشر مستوى الزيت المغناطيسي: يستخدم مبدأ الاقتران المغناطيسي ، مع ارتفاع التعويم والسقوط لدفع شريط المؤشر المغناطيسي الخارجي لتغيير اللون ، وتحقيق شاشة لمستوى الزيت غير الممتاز ، وختم جيد ، ومناسب للبيئات ذات الضغط العالي ، والقابلة للاشتعال ، والبيئات المتفجرة.
عن طريق طريقة التثبيت:
إدراج نوع: تم إدخاله مباشرة في خزان الزيت ، لوحظ من خلال الجانب أو الأعلى ، بنية بسيطة.
نوع الحافة: متصل بسكن خزان الزيت من خلال شفة ، ختم أفضل ، مناسبة للمناطق ذات الضغط العالي.
نوع الأنبوب: يمكن تثبيته بخزان الزيت من خلال أنبوب معدني ، في موضع مراقبة مناسب ، مرن.
المعلمات الرئيسية والاختيار
ضغط العمل: يحتاج إلى مطابقة ضغط غرفة الزيت في ضاغط الهواء (مثل ضاغط الهواء منخفض الضغط 0.7-1.0MPa ، نماذج ذات ضغط عالي تصل إلى 10 ميجا باسكال أو أكثر) ، لتجنب التكسير بسبب عدم وجود مقاومة للضغط.
درجة حرارة العمل: حدد بناءً على درجة حرارة العمل لزيت التشحيم (عادة -20 ℃ ~ 120 ℃) ، تتطلب النماذج ذات درجة الحرارة العالية استخدام المواد المقاومة لدرجات الحرارة العالية (مثل الزجاج البورسليت ، والمواد المعدنية).
طريقة الملاحظة: مكشوفة (تعرض مباشرة للمراقبة) أو إخفاءها (مع غطاء وقائي لمنع التصادم) ، تم اختياره بناءً على بيئة التثبيت.
حجم الواجهة: يجب أن يتطابق مؤشر ترابط الاتصال أو الحافة لخزان الزيت (مثل M16 × 1.5 ، G1/2 ، إلخ).
احتياطات التثبيت والاستخدام
موقع التثبيت: يجب تحديده في موضع يسهل مراعاته عند إيقاف ضاغط الهواء ، وتجنب حظره بواسطة الأنابيب أو المكونات ، وبعيدًا عن مصادر الحرارة عالية الحرارة أو المكونات الدوارة عالية السرعة.
التنظيف والصيانة: امسح بانتظام سطح مؤشر مستوى الزيت لإزالة بقع الزيت والغبار ، مما يضمن ملاحظة واضحة ؛ استبدل عندما تتلف المكونات الزجاجية/الشفافة أو عدم وضوح المقياس.
حكم مستوى النفط:
راقب بعد إيقاف ضاغط الهواء وإرجاع دائرة الزيت زيت (عادة 10-15 دقيقة) ، لتجنب انحراف مستوى الزيت الناجم عن دوران الزيت أثناء التشغيل.
يجب الحفاظ على مستوى الزيت بين المقاييس "دقيقة" (الحد الأدنى) و "الحد الأقصى" (الحد الأقصى). يتطلب الحد الأدنى من الحد الأدنى تجديد الزيت في الوقت المناسب ، وأعلى من الحد الأعلى يتطلب تصريف الزيت الزائد.
ختم مضاد للتسرب: تحقق من حشية الختم لاكتمالها أثناء التثبيت ، استخدم قوة تشديد معتدلة ، لمنع تسرب الزيت.
