استعدادات معدات أطلس كوبكو
إعداد الأداة
الأدوات الأساسية: مفتاح المقبس ، وجع عزم الدوران ، وجع مفتاح سداسي ، ومقياس الشعور ، ومؤشر الاتصال الهاتفي ، والتجول (البولر) ، وقضيب النحاس ، ومطرقة المطاط.
الأدوات المساعدة: تنظيف القماش ، زيت التشحيم (للتروس) ، مانع التسرب ، عامل التنظيف (مثل الكيروسين أو عامل التنظيف الخاص).
معدات السلامة: القفازات ، نظارات السلامة ، أحذية مقاومة للانزلاق.
فحص الجزء

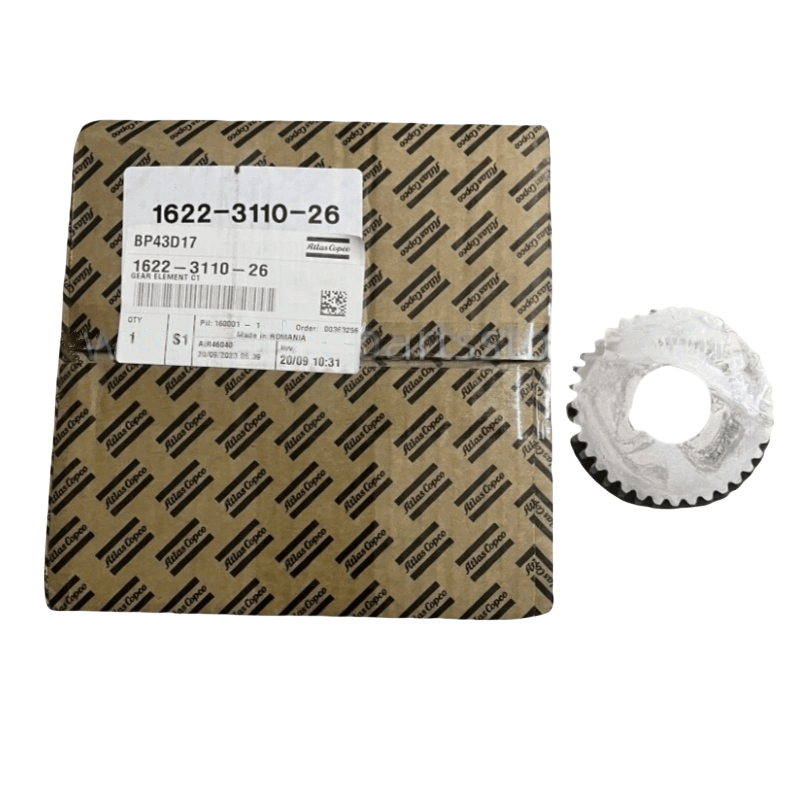

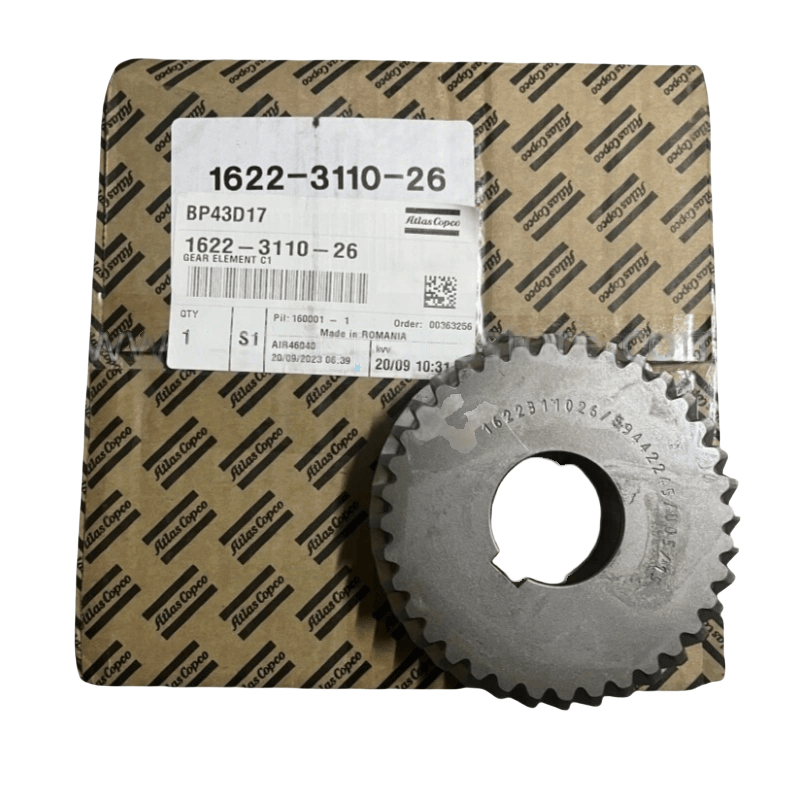

تأكد من أن مجموعة التروس الجديدة (بما في ذلك معدات القيادة ، والعتاد المدفوعة ، والعتاد المتزامن ، وما إلى ذلك) يحتوي على نفس النموذج والوحدة والنمطية والأسنان على أنها الأصلية ، وتحقق مما إذا كان سطح الأسنان يحتوي على شقوق أو شقوق أو تلف.
قم بإعداد أجزاء التآكل المطابقة: محامل عمود التروس ، ومكونات الختم (مثل أختام زيت الهيكل العظمي) ، ومكتب الدبابيس ، ومسامير التثبيت ، إلخ.
إغلاق المعدات وسلامة التدابير
قم بإيقاف تشغيل مصدر طاقة ضاغط الهواء وقم بتعليق علامة تحذير "تحت الصيانة".
حرر الهواء المضغوط في النظام (افتح صمام الإغاثة) ، واستنزف زيت التشحيم في فاصل الزيت.
خطوات التفكيك
إزالة المكونات الخارجية
قم بإزالة الغطاء الوقائي لضاغط الهواء أو البكرة (إذا كان مدفوعًا بالحزام) أو اقتران ، مما يعرض غطاء نهائي علبة التروس.
قم بإزالة مسامير التثبيت الخاصة بغطاء نهاية علبة التروس ، ثم اضغط برفق على حافة الغطاء النهائي بمطرقة مطاطية لتخفيفها ، وإزالة الغطاء النهائي (ملاحظة للحفاظ على حشية الختم).
قم بإزالة مجموعة التروس القديمة
حدد الموضع النسبي للترس والعمود (استخدم قلم علامة للعلامة) ، مما يضمن أن المرحلة صحيحة أثناء التثبيت (خاصة بالنسبة للتروس المتزامنة).
قم بقياس وتسجيل إزالة التشريح (باستخدام مقياس Feeler) والتخليص المحوري (باستخدام مؤشر الطلب) كمرجع لتثبيت الترس الجديد.
استخدم مجتذبًا لإزالة الترس (إذا كان للعتاد تداخل مع العمود ، يمكنك تسخين الحلقة الخارجية من الترس قليلاً للمساعدة في الإزالة ، وتجنب الأضرار التي لحقت بقطر العمود).
قم بإزالة المحامل القديمة بشكل متزامن ، وأختام الزيت ، وما إلى ذلك ، تنظيف بقع الزيت وملفات الحديد في قطر العمود وصندوق التروس (استخدم عامل التنظيف للشطف والتجفيف).
قم بتثبيت مجموعة التروس الجديدة
إعداد المكونات
تحقق مما إذا كان قطر رمح التروس وسطح مقعد الحمل ناعمًا ، بدون ارتداء أو خدوش. إذا لزم الأمر ، قم بإصلاحها (مثل الطحن البسيط).
يمكن طلاء المحامل والتروس الجديدة بكمية صغيرة من زيت التشحيم لمنع الصدأ. إذا كان ذلك بمثابة ملاءمة للتداخل ، فقم بتسخين الترس في الزيت الساخن من 80 إلى 100 درجة مئوية لمدة 5-10 دقائق (أو استخدم سخانًا خاصًا) لتسهيل التثبيت.
تثبيت العتاد والمحامل
حدد موقع الترس وفقًا للعلامة على عملية الإزالة وأدخله ببطء في قطر العمود (تجنب التنصت الصعب ، واستخدم قضيب النحاس للنقر برفق على وجه نهاية الترس) ، تأكد من أن وضع التروس المحوري دقيق (إذا احتاجت حلقة المسافة إلى تثبيت ، تأكد من أن تكون مسطحة ومتلامسة وثيقة).
عند تثبيت المحامل ، تأكد من أن الحلقة الداخلية للمحمل تتناسب مع كتف العمود ، وتناسب الحلقة الخارجية مع ثقب المقعد المحمل بشكل صحيح. استخدم مطبعة أو مقبس للضغط عليه بالتساوي (لا تقم بضرب الجسم المتدحرج من المحمل).
عند تثبيت التروس المتزامنة ، قم بمحاذاة علامات سطح الأسنان بدقة لضمان أن مرحلة التشجيع من التروس تتوافق مع المصنع الأصلي (خاصة بالنسبة للتروس المتزامنة من الذكور والإناث من ضاغط الهواء المسمار ، مما يؤثر بشكل مباشر على إزالة الدوار).
ضبط التخليص
خلوص الربط: قم بقياس الخلوص الجانبي عند نقطة التشجيع من الترس مع مقياس الشعور. يجب أن تمتثل لمتطلبات دليل المعدات (عادةً 0.1-0.3 مم ، مع اختلافات كبيرة لنماذج مختلفة). إذا لم تتطابق الخلوص ، فتحقق من موضع التثبيت في الترس أو استبدل لوحة التعديل.
الخلوص المحوري: قياس الحركة المحورية للترس مع مؤشر الاتصال للتأكد من أنه ضمن النطاق المسموح به (عمومًا .10.1 مم). اضبط سمك الغطاء النهائي المحمل أو حلقة المسافة لتحقيق ذلك.
تثبيت الختم والغطاء النهائي
قم بتثبيت حشية الختم الجديدة أو قم بتطبيق مانع التسرب في أخدود الختم من غطاء نهاية علبة التروس (ضع طبقة رقيقة بالتساوي) ، مما يضمن أن يكون سطح الختم نظيفًا.
قم بمحاذاة دبابيس تحديد موقع الغطاء النهائي ، وتشديد مسامير التثبيت بالتساوي (اتبع التسلسل القطري وشد عزم الدوران وفقًا للمتطلبات اليدوية) لمنع الغطاء النهائي من التشوه.
عند تثبيت ختم زيت الهيكل العظمي ، انتبه إلى اتجاه الشفاه (عادة نحو جانب غرفة الزيت) ، استخدم أداة خاصة للضغط عليها في مكانها ، وتجنب الأضرار التي لحقت بالشفاه.
