1. الوظائف الأساسية ومبادئ العمل لعنصر مرشح الزيت لضواغط Atlas Copco Air
الشوائب الترشيح: عندما يتداول زيت التشحيم ، يعترض عنصر مرشح الزيت على الجسيمات بقطر ≥ 10 ميكرون (يمكن أن ترشح عناصر المرشح الدقيق إلى 5 ميكرون أو أقل) من خلال مادة المرشح الداخلي ، وحماية أسطح الاحتكاك (مثل بكرات تحمل الأسنان) من الخدش.
الحفاظ على جودة الزيت: تقليل ترسب الحمأة (منتجات الأكسدة من زيت التشحيم) في النظام ، مما يطيل عمر خدمة زيت التشحيم.
ضمان الدورة الدموية: أثناء التصفية ، والحفاظ على مقاومة تدفق الزيت التشحيم ضمن نطاق معقول (عادةً 0.2 ميجا باسكال) ، مما يضمن إمدادات الزيت الكافية لجميع مناطق التشحيم.
عملية العمل: يمر زيت التشحيم من الخارج أو داخل عنصر المرشح ، عبر مادة المرشح للترشيح ، ويتدفق الزيت النظيف من الجانب الآخر ، مع الاحتفاظ بالشوائب على السطح أو داخل مادة المرشح.
الثاني. الأنواع الشائعة والخصائص الهيكلية لعنصر مرشح الزيت لضواغط Atlas Copco Air
وفقًا لطريقة الترشيح والهيكل ، يتم تقسيم عناصر مرشح الزيت لضواغط الهواء بشكل أساسي إلى:
عنصر تصفية الزيت من النوع الكامل
الخصائص: متصلة في سلسلة في مرور الزيت الرئيسي ، يجب أن يمر جميع زيت التشحيم عبر عنصر المرشح للترشيح قبل الدخول إلى منطقة التشحيم. كفاءة الترشيح عالية (عادة ≥ 95 ٪).
التطبيق: نظام الترشيح الرئيسي لمعظم ضواغط الهواء (مثل نوع المسمار ونوع المكبس) ، وهو مكون الترشيح الأساسي.
عنصر تصفية الزيت نوع التدفق المقسم
الخصائص: يقوم فقط بتصفية جزء من زيت التشحيم (حوالي 10 ٪ -15 ٪) ، مع دقة ترشيح أعلى (قادرة على تصفية الشوائب الأصغر من 3 ميكرومتر) ، وعادة ما تستخدم بالاقتران مع عنصر مرشح نوع التدفق الكامل.
التطبيق: أنظمة تزييت عالية الدقة (مثل محامل ضواغط الهواء الكبيرة) ، لتنقية زيت التشحيم.

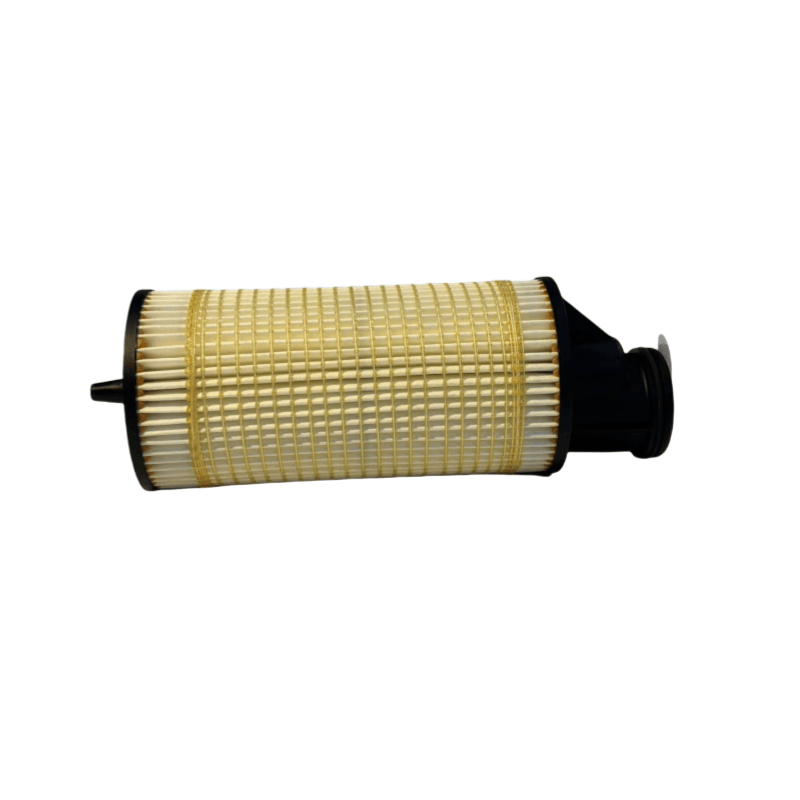

التكوين الهيكلي
مادة المرشح: بشكل رئيسي مادة تصفية الورق المعالجة بالراتنج (التكلفة المنخفضة ، مساحة ترشيح كبيرة) ، شبكة معدنية (مقاومة لدرجات حرارة عالية ، مناسبة للتنظيف المتكرر ، مناسبة للظروف القاسية) ، والألياف المركبة (الجمع بين الكفاءة وقدرة الغبار).
شل: ورقة حديدية أو قشرة بلاستيكية ، مع إطار دعم مدمج (لمنع مواد المرشح من التشوه تحت الضغط) وصمام الالتفاف (يفتح تلقائيًا عند انسداد عنصر المرشح ويتجاوز اختلاف الضغط القيمة المحددة لتجنب انقطاع الزيت).
ثالثا. المعلمات الرئيسية وأساس الاختيار لعنصر مرشح الزيت في ضواغط Atlas Copco Air
دقة المرشح: الحد الأدنى لقطر الجسيمات الذي يمكن اعتراضه بشكل فعال ، عادة 5 ميكرون ، 10 ميكرون ، 20 ميكرون. كلما زادت الدقة ، كلما كانت الحماية للمكونات أفضل ، ولكنها تحتاج إلى مطابقة اللزوجة ومعدل التدفق لزيت التشحيم (قد تزيد الدقة العالية جدًا من المقاومة).
التدفق المقنن: يحتاج إلى مطابقة تدفق الخرج لمضخة زيت تشحيم ضاغط الهواء (مثل 100 لتر/دقيقة) ، مما يضمن دوران الزيت الملساء.
ضغط فتح صمام الالتفاف: عادة 0.3 - 0.5 ميجا باسكال. عندما يتم انسداد عنصر المرشح ويتجاوز اختلاف الضغط هذه القيمة ، يتم فتح صمام الالتفاف لتجنب انقطاع الزيت (لكن الزيت غير المرشح سيدخل النظام ، فقط لحماية الطوارئ).
مواصفات الواجهة: واجهة الخيوط (مثل M20 × 1.5 ، G3/4) أو اتصال شفة ، يحتاج إلى مطابقة قاعدة عنصر المرشح.
السعة: إجمالي كمية الشوائب التي يمكن أن يستوعبها عنصر المرشح (مثل 50G) ، وكلما زادت السعة ، كلما طالت دورة الاستبدال.
رابعا. دورة الاستبدال ومواصفات التشغيل لعنصر مرشح الزيت في ضواغط Atlas Copco Air
دورة الاستبدال
التشغيل العادي: وفقًا لمتطلبات دليل ضاغط الهواء ، عادةً ما يتم استبداله مرة واحدة كل 2000 - 4000 ساعة (متزامن مع استبدال زيت التشحيم).
التشغيل الشديد: في البيئات التي تحتوي على الكثير من الغبار ، وبدء التشغيل المتكرر لضاغط الهواء أو التدهور السريع لجودة الزيت ، يجب تقصير دورة الاستبدال إلى 1000 - 2000 ساعة.
أساس الحكم: راقب فرق الضغط بين عنصر المرشح والخارج من خلال مقياس الضغط ، عندما يتجاوز 0.2 ميجا باسكال (لبعض النماذج ، 0.3 ميجا باسكال) ، يلزم استبدال القوة.
خطوات الاستبدال
أوقف الماكينة وضغط التحرير: أغلق ضاغط الهواء ، وأطلق الضغط في ممر زيت التشحيم (افتح صمام التصريف أو قم بفك عنصر التصفية قليلاً للعادم).
قم بإزالة عنصر التصفية القديم: استخدم مفتاحًا خاصًا لعصر عنصر التصفية القديم ، وقم بتنظيف سطح الختم للقاعدة (تجنب مانع التسرب أو الشوائب المتبقية).
تثبيت عنصر مرشح جديد: ضع طبقة من زيت التشحيم النظيف على حلقة الختم لعنصر التصفية الجديد. باستخدام يديك ، قم بتشديده حتى يتم تدفق حلقة الختم على القاعدة. بعد ذلك ، استمر في تشديده بمقدار 1/2 إلى 3/4 من المنعطف (تجنب الإفراط في الإفراط في الإفراط في الإلحاق بالآثار أو حلقة الختم). فحص العادم: ابدأ ضاغط الهواء لفترة قصيرة من التشغيل ، ثم أوقفه. تحقق من أي تسرب وأيضًا إزالة الهواء من دائرة الزيت.
