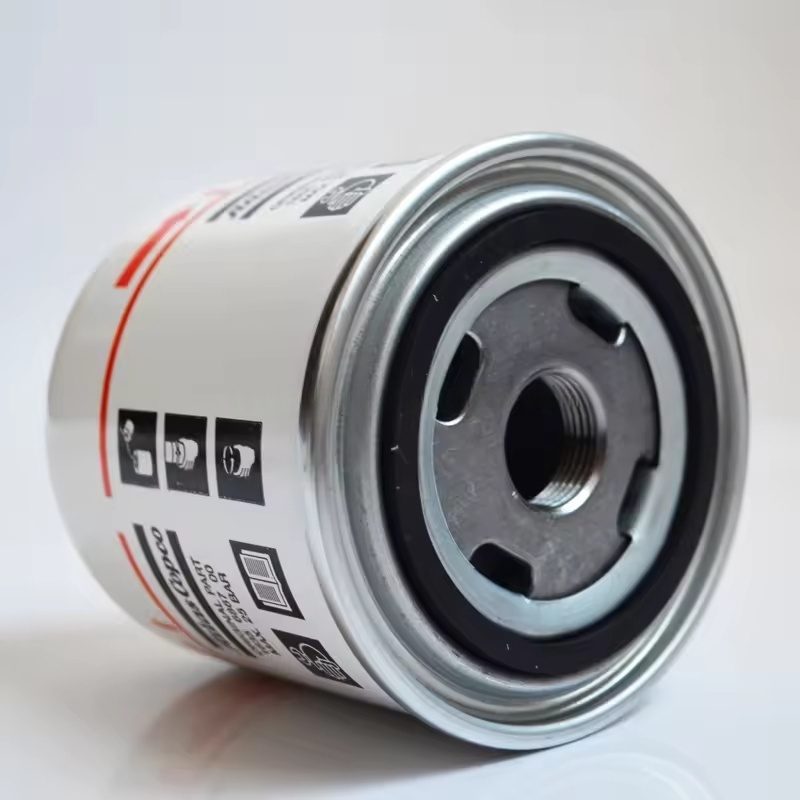

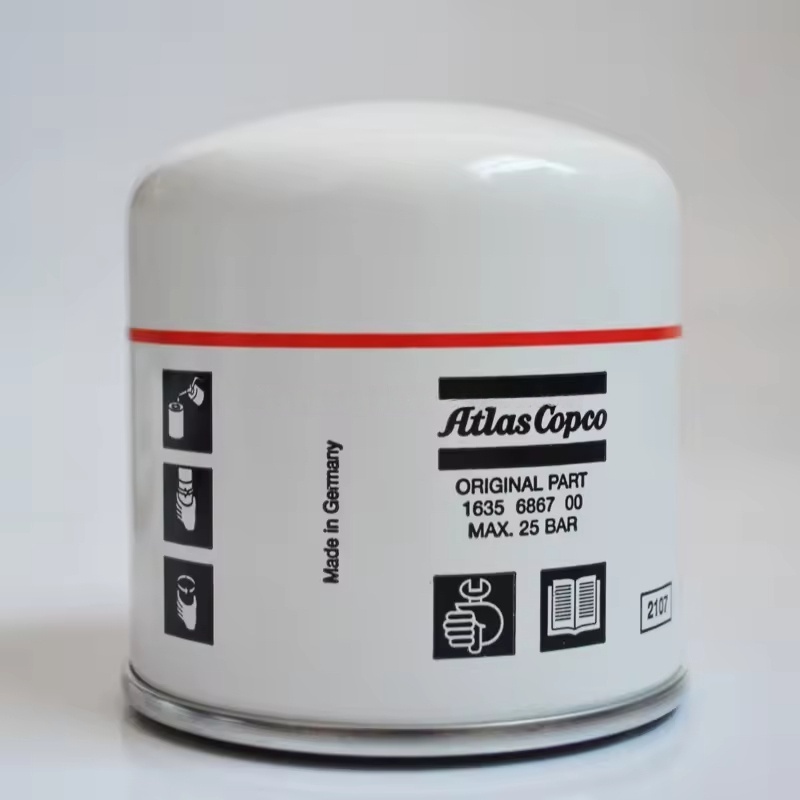

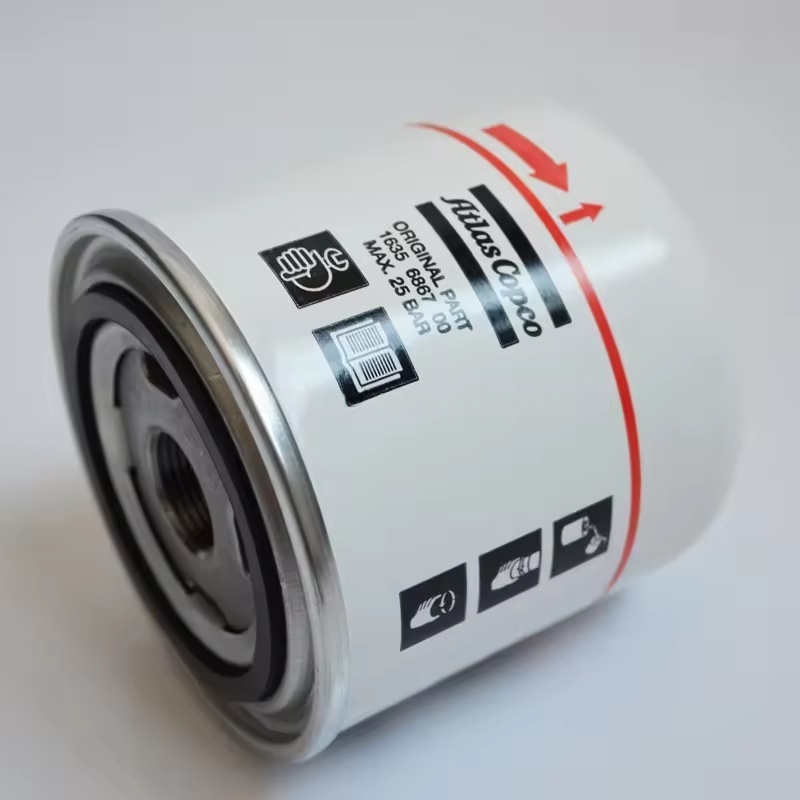

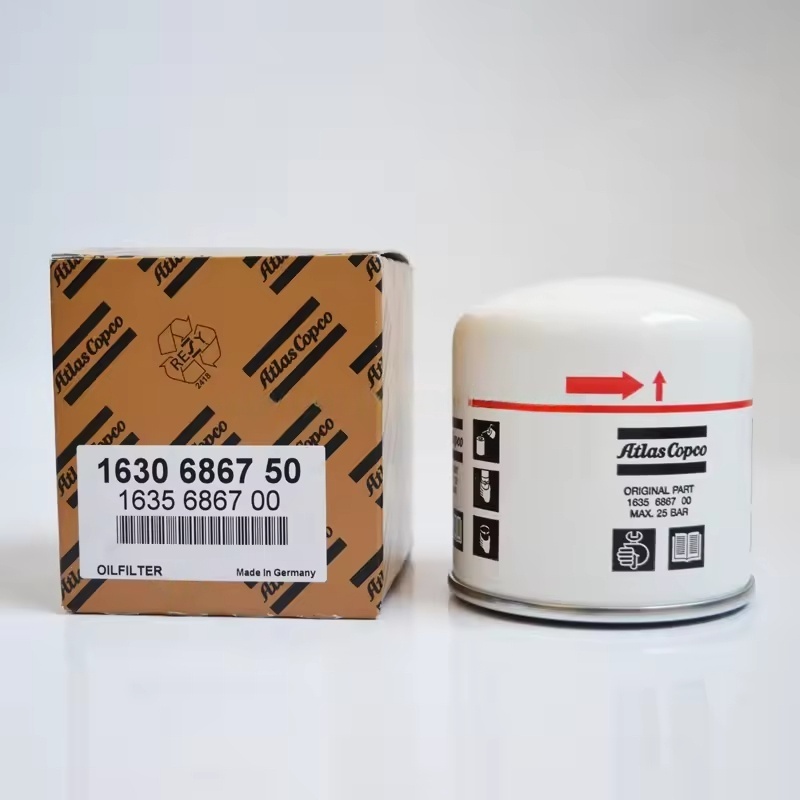

1. هيكل ومبدأ التصفية لمرشحات زيت ضاغط الهواء Atlas Copco
الهيكل الأساسي: يتكون من القشرة الخارجية (المعدن أو البلاستيك عالي القوة) ، وعنصر المرشح (مادة المرشح) ، وصمام فحص ، وصمام الالتفاف.
عنصر المرشح: في الغالب يعتمد بنية مركبة لورق مرشح الألياف الزجاجية أو ورقة تصفية معدنية + ، مع دقة ترشيح تتراوح من 10 إلى 20 ميكرون ، قادرة على اعتراض الشوائب الصغيرة بكفاءة.
تحقق من الصمام: يمنع إرجاع زيت التشحيم من المرشح أثناء الإغلاق ، مما يضمن إنشاء تزييت سريع عندما يبدأ الجهاز في المرة القادمة.
صمام الالتفاف: يتم فتحه تلقائيًا عند انسداد عنصر المرشح (يتجاوز اختلاف الضغط 0.2-0.3 ميجا باسكال) ، مما يسمح بالزيت التشحيم غير المرفي للمرور مؤقتًا لمنع الماكينة من الطحن الجاف بسبب نقص الزيت.
عملية العمل: يدخل زيت التشحيم في المرشح من دائرة الزيت الرئيسية للجهاز ، ويمر عبر عنصر المرشح للترشيح ، ويعود الزيت النظيف إلى منطقة تزييت الماكينة عبر المخرج ، بينما يتم الاحتفاظ بالشوائب في عنصر المرشح.
الثاني. النماذج والمواصفات المعمول بها
تم تصميم النماذج الخاصة لسلسلة مختلفة من ضواغط الهواء ، مثل سلسلة GA (GA11-GA550) ، وسلسلة خالية من زيت ZR ، وسلسلة التردد المتغيرة ZT ، وما إلى ذلك. يجب تحديد النموذج المقابل بناءً على معدل تدفق زيت التشحيم وحجم الواجهة (مواصفات مؤشر الترابط مثل M22 × 1.5 ، G3/4 ، إلخ) من الآلة المحددة.
على سبيل المثال ، تستخدم مرشحات الزيت المدمجة بشكل شائع لآلات المسمار الصغيرة ، في حين تستخدم الوحدات الكبيرة مرشحات الزيت الشاقة ذات التدفق العالي وقدرة الغبار لضمان تطابق كفاءة الترشيح مع متطلبات الماكينة.
ثالثا. دورة الاستبدال ومعايير الحكم
الدورة العادية: يوصى باستبداله مرة واحدة كل 2000-4000 ساعة ، متزامنة مع استبدال زيت التشحيم (يجب استبدال الزيت الجديد قبل إضافة زيت جديد لتجنب تلوث الزيت الجديد بواسطة شوائب المرشح القديم).
سيناريوهات الاستبدال المبكر:
عندما يزداد الحطام المعدني في زيت التشحيم بشكل كبير بسبب ارتداء الماكينة.
عندما يتجاوز اختلاف الضغط قبل وبعد مرشح الزيت القيمة المحددة (عادة 0.2 ميجا باسكال) ، يتم فتح صمام الالتفاف بشكل متكرر (يمكن تحديده بواسطة إنذار الجهاز).
عندما تكون بيئة التشغيل قاسية (مثل الغبار العالي ودرجة الحرارة المرتفعة) ، مما يتسبب في تدهور زيت التشحيم قبل الأوان.
رابعا. النقاط الرئيسية للاستبدال
تحضير السلامة: قم بإيقاف الطاقة وفصل مصدر الطاقة ، وحفر الضغط في دائرة الزيت ، وانتظر حتى يبرد الماكينة إلى درجة الحرارة العادية ، ووضع حاوية جمع الزيت أسفل مرشح الزيت.
تفكيك المرشح القديم: استخدم مفتاحًا خاصًا لفك مرشح الزيت القديم في اتجاه عقارب الساعة. انتبه إلى تساقط زيت التشحيم المتبقي لتجنب التلوث البيئي.
التنظيف والتفتيش: قم بتنظيف سطح الختم لقاعدة مرشح الزيت ، والتحقق من الشوائب أو الخدوش أو التشوه لضمان ختم موثوق.
تركيب مرشح جديد:
ضع كمية صغيرة من زيت التشحيم الجديد على حلقة ختم المطاط لفلتر الزيت الجديد (لتعزيز أداء الختم).
المسمار يدويًا في مرشح الزيت الجديد حتى تكون حلقة الختم على اتصال مع القاعدة ، ثم قم بتشديدها بمنعطفات 1/2-3/4 (وفقًا لعزم الدوران المحدد للجهاز ، عادة ما يكون 25-35 N · M) ، مع تجنب الإفراط في الإثارة وإلحاق الضرر بالخيوط أو الختم.
تحقق وتأكيد: أضف زيتًا جديدًا إلى المستوى المحدد ، وابدأ الماكينة لمدة 5-10 دقائق ، وتحقق من تسرب الزيت عند الاتصال بين مرشح الزيت والقاعدة ، ومراقبة ما إذا كان ضغط الزيت طبيعيًا.
