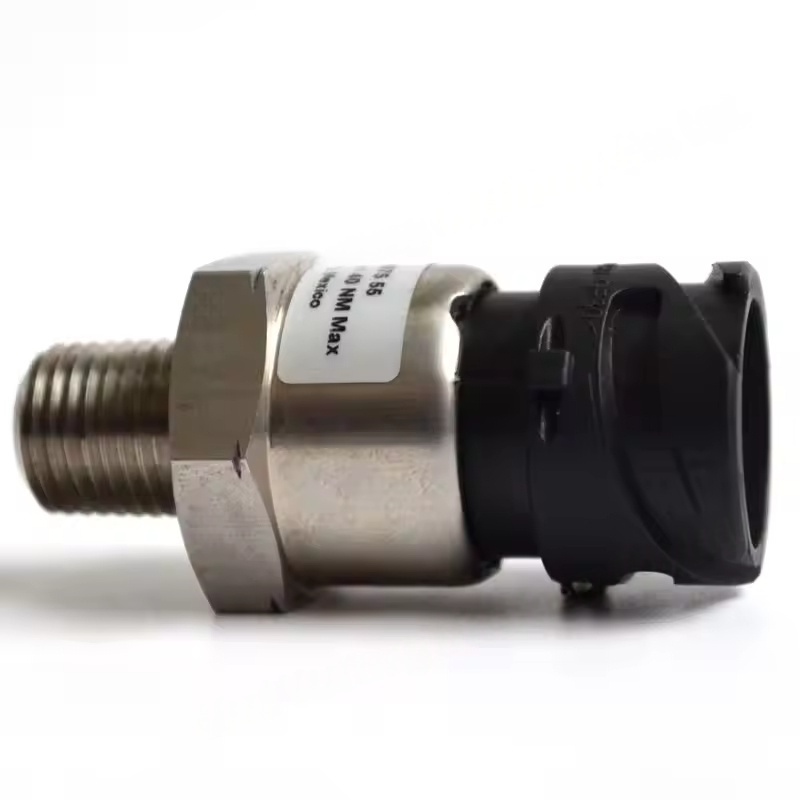

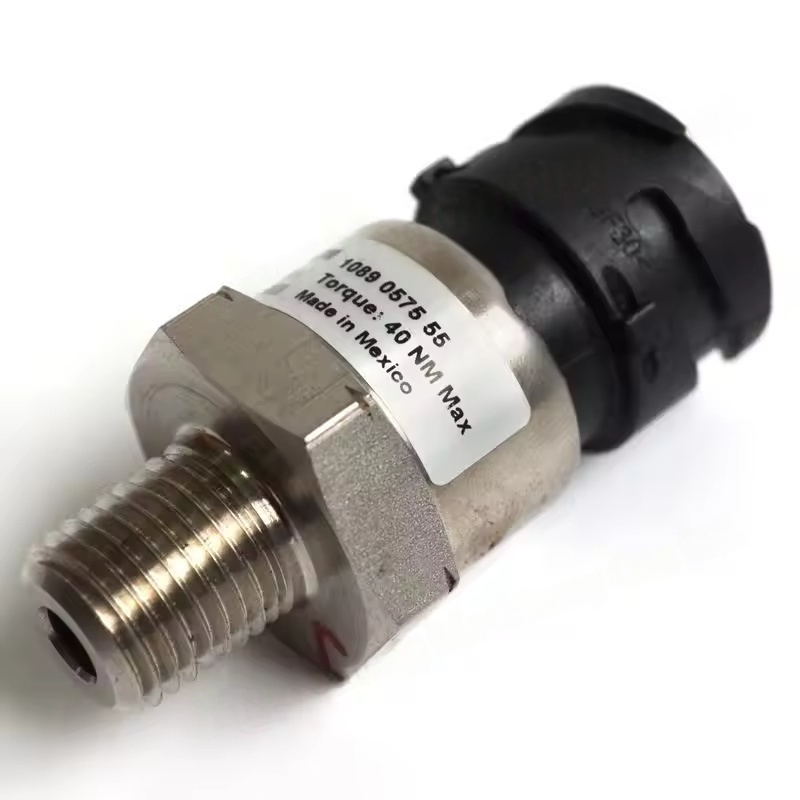

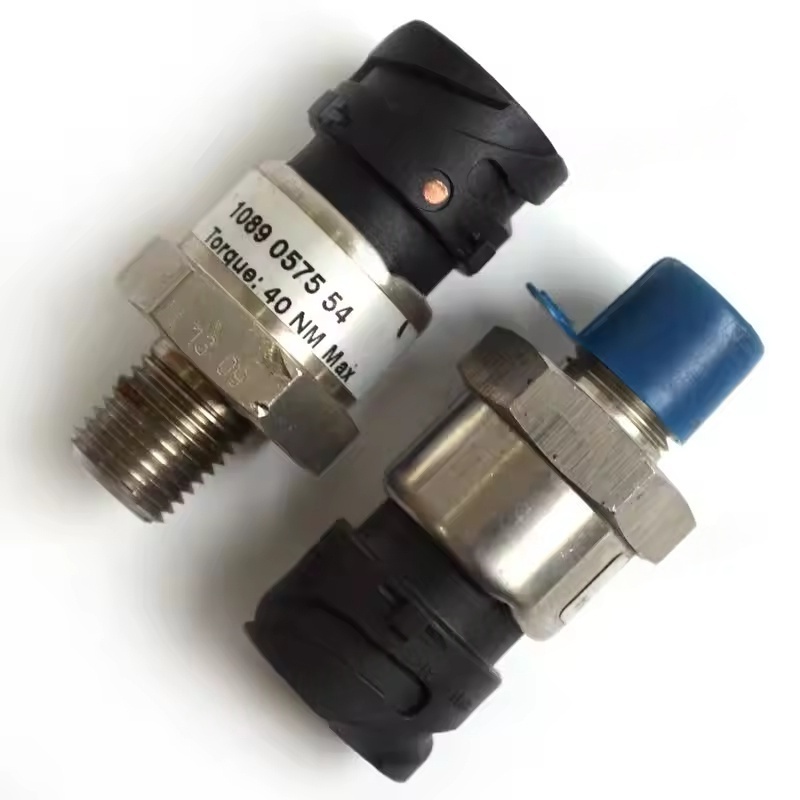

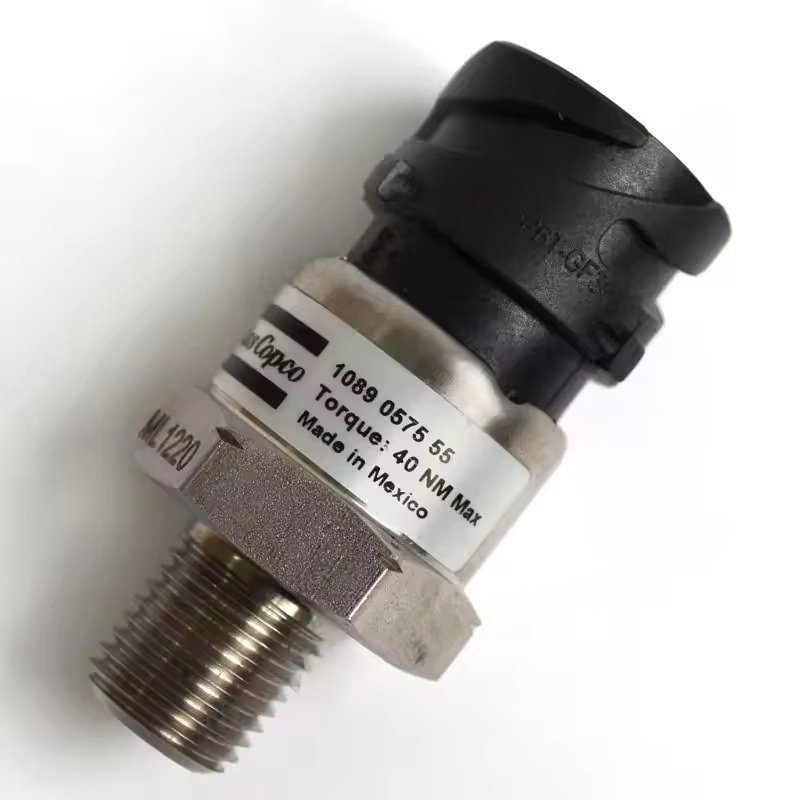

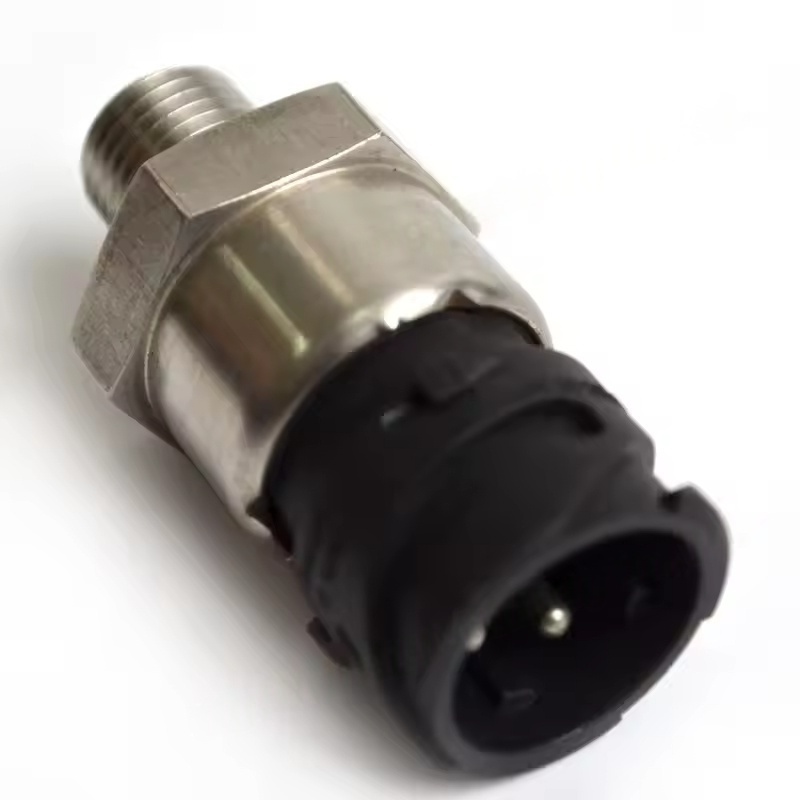

Atlas Copco Screw Air Compressor Sensor Security Pressure Sensor
1. الوظائف الأساسية والأدوار
مراقبة الضغط وردود الفعل: الكشف في الوقت الفعلي لقيم الضغط في أجزاء مختلفة من ضاغط الهواء (مثل 0-16BAR ، 0-25BAR ، وما إلى ذلك ، النطاقات الشائعة) ، وتوفير أساس البيانات لنظام التحكم لضمان تشغيل مستقر داخل نطاق الضغط المحدد.
حماية السلامة: عندما يتجاوز الضغط عتبة السلامة (مثل الضغط الزائد) ، فإنه يرسل إشارة إلى وحدة التحكم ، مما يؤدي إلى إيقاف التشغيل أو تفريغ الحماية لمنع تلف المعدات بسبب الضغط الزائد.
التحكم الذكي: يتعاون مع نظام التحكم في PLC لتحقيق التحميل/التفريغ التلقائي وتعديل التردد والوظائف الأخرى. على سبيل المثال ، عندما يصل ضغط خط الأنابيب إلى الحد الأعلى ، تثير إشارة المستشعر الضاغط على التفريغ ؛ عندما ينخفض الضغط إلى الحد الأدنى ، فإنه يؤدي إلى التحميل ، وبالتالي توفير الطاقة وتقليل الاستهلاك.
2. النماذج والمواصفات المطبقة

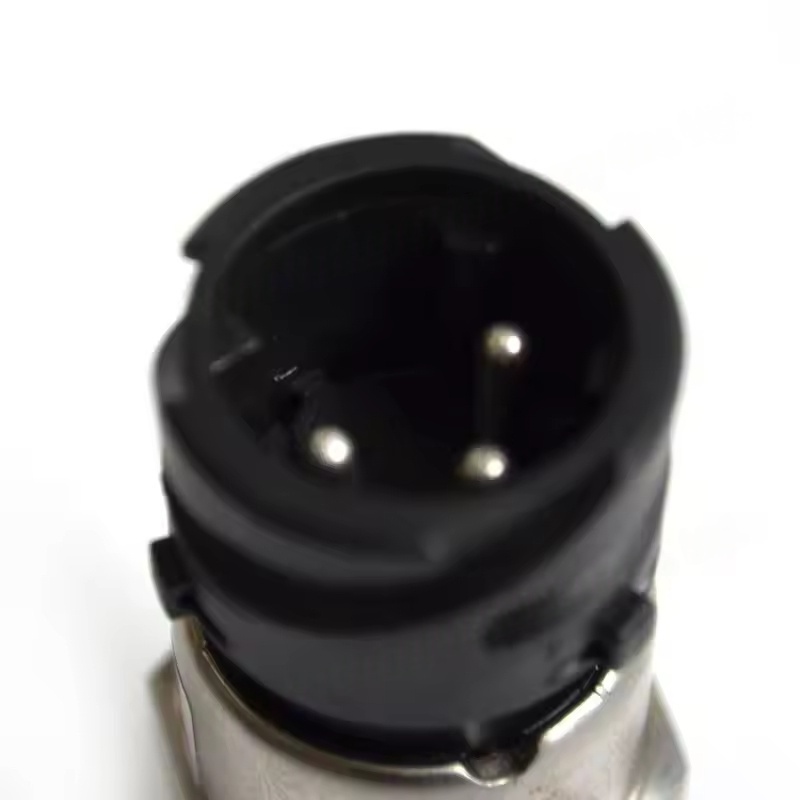

سلسلة قابلة للتطبيق: تستخدم على نطاق واسع في GA و ZR و ZT و GHS وسلسلة ضاغط الهواء اللولبية السائدة الأخرى. تتوافق النماذج المختلفة مع أبعاد التثبيت المختلفة ، وأنواع الواجهة (مثل واجهة G1/4 الخيوط ، M12 ، إلخ) وطرق إخراج الإشارة.
نوع الإشارة: إشارات الإخراج الشائعة هي إشارة التيار 4-20MA (القدرة القوية لمكافحة المؤتمرات ، مناسبة للإرسال لمسافات طويلة) أو إشارة الجهد 0-10V. تدعم بعض المستشعرات الذكية Modbus وبروتوكولات الاتصالات الرقمية الأخرى.
وسيلة القياس: مصممة للهواء المضغوط ، ومخاليط غازات الزيت ، وما إلى ذلك ، يستخدم عنصر الإسكان والاستشعار مواد مقاومة للزيت ، مقاومة لدرجة الحرارة (مثل الفولاذ المقاوم للصدأ 316L) ، والتكيف مع ضباب الزيت وبيئة درجة الحرارة داخل الضاغط (-20 ~ 85 ℃).
3. الأخطاء الشائعة وسيناريوهات الاستبدال
مظاهر الصدع:
عرض الضغط غير الطبيعي (مثل الانجراف في القيمة ، لا إشارة ، قيمة عرض غير متسقة مع الضغط الفعلي).
التحميل/التفريغ المتكرر لضاغط الهواء ، الفشل في الوصول إلى الضغط المحدد أو الإغلاق غير المتوقع.
أسلاك المستشعر فضفاضة ، تسرب الواجهة أو تلف القذيفة.
توقيت الاستبدال: عندما يعرض المستشعر الأعطال المذكورة أعلاه وتم استبعاد مشاكل الأسلاك أو خطوط الأنابيب ، فمن الضروري استبداله على الفور ؛ يوصى بالمعايرة بانتظام (عادة 1-2 سنوات) واستبدال ما إذا كانت الدقة غير كافية بعد المعايرة.
4. نصائح الاستبدال والتركيب
التحضير قبل التثبيت:
أغلق الجهاز وأطلق ضغط النظام ، وقم بقطع إمدادات الطاقة ، مما يضمن السلامة أثناء التشغيل.
تأكد من أن نموذج المستشعر الجديد يتوافق مع الجزء الأصلي (راجع دليل المعدات أو رقم الجزء القديم) ، وتحقق مما إذا كانت مؤشرات ترابط الواجهة ، حلقات الختم سليمة.
خطوات الاستبدال:
قم بإزالة أطراف الأسلاك في المستشعر القديم (سجل تسلسل الأسلاك لتجنب أخطاء الأسلاك).
استخدم مفتاحًا لفك المستشعر القديم ، وقم بتنظيف سطح الختم لواجهة التثبيت ، أو تحقق من حطام أو تلف.
قم بلف خيط الختم للمستشعر الجديد بشريط (أو استخدم حلقة الختم المطابقة) ، وقم بتشديده على عزم الدوران المحدد (عادة 15-25n · M) ، مما يضمن عدم وجود تسرب.
قم بتوصيل خطوط الإشارة في تسلسل الأسلاك الأصلي ، وضمان اتصال الشركة والعزل الجيد.
تصحيح الأخطاء والتفتيش:
بعد بدء تشغيل الجهاز ، لاحظ ما إذا كانت قيمة الضغط التي يتم عرضها بواسطة وحدة التحكم تتفق مع الضغط الفعلي (قارن مع مقياس الضغط).
اختبر عملية التحميل/التفريغ لضاغط الهواء لتأكيد منطق التحكم في الضغط العادي وعدم وجود إنذارات غير طبيعية.
