1. الوظائف الأساسية لـ Atlas Copco Buffer
التخزين المؤقت للاهتزاز: يمتص الاهتزازات الميكانيكية أثناء تشغيل ضاغط الهواء (مثل الاهتزازات الدورية للمحرك والوحدة الرئيسية) ، مما يمنع نقل الاهتزازات إلى خط الأنابيب أو القاعدة أو غيرها من المعدات ، وتقليل خطر الرنين.
التخفيف من التأثير: تخزين قوة التأثير الفوري أثناء بدء التشغيل أو إيقاف التشغيل أو التحميل (مثل انعكاس المكبس لضواغط الهواء بالمثل ، أو تحميل وتفريغ ضواغط المسمار) ، وحماية مكونات التوصيل (مثل واجهات خطوط الأنابيب ، البراغي).
توهين نبضات الضغط: يقلل من تقلبات الضغط في خط الأنابيب أثناء تدفق الهواء المضغوط (وخاصة نبضات العادم من ضواغط الهواء المتبادل) ، ويثبت ضغط النظام ، ويقلل من التعب والتلف.
تقليل الضوضاء: يقلل من الضوضاء الناتجة عن الاهتزاز من خلال التشوه المرن أو التخميد (مثل صوت الأجزاء المعدنية ، وضوضاء نبضات تدفق الهواء).
الثاني. الأنواع الشائعة وسيناريوهات التطبيق لـ Atlas Copco Buffer
وفقًا للكائن المخزن المؤقت والمبدأ ، يتم تقسيم مكونات التخزين المؤقت لضاغط الهواء بشكل أساسي إلى الأنواع التالية:
1. أطلس كوبكو العازلة مكونات التخزين المؤقت

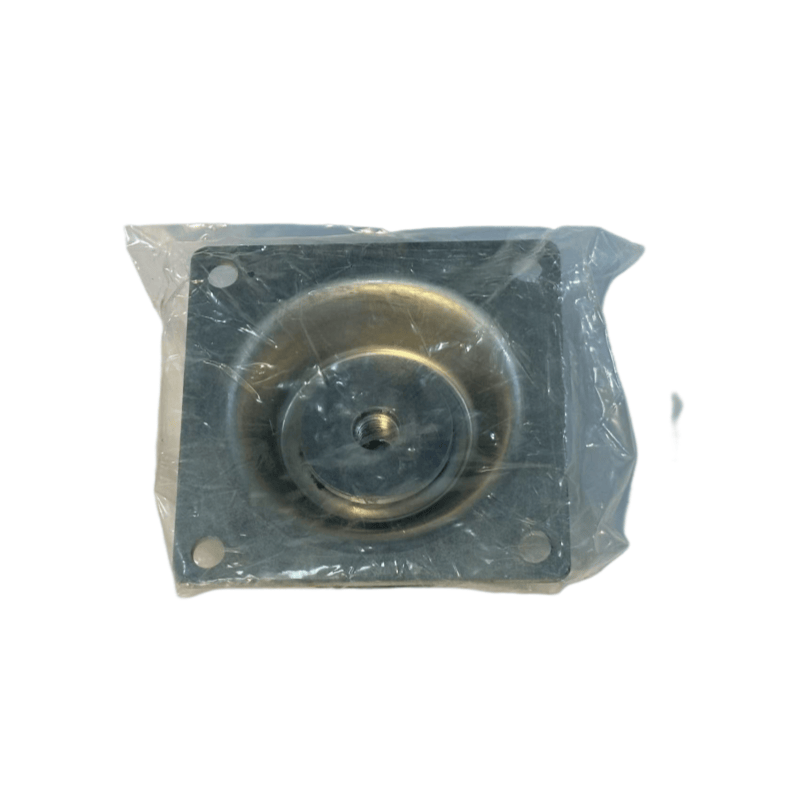

امتصاص الصدمات المطاطية / امتصاص الصدمات
الهيكل: مصنوع من المطاط الطبيعي ، المطاط النتريل (مقاوم للزيت) ، أو مطاط الكلوروبرن ، معظمه في الكتلة أو الحلقة أو التركيب المركب مع إطارات معدنية (لتعزيز قدرة الحمل).
التطبيق: مثبت بين الوحدة الرئيسية لضاغط الهواء والمحرك والقاعدة ، تمتص الاهتزازات من خلال التشوه المرن للمطاط (مثل قاعدة ضاغط المسمار بأكمله ، الدعم المحرك لضاغط المكبس).
الخصائص: التكلفة المنخفضة ، وتثبيت سهلة ، ومناسبة للاهتزازات المتوسطة والمنخفضة التردد (10-100 هرتز) ، مع نطاق درجة الحرارة عادة -30 إلى 80 ℃.
امتصاص الصدمات الربيع
الهيكل: يتكون من الينابيع المعدنية (الينابيع المسمار ، وينابيع القرص) والمطاط ، مع الربيع يوفر قوة التخزين المؤقت الرئيسية والرنين القمع المطاط.
التطبيق: ضواغط الهواء الكبيرة أو المعدات ذات الاهتزازات الشديدة (مثل ضواغط الهواء المتنقلة) ، مع سعة الحمل القوية (تصل إلى عدة أطنان) ، مناسبة للاهتزازات ذات السعة الكبيرة منخفضة التردد.
2. أطلس COPCO Buffer Pipeline System Components
مفاصل الأنابيب / الخوار
الهيكل: الجوارب المعدنية (مادة فولاذية ، مقاومة للضغط العالي) أو خراطيم المطاط عالي الضغط (الطبقة الداخلية من المطاط المقاوم للزيت ، الطبقة الخارجية من تعزيز الأسلاك الفولاذية المنسوجة) ، مع واجهات ملولبة أو شفة في كلا الطرفين.
التطبيق: توصيلات خطوط الأنابيب بين منفذ ضاغط الهواء وخزان التخزين ، المجفف ، وامتصاص الإزاحة الناتجة عن التوسع الحراري والانكماش أو اهتزاز خط الأنابيب ، وتجنب كسر الاتصالات الصلبة (مثل إضافة الخوار في منفذ العادم لضغط الهواء المربوط بسبب الاهتزاز النابض).
المعلمات: يحتاج ضغط العمل إلى مطابقة ضغط النظام (عادةً 0.8-1.6 ميجا باسكال ، يمكن أن تصل نماذج الضغط العالي إلى 10 ميجابت أو أكثر) ، ويتم تحديد مقاومة درجة الحرارة بناءً على درجة الحرارة المتوسطة (خراطيم المطاط ≤ 120 ℃ ، الجوارب المعدنية ≤ 300 ℃).
عازلة النبض (مجمع الهواء)
الهيكل: حاوية مغلقة ، مفصولة داخليًا إلى غرف غاز وغرف سائلة (جانب الهواء المضغوط) بواسطة الحجاب الحاجز أو كيس هواء ، باستخدام انضغاط الغاز لامتصاص نبضات الضغط.
التطبيق: أنابيب العادم لضاغط الهواء المتبادل ، وتخفيف تقلبات الضغط الناتجة عن العادم الدوري (مثل نبض الضغط الناجم عن كل ضربة من ضاغط المكبس) ، مما يؤدي إلى تثبيت ضغط العرض من معدات المصب.
3. أطلس مكونات عازلة COPCO بين المخازن المؤقتة
وسادات المخزن المؤقت / الأكمام العازلة
الهيكل: مصنوع من البولي يوريثان أو النايلون أو المطاط الصلب ، في ورقة ، حلقة ، أو شكل الأكمام.
طلب:
التأخير بين البراغي: وضعت بين رأس الترباس وسطح المعدات لتقليل تخفيف البراغي الناجم عن الاهتزاز ، مع تجنب التآكل الناتج عن التلامس المعدني المباشر (مثل وسادات المخزن المؤقتة لبراغي رأس الأسطوانة).
الحشية بين الأجزاء المتحركة: مثل الأكمام العازلة بين الشفرات المنزلق من ضاغط المسمار وفتحات الدوار ، مما يقلل من ضوضاء الصدمة وارتداءها أثناء انزلاق الشفرة.
اقتران مكونات العازلة
الهيكل: دبوس مرن (المادة المطاطية أو البولي يوريثان) ، 梅花形 الجسم المرن ， يستخدم في الاقتران بين المحرك والوحدة الرئيسية لضاغط الهواء. الوظيفة: أثناء نقل عزم الدوران ، فإنه يخزن أيضًا الانحرافات الشعاعية والمحورية بين مهاوي ويمتص عزم دوران التأثير أثناء بدء التشغيل (مثل PAD في الاقتران المرن لآلة المسمار).
ثالثا. المعلمات الرئيسية واختيار أساس المخزن المؤقت لـ ATLAS COPCO
سعة الحمل: حدد استنادًا إلى الحمل الذي يتحمله المكون المخزن المؤقت (مثل لوحة الصدمة يجب أن تتطابق مع وزن المعدات ， ويحتاج الخرطوم إلى مواجهة ضغط النظام) لتجنب التشوه أو التمزق بسبب التحميل الزائد.
معامل مرن ： يجب أن يتطابق مع تردد الاهتزاز لتجنب الرنين (مثل التردد الطبيعي لامتصاص الصدمات يجب أن يكون أقل من 1/√2 من تردد اهتزاز الجهاز).
توافق الوسائط ： عندما تكون على اتصال مع الهواء المضغوط أو زيت التشحيم ， حدد المواد المقاومة للزيت والشيخوخة (مثل مطاط النتريل ， الفولاذ المقاوم للصدأ) لتجنب فشل التآكل.
القدرة على التكيف البيئي ： في ظروف درجات الحرارة العالية (مثل بالقرب من منفذ العادم)-المواد المختارة التي تقاوم درجات الحرارة العالية (مثل خوارس المعادن المطاطية السيليكون) ； في البيئات الرطبة ， النظر في الوقاية من الصدأ (مثل الأجزاء المعدنية المجلفنة).
رابعا. صيانة وحكم الفشل من الأطلس COPCO العازلة
فحص منتظم ：
لوحة الصدمة / امتصاص الصدمة ： مراقبة الشقوق ， تصلب ， التشوه (مثل شيخوخة المطاط وفقدان المرونة) ， وقياس كمية اهتزاز الجهاز (يمكن استخدام أداة الاهتزاز للكشف - يكون الاستبدال مطلوبًا إذا تجاوزت القيمة المعيار).
خرطوم / خزائر ： تحقق من الانتفاخ ， الضرر ， تسرب الواجهة ， وللشقوق لحام في الخوارش المعدنية.
Buffer PAD / HOUDE مرن ： تحقق من التآكل (مثل ما إذا كانت لوحة الاقتران قد تم تسويتها أو ممزقة).
أسباب الفشل ：
الشيخوخة ： تتأثر مكونات المطاط بتغيرات درجات الحرارة وضباب الزيت لفترة طويلة ， مما يؤدي إلى تصلب وتكسير (عادة ما يكون عمر 1-3 سنوات ， اعتمادًا على البيئة).
التحميل الزائد ： تجاوز ضغط الحمل المقنن أو الوزن-مما يسبب تشوهًا دائم (مثل انفجار الخرطوم بسبب الضغط الزائد).
التثبيت غير الصحيح ： إذا لم يتم تثبيت امتصاص الصدمات أفقياً ، فسيتعرض لقوة غير متساوية ， أو إذا كان للخرطوم نصف قطر ثني صغير جدًا ، فسيؤدي ذلك إلى التآكل المحلي.
دورة الاستبدال ：
مكونات عازلة قائمة على المطاط ： يوصى بالتفتيش كل 1-2 سنوات ， واستبدالها في الوقت المناسب إذا تم العثور على علامات الشيخوخة ；
مكونات المخزن المؤقت القائمة على المعادن (مثل الخوار) ： فحص كل 3-5 سنوات ， وتوسيع الاستخدام إذا لم تكن هناك أضرار واضحة.
