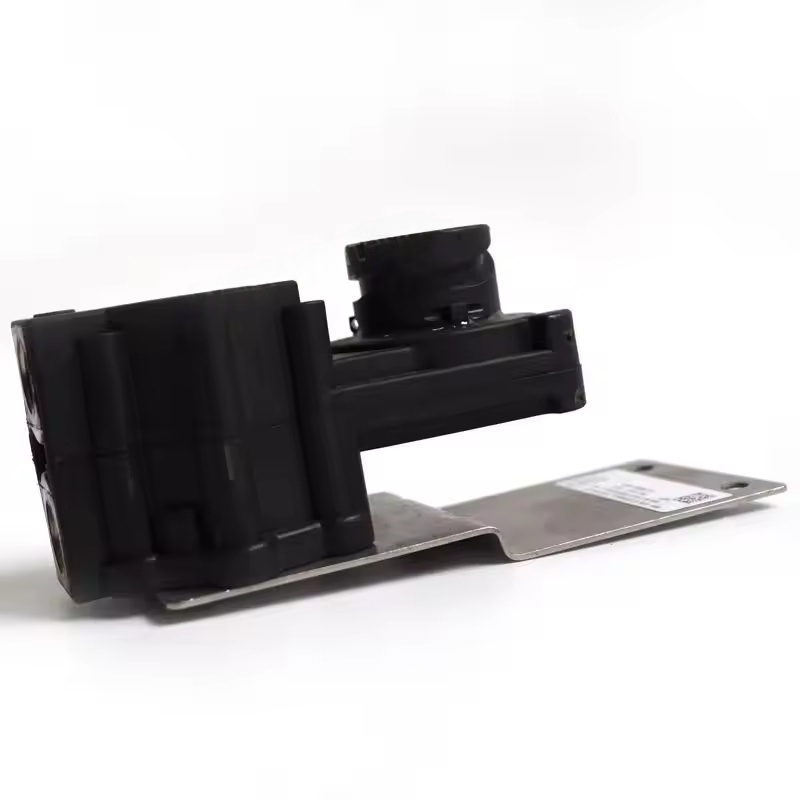

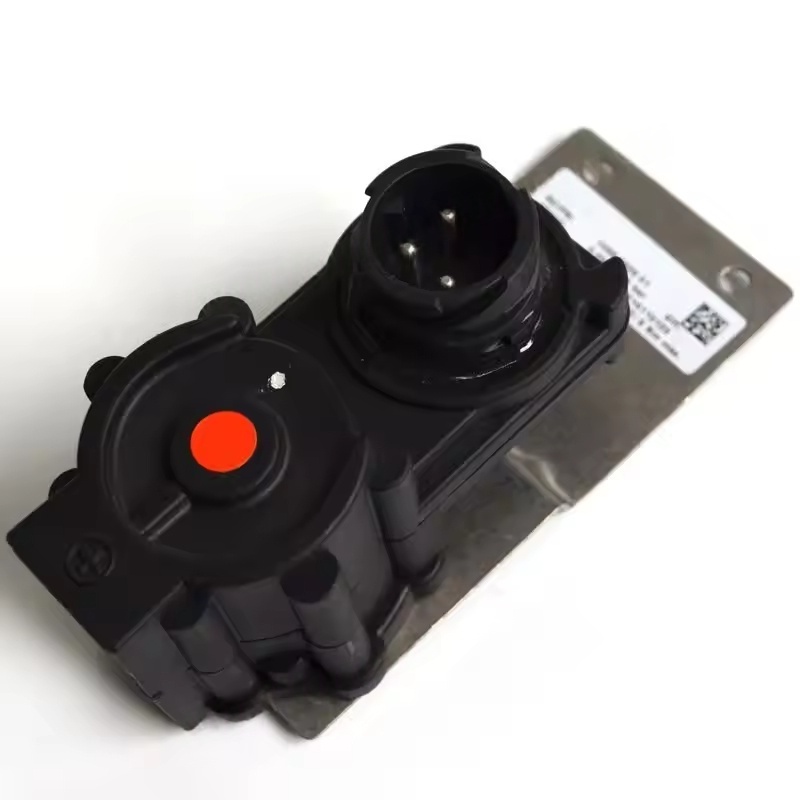

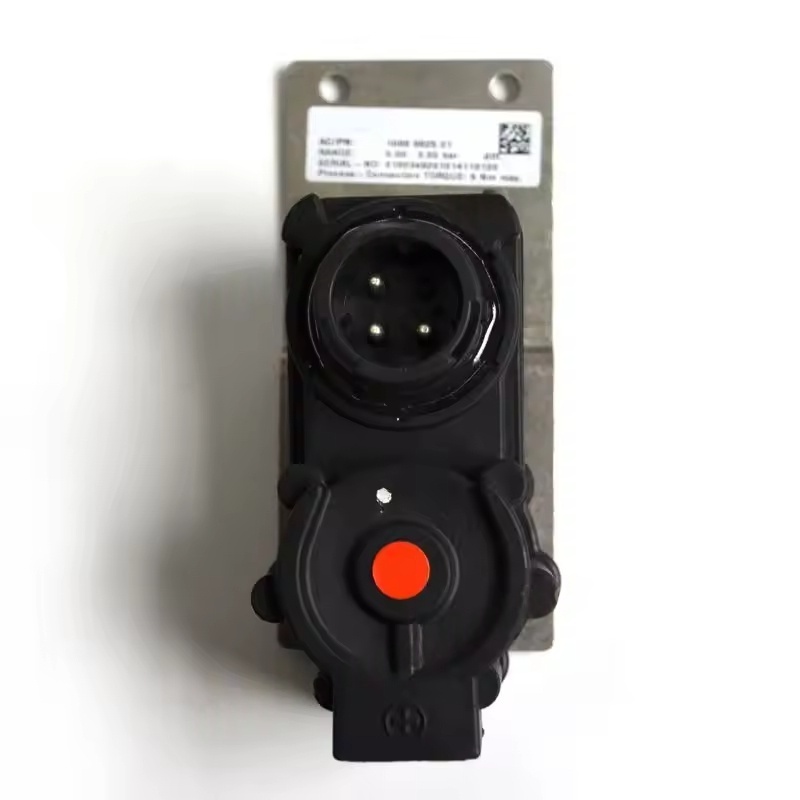

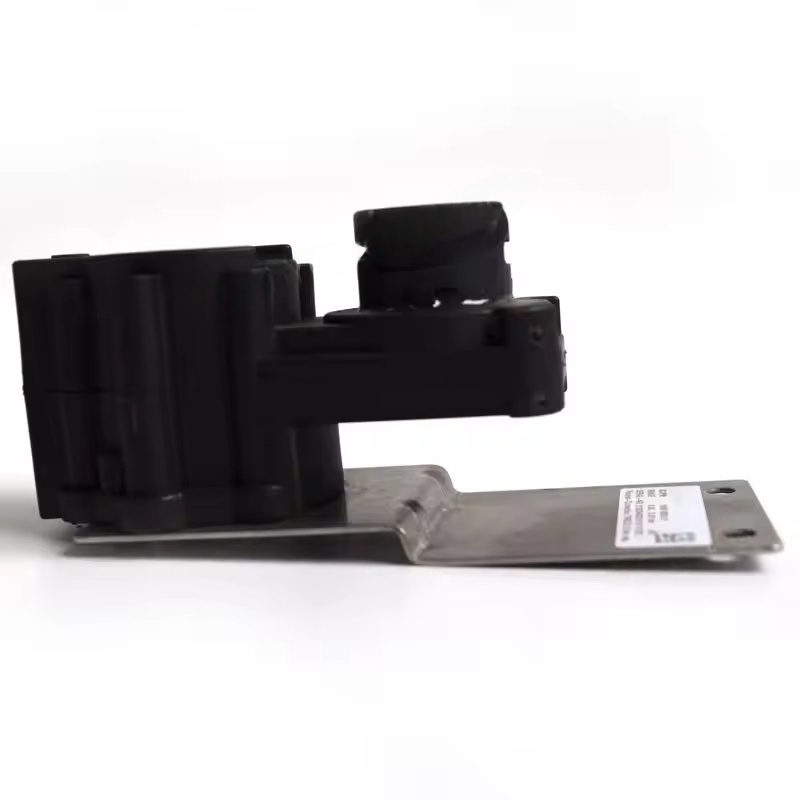

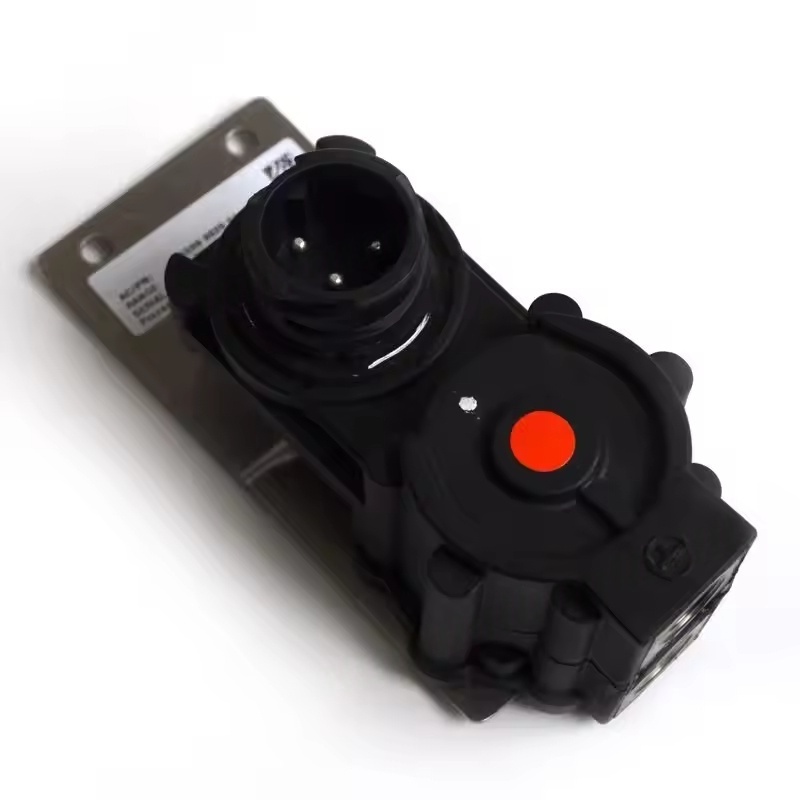

الوظيفة الأساسية لمستشعر الضغط في ضواغط الهواء Copco Atlas
يستشعر مستشعر الضغط تغيرات الضغط في خط الأنابيب أو الحاوية ، وتحويل إشارة الضغط المادي إلى إشارة كهربائية (مثل إشارة التيار 4-20MA أو إشارة الجهد 0-10V) ، وينقلها إلى نظام التحكم في الضاغط (مثل PLC) لتحقيق الوظائف التالية:
المراقبة في الوقت الفعلي للمعلمات الرئيسية مثل ضغط العادم وضغط السحب وضغط فاصل غاز الزيت ، مما يضمن تشغيل النظام ضمن نطاق الضغط ؛
توفير إشارات التغذية المرتدة لتحميل/تفريغ وتنظيم الضغط للوحدة ، والحفاظ على ضغط الإخراج المستقر ؛
يؤدي تشغيل آليات الحماية (مثل الإغلاق أو التنبيه) عندما يتجاوز الضغط نطاق السلامة ، مما يمنع المعدات من العمل تحت الضغط المفرط.
أنواع ومواقع التثبيت
اعتمادًا على كائن المراقبة ، تتضمن الأنواع الشائعة ومواقع التثبيت:
مستشعر ضغط العادم: مثبت في منفذ العادم للضاغط أو مدخل خزان التخزين ، ومراقبة ضغط الإخراج ؛
مستشعر ضغط فاصل غاز الزيت: مثبت في غرفة فاصل غاز الزيت ، ومراقبة الضغط الداخلي ؛
مستشعر ضغط السحب: تم تثبيته في الطرف الأمامي من صمام السحب ، ومراقبة ضغط هواء المدخول ؛
مستشعر ضغط ماء التبريد (نماذج مبردة بالماء): مراقبة حالة ضغط دائرة ماء التبريد.
خصائص التصميم والأداء
باستخدام عناصر الاستشعار عالية الدقة (مثل piezoelectric أو capacitive) ، مع دقة قياس عالية (عادة مع خطأ ≤ ± 0.5 ٪) ، وسرعة الاستجابة السريعة ، وضمان الطبيعة في الوقت الحقيقي لبيانات الضغط ؛
الإسكان والمكونات على اتصال مع الوسط مصنوعون من مواد مقاومة للضغط ومقاومة للتآكل (مثل الفولاذ المقاوم للصدأ) ، ومناسبة لبيئة الغاز النفطي ونطاق الضغط داخل الضاغط (عادة ما تكون قادرة على صيد 0-1.6MPa أو ضغط أعلى) ؛
امتلاك قدرة جيدة لمكافحة التداخل ، قادر على العمل بشكل ثابت في الاهتزاز والبيئة الكهرومغناطيسية لعملية الضاغط ؛
بعض النماذج لها وظيفة تعويض درجة الحرارة ، مما يقلل من تأثير التغيرات في درجة الحرارة البيئية على دقة القياس.
مزايا المعدات الأصلية
مطابقة المعلمات: نطاق القياس ، إشارة الإخراج ، واجهة التثبيت ، إلخ. يتم مطابقة مستشعرات ضغط المصنع الأصلية بالكامل مع نظام التحكم في نماذج محددة ، مما يضمن نقل البيانات الدقيق وتجنب تشوهات التحكم الناتجة عن الإشارات غير المتوافقة ؛
ضمان الموثوقية: تم اختباره والتحقق منه في ظل الظروف البيئية الصارمة واختبارات المتانة ، والحفاظ على أداء مستقر على مراقبة التردد العالي على المدى الطويل ، مما يقلل من خطر الإنذارات الخاطئة أو الفشل ؛
تكامل النظام: منسق تمامًا مع عتبات الضغط والمنطق المسبق للحماية من قبل برنامج التحكم الرئيسي للضاغط ، مما يضمن أن الوحدة يمكن أن تستجيب على الفور في حالات الضغط غير الطبيعية.
